スチール製グレーチング

バスケット・ステンレス製ボルトキャップ付　ボルト固定式　枠付正方形型　細目滑り止め模様付　集水桝用

グレーチング 製品符号：QXCL-BC
バスケット 製品符号：DK-Z

製品写真

バスケット付　スチール製グレーチング　集水桝用

製品の特徴

  • スチール製グレーチングとバスケット、受枠で構成された集水桝用です。
  • バスケットにより、グレーチングのすきまから集水桝内へ落葉やゴミが落下するのを防ぎます。
  • 底板部にはφ6の開孔を、側面部にオーバーフロー対策用の長穴を設け、ゴミが堆積しても雨水が溢れにくい構造です。
  • バスケットは清掃、管理作業の際に容易に持ち上げることができる把手付です。
  • バスケットは耐久性、耐食性に優れたSGMCC（溶融亜鉛－アルミニウム－マグネシウム合金めっき鋼板）製です。
  • バスケットは環境にやさしい無溶接工法です。
滑り抵抗値BPN=40以上
「落葉」を集める「バスケット」が付属し、メンテナンス時の「助っ人」になることから「落葉助っ人」と名付けました。集水桝の清掃、管理作業の軽減に貢献します。

納まり図

DK-Z

製品図面

バスケット付　スチール製グレーチング　集水桝用　製品図面

ボルト固定部詳細図

ボルト固定部詳細図

部品構成

  1. メインバー
    材質：SS400
    処理：溶融亜鉛めっき
  2. クロスバー
    材質：SS400
    処理：溶融亜鉛めっき
  3. エンドプレート
    材質：SS400
    処理：溶融亜鉛めっき
  4. ベースプレート
    材質：SS400
    処理：溶融亜鉛めっき
  5. 受枠
    材質：SPHCまたはSS400
    処理：樹脂系塗装
  6. アンカー（φ9）
    材質：SS400
    処理：樹脂系塗装
  7. クッション
    材質：クロロプレンゴム
  8. ボルトキャップ
    材質：SUS304
  9. バスケット
    材質：SGMCC

別売部品

  • T形レンチ
    h=25 呼び17
    h=32～90 呼び24
  • 鎖取付金具 AK

バスケット詳細図

バスケット　DK-Z　製品図面

バスケット部品構成

  1. バスケット本体
    材質：SGMCC
  2. 把手
    材質：SUS304
  3. 六角ナット
    材質：SUS304

バスケット寸法・質量表＜単位：mm＞

製品符号 C D 質量（kg） バスケット図面
DK-300-Z 347.6 279.2 0.9 CAD図面DXF図面DWG図面ご使用願い図
DK-350-Z 397.6 329.2 1.0 CAD図面DXF図面DWG図面ご使用願い図
DK-400-Z 447.6 379.2 1.4 CAD図面DXF図面DWG図面ご使用願い図
DK-450-Z 497.6 429.2 1.5 CAD図面DXF図面DWG図面ご使用願い図
DK-500-Z 547.6 479.2 1.8 CAD図面DXF図面DWG図面ご使用願い図
DK-600-Z 647.6 579.2 2.7 CAD図面DXF図面DWG図面ご使用願い図
DK-700-Z 747.6 679.2 3.3 CAD図面DXF図面DWG図面ご使用願い図

設計情報

  1. 長方形タイプの製作も可能です。
    ＜例＞600×1000対応品
  2. バスケットの排水機能維持のため、定期的に掃除を行ってください。
  3. バスケットを設置した際に、グレーチングが受枠の上面より約1mm高くなる製品があります。
  4. ボルトキャップは、グレーチング1枚につき4個1組です。

注文・発注情報

  1. クッションの有無もご指示ください。
    ＜例＞
    クッションなし：QXCL-BC-3338-a
    クッション付　：QXCL-BC-3338-b
  2. 受枠の表面処理が樹脂系塗装の場合はK、溶融亜鉛めっきの場合はZをつけてご指示ください。

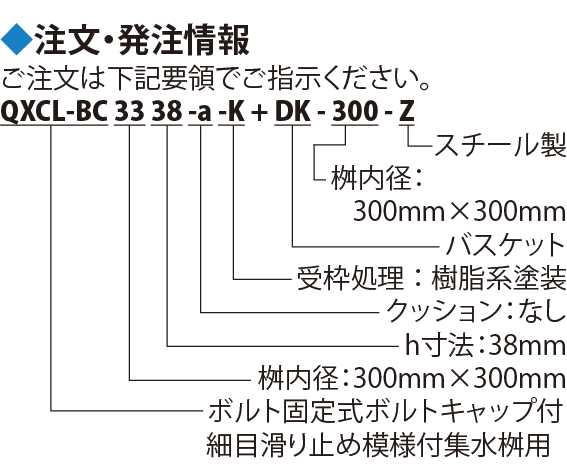

  3. ご注文は下記要領でご指示ください。

ワンポイント情報

  1. 落葉助っ人とボルト固定用集水桝の材質別の適合について

寸法・質量表

  1. クッションなし／ クッション付

価格

クッションなし／クッション付

クッションなし　寸法・質量表＜単位：mm＞

適用荷重 桝内径 呼称 グレーチング 受枠（クッションなし）-a 総質量
（㎏/組）
a b h メインバー 質量
（㎏）		 A B H
T-25 300×300 3338 400 395 38 DI-38 14.8 420 420 50 23.4
350×350 3338A 450 440 38 DI-38 18.8 470 470 50 28.6
400×400 4444 500 500 44 DI-44 25.8 520 520 56 37.1
450×450 4444A 550 545 44 DI-44 30.8 570 570 56 43.2
500×500 ※5550 600 289･304 50 NSI-50 53.5 620 620 61 67.5
600×600 ※6650 700 348･348 50 NSI-50 72.8 720 720 61 89.2
700×700 ※7750 800 393･393 50 NSI-50 95.1 820 820 61 115.9
T-20 300×300 3332 400 395 32 DI-32 12.8 420 420 44 20.7
350×350 3338A 450 440 38 DI-38 18.8 470 470 50 28.6
400×400 4438 500 500 38 DI-38 23.0 520 520 50 33.8
450×450 4444A 550 545 44 DI-44 30.8 570 570 56 43.2
500×500 5544 600 590 44 DI-44 36.8 620 620 56 50.3
600×600 ※6650 700 348･348 50 NSI-50 72.8 720 720 61 89.2
700×700 ※7750 800 393･393 50 NSI-50 95.1 820 820 61 115.9
T-14･6 300×300 3332 400 395 32 DI-32 12.8 420 420 44 20.7
350×350 3332A 450 440 32 DI-32 16.0 470 470 44 25.0
400×400 4432 500 500 32 DI-32 19.8 520 520 44 29.7
450×450 4438A 550 545 38 DI-38 27.5 570 570 50 38.4
500×500 5538 600 590 38 DI-38 32.8 620 620 50 45.7
600×600 6644 700 695 44 DI-44 49.2 720 720 56 65.1
700×700 7744 800 800 44 DI-44 64.5 820 820 56 82.6
T-2 300×300 3325 400 395 25 DI-25 10.3 420 420 38 15.7
350×350 3325A 450 440 25 DI-25 14.0 470 470 38 20.5
400×400 4425 500 500 25 DI-25 17.2 520 520 38 25.1
450×450 4425A 550 545 25 DI-25 19.3 570 570 38 28.7
500×500 5525 600 590 25 DI-25 23.2 620 620 38 34.3
600×600 6632 700 695 32 DI-32 37.0 720 720 44 51.0
700×700 7732 800 800 32 DI-32 48.9 820 820 44 64.9
※印はグレーチングが2枚割となります。

クッション付　寸法・質量表＜単位：mm＞

適用荷重 桝内径 呼称 グレーチング 受枠（クッション付）-b 総質量
（㎏/組）
a b h メインバー 質量
（㎏）		 A B H
T-25 300×300 3338 400 395 38 DI-38 14.8 420 420 56 23.8
350×350 3338A 450 440 38 DI-38 18.8 470 470 56 29.0
400×400 4444 500 500 44 DI-44 25.8 520 520 61 37.5
450×450 4444A 550 545 44 DI-44 30.8 570 570 61 43.6
500×500 ※5550 600 289･304 50 NSI-50 53.5 620 620 66 68.1
600×600 ※6650 700 348･348 50 NSI-50 72.8 720 720 66 89.9
700×700 ※7750 800 393･393 50 NSI-50 95.1 820 820 66 116.2
T-20 300×300 3332 400 395 32 DI-32 12.8 420 420 50 21.3
350×350 3338A 450 440 38 DI-38 18.8 470 470 56 29.0
400×400 4438 500 500 38 DI-38 23.0 520 520 56 34.3
450×450 4444A 550 545 44 DI-44 30.8 570 570 61 43.6
500×500 5544 600 590 44 DI-44 36.8 620 620 61 50.8
600×600 ※6650 700 348･348 50 NSI-50 72.8 720 720 66 89.9
700×700 ※7750 800 393･393 50 NSI-50 95.1 820 820 66 116.2
T-14･6 300×300 3332 400 395 32 DI-32 12.8 420 420 50 21.3
350×350 3332A 450 440 32 DI-32 16.0 470 470 50 25.9
400×400 4432 500 500 32 DI-32 19.8 520 520 50 30.5
450×450 4438A 550 545 38 DI-38 27.5 570 570 56 39.3
500×500 5538 600 590 38 DI-38 32.8 620 620 56 46.3
600×600 6644 700 695 44 DI-44 49.2 720 720 61 65.7
700×700 7744 800 800 44 DI-44 64.5 820 820 61 83.3
T-2 300×300 3325 400 395 25 DI-25 10.3 420 420 44 16.3
350×350 3325A 450 440 25 DI-25 14.0 470 470 44 21.2
400×400 4425 500 500 25 DI-25 17.2 520 520 44 25.8
450×450 4425A 550 545 25 DI-25 19.3 570 570 44 29.5
500×500 5525 600 590 25 DI-25 23.2 620 620 44 35.2
600×600 6632 700 695 32 DI-32 37.0 720 720 50 52.1
700×700 7732 800 800 32 DI-32 48.9 820 820 50 66.2
※印はグレーチングが2枚割となります。

クッションなし　価格

適用
荷重		 桝内径
（mm）		 製品符号－呼称 総質量
（kg）		 価格 セット価格
（円/組）		 図面・施工要領書等
本体
（円/枚）		 受枠
（円/枚）		 ボルトキャップ
（円/組）		 バスケット
（円/個）
T-25 300×300 QXCL-BC-3338-a
+DK-300-Z		 23.4 23,900 10,600 3,600 15,400 53,500 CAD図面DXF図面DWG図面ご使用願い図
350×350 QXCL-BC-3338A-a
+DK-350-Z		 28.6 29,000 11,600 3,600 17,500 61,700 CAD図面DXF図面DWG図面ご使用願い図
400×400 QXCL-BC-4444-a
+DK-400-Z		 37.1 35,400 13,400 3,600 19,100 71,500 CAD図面DXF図面DWG図面ご使用願い図
450×450 QXCL-BC-4444A-a
+DK-450-Z		 43.2 47,200 13,800 3,600 20,800 85,400 CAD図面DXF図面DWG図面ご使用願い図
500×500 QXCL-BC-5550-a
+DK-500-Z		 67.5 85,300 19,200 7,200 25,300 137,000 CAD図面DXF図面DWG図面ご使用願い図
600×600 QXCL-BC-6650-a
+DK-600-Z		 89.2 95,200 19,500 7,200 33,100 155,000 CAD図面DXF図面DWG図面ご使用願い図
700×700 QXCL-BC-7750-a
+DK-700-Z		 115.9 160,000 24,900 7,200 44,400 236,500 CAD図面DXF図面DWG図面ご使用願い図
T-20 300×300 QXCL-BC-3332-a
+DK-300-Z		 20.7 22,100 10,400 3,600 15,400 51,500 CAD図面DXF図面DWG図面ご使用願い図
350×350 QXCL-BC-3338A-a
+DK-350-Z		 28.6 29,000 11,600 3,600 17,500 61,700 CAD図面DXF図面DWG図面ご使用願い図
400×400 QXCL-BC-4438-a
+DK-400-Z		 33.8 30,900 12,300 3,600 19,100 65,900 CAD図面DXF図面DWG図面ご使用願い図
450×450 QXCL-BC-4444A-a
+DK-450-Z		 43.2 47,200 13,800 3,600 20,800 85,400 CAD図面DXF図面DWG図面ご使用願い図
500×500 QXCL-BC-5544-a
+DK-500-Z		 50.3 50,300 14,200 3,600 25,300 93,400 CAD図面DXF図面DWG図面ご使用願い図
600×600 QXCL-BC-6650-a
+DK-600-Z		 89.2 95,200 19,500 7,200 33,100 155,000 CAD図面DXF図面DWG図面ご使用願い図
700×700 QXCL-BC-7750-a
+DK-700-Z		 115.9 160,000 24,900 7,200 44,400 236,500 CAD図面DXF図面DWG図面ご使用願い図
T-14・T-6 300×300 QXCL-BC-3332-a
+DK-300-Z		 20.7 22,100 10,400 3,600 15,400 51,500 CAD図面DXF図面DWG図面ご使用願い図
350×350 QXCL-BC-3332A-a
+DK-350-Z		 25.0 26,200 11,200 3,600 17,500 58,500 CAD図面DXF図面DWG図面ご使用願い図
400×400 QXCL-BC-4432-a
+DK-400-Z		 29.7 28,500 11,600 3,600 19,100 62,800 CAD図面DXF図面DWG図面ご使用願い図
450×450 QXCL-BC-4438A-a
+DK-450-Z		 38.4 39,200 12,600 3,600 20,800 76,200 CAD図面DXF図面DWG図面ご使用願い図
500×500 QXCL-BC-5538-a
+DK-500-Z		 45.7 41,100 14,100 3,600 25,300 84,100 CAD図面DXF図面DWG図面ご使用願い図
600×600 QXCL-BC-6644-a
+DK-600-Z		 65.1 58,900 14,400 3,600 33,100 110,000 CAD図面DXF図面DWG図面ご使用願い図
700×700 QXCL-BC-7744-a
+DK-700-Z		 82.6 98,400 20,700 3,600 44,400 167,100 CAD図面DXF図面DWG図面ご使用願い図
T-2 300×300 QXCL-BC-3325-a
+DK-300-Z		 15.7 19,500 10,200 3,600 15,400 48,700 CAD図面DXF図面DWG図面ご使用願い図
350×350 QXCL-BC-3325A-a
+DK-350-Z		 20.5 22,100 10,800 3,600 17,500 54,000 CAD図面DXF図面DWG図面ご使用願い図
400×400 QXCL-BC-4425-a
+DK-400-Z		 25.1 27,300 11,000 3,600 19,100 61,000 CAD図面DXF図面DWG図面ご使用願い図
450×450 QXCL-BC-4425A-a
+DK-450-Z		 28.7 27,900 11,500 3,600 20,800 63,800 CAD図面DXF図面DWG図面ご使用願い図
500×500 QXCL-BC-5525-a
+DK-500-Z		 34.3 36,600 12,400 3,600 25,300 77,900 CAD図面DXF図面DWG図面ご使用願い図
600×600 QXCL-BC-6632-a
+DK-600-Z		 51.0 46,900 13,000 3,600 33,100 96,600 CAD図面DXF図面DWG図面ご使用願い図
700×700 QXCL-BC-7732-a
+DK-700-Z		 64.9 77,300 18,600 3,600 44,400 143,900 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
※ボルトキャップは、グレーチング1枚につき4個1組です。

クッション付　価格

適用
荷重		 桝内径
（mm）		 製品符号－呼称 総質量
（kg）		 価格 セット価格
（円/組）		 図面・施工要領書等
本体
（円/枚）		 受枠
（円/枚）		 ボルトキャップ
（円/組）		 バスケット
（円/個）
T-25 300×300 QXCL-BC-3338-b
+DK-300-Z		 23.8 23,900 13,600 3,600 15,400 56,500 CAD図面DXF図面DWG図面ご使用願い図
350×350 QXCL-BC-3338A-b
+DK-350-Z		 29.0 29,000 14,600 3,600 17,500 64,700 CAD図面DXF図面DWG図面ご使用願い図
400×400 QXCL-BC-4444-b
+DK-400-Z		 37.5 35,400 16,400 3,600 19,100 74,500 CAD図面DXF図面DWG図面ご使用願い図
450×450 QXCL-BC-4444A-b
+DK-450-Z		 43.6 47,200 16,800 3,600 20,800 88,400 CAD図面DXF図面DWG図面ご使用願い図
500×500 QXCL-BC-5550-b
+DK-500-Z		 68.1 85,300 22,200 7,200 25,300 140,000 CAD図面DXF図面DWG図面ご使用願い図
600×600 QXCL-BC-6650-b
+DK-600-Z		 89.9 95,200 22,500 7,200 33,100 158,000 CAD図面DXF図面DWG図面ご使用願い図
700×700 QXCL-BC-7750-b
+DK-700-Z		 116.2 160,000 27,900 7,200 44,400 239,500 CAD図面DXF図面DWG図面ご使用願い図
T-20 300×300 QXCL-BC-3332-b
+DK-300-Z		 21.3 22,100 13,400 3,600 15,400 54,500 CAD図面DXF図面DWG図面ご使用願い図
350×350 QXCL-BC-3338A-b
+DK-350-Z		 29.0 29,000 14,600 3,600 17,500 64,700 CAD図面DXF図面DWG図面ご使用願い図
400×400 QXCL-BC-4438-b
+DK-400-Z		 34.3 30,900 15,300 3,600 19,100 68,900 CAD図面DXF図面DWG図面ご使用願い図
450×450 QXCL-BC-4444A-b
+DK-450-Z		 43.6 47,200 16,800 3,600 20,800 88,400 CAD図面DXF図面DWG図面ご使用願い図
500×500 QXCL-BC-5544-b
+DK-500-Z		 50.8 50,300 17,200 3,600 25,300 96,400 CAD図面DXF図面DWG図面ご使用願い図
600×600 QXCL-BC-6650-b
+DK-600-Z		 89.9 95,200 22,500 7,200 33,100 158,000 CAD図面DXF図面DWG図面ご使用願い図
700×700 QXCL-BC-7750-b
+DK-700-Z		 116.2 160,000 27,900 7,200 44,400 239,500 CAD図面DXF図面DWG図面ご使用願い図
T-14・T-6 300×300 QXCL-BC-3332-b
+DK-300-Z		 21.3 22,100 13,400 3,600 15,400 54,500 CAD図面DXF図面DWG図面ご使用願い図
350×350 QXCL-BC-3332A-b
+DK-350-Z		 25.9 26,200 14,200 3,600 17,500 61,500 CAD図面DXF図面DWG図面ご使用願い図
400×400 QXCL-BC-4432-b
+DK-400-Z		 30.5 28,500 14,600 3,600 19,100 65,800 CAD図面DXF図面DWG図面ご使用願い図
450×450 QXCL-BC-4438A-b
+DK-450-Z		 39.9 39,200 15,600 3,600 20,800 79,200 CAD図面DXF図面DWG図面ご使用願い図
500×500 QXCL-BC-5538-b
+DK-500-Z		 46.3 41,100 17,100 3,600 25,300 87,100 CAD図面DXF図面DWG図面ご使用願い図
600×600 QXCL-BC-6644-b
+DK-600-Z		 65.7 58,900 17,400 3,600 33,100 113,000 CAD図面DXF図面DWG図面ご使用願い図
700×700 QXCL-BC-7744-b
+DK-700-Z		 83.3 98,400 23,700 3,600 44,400 170,100 CAD図面DXF図面DWG図面ご使用願い図
T-2 300×300 QXCL-BC-3325-b
+DK-300-Z		 16.3 19,500 13,200 3,600 15,400 51,700 CAD図面DXF図面DWG図面ご使用願い図
350×350 QXCL-BC-3325A-b
+DK-350-Z		 21.2 22,100 13,800 3,600 17,500 57,000 CAD図面DXF図面DWG図面ご使用願い図
400×400 QXCL-BC-4425-b
+DK-400-Z		 25.8 27,300 14,000 3,600 19,100 64,000 CAD図面DXF図面DWG図面ご使用願い図
450×450 QXCL-BC-4425A-b
+DK-450-Z		 29.5 27,900 14,500 3,600 20,800 66,800 CAD図面DXF図面DWG図面ご使用願い図
500×500 QXCL-BC-5525-b
+DK-500-Z		 35.2 36,600 15,400 3,600 25,300 80,900 CAD図面DXF図面DWG図面ご使用願い図
600×600 QXCL-BC-6632-b
+DK-600-Z		 52.1 46,900 16,000 3,600 33,100 99,600 CAD図面DXF図面DWG図面ご使用願い図
700×700 QXCL-BC-7732-b
+DK-700-Z		 66.2 77,300 21,600 3,600 44,400 146,900 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
※ボルトキャップは、グレーチング1枚につき4個1組です。
