スチール製グレーチング

ボルト固定式　枠付正方形型　細目滑り止め模様付　集水桝用

適用荷重：T-25・T-20・T-14・T-6

製品符号：QXCL

製品写真

製品の特徴

豪雨時の水圧によるグレーチングの飛び出しを防ぐ、ボルト・ナットで固定する構造です。
グレーチングと受枠がボルト・ナットで固定されることで、車両通行時のガタツキ、騒音を防ぎます。
クッションを付けることで、より効果的にガタツキ、騒音を緩和できます。
受枠内径が桝内径に合致しているため、スムーズな施工ができます。
細目タイプのグレーチングで、ゴミ等が落ちにくい仕様です。
雨天時でも滑りにくい滑り止め模様付です。

規格対照表

規格名称	呼称（サイズ）
公共建築協会評価対象品	T-25・T-2を除く全サイズ

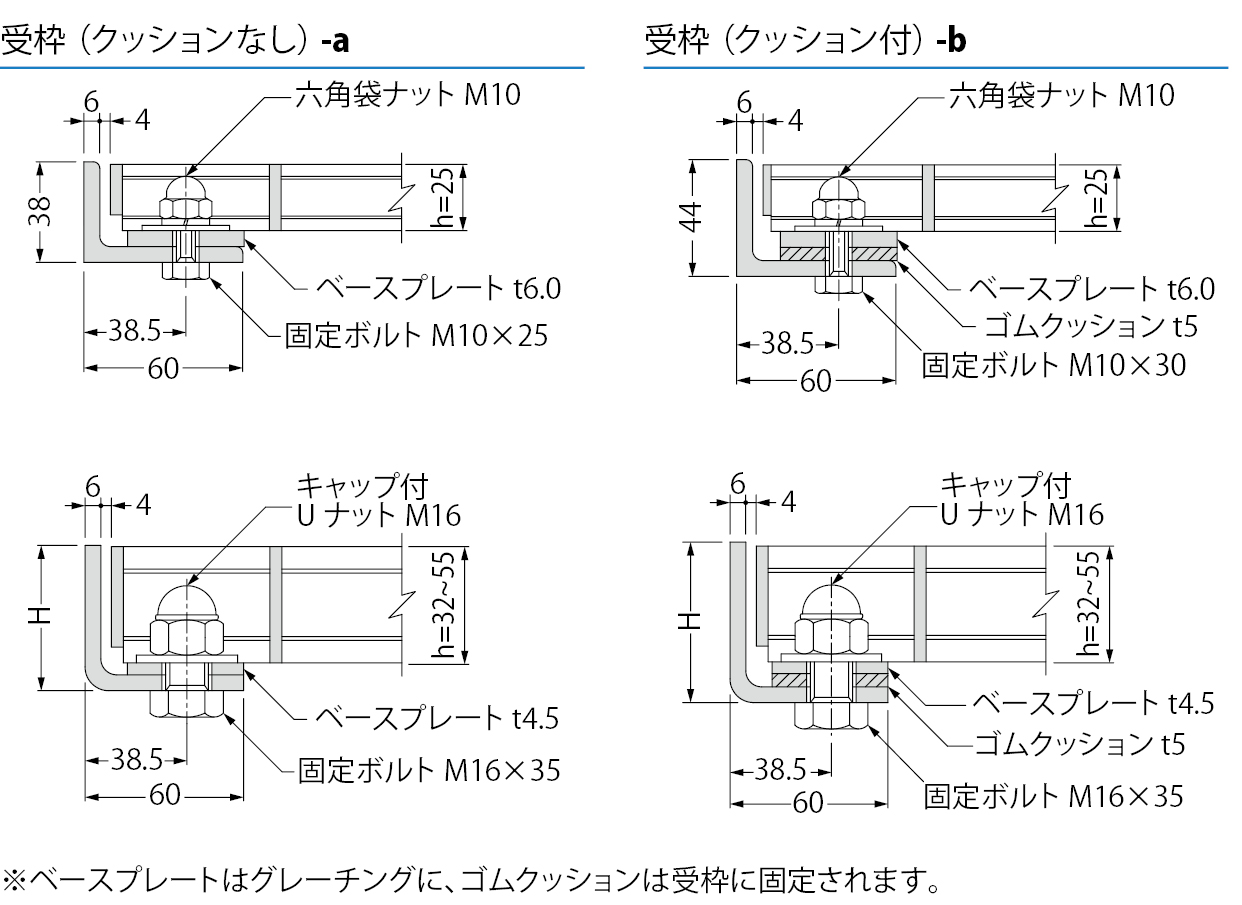

製品図面

QXCL

ボルト固定用スチール製受枠

メインバー

メインバーピッチ

メインバー

部品構成

メインバー
材質：SS400
処理：溶融亜鉛めっき
クロスバー
材質：SS400
処理：溶融亜鉛めっき
エンドプレート
材質：SS400
処理：溶融亜鉛めっき
ベースプレート
材質：SS400
処理：溶融亜鉛めっき
受枠
材質：SS400
処理：樹脂系塗装（-K）
処理：溶融亜鉛めっき（-Z）
アンカー（φ9）
材質：SS400
処理：樹脂系塗装
クッション
材質：クロロプレンゴム

別売部品

開閉ハンドル E型
T形レンチ
h=25 呼び17
h=32～55 呼び24

衝撃係数・スパン・許容応力の基準

設計情報

騒音衝撃を緩和できるようにボルトナットで固定する構造になっています。
落葉を集めるバスケット「落葉助っ人」付も設定しています。
バスケット付　集水桝用　スチール製グレーチング　DK-Z

注文・発注情報

クッションの有無をご指示ください。
＜例＞
クッションなし→QXCL 3338-a
クッション付　→QXCL 3338-b
受枠の表面処理が樹脂系塗装の場合はK、溶融亜鉛めっきの場合はZをつけてご指示ください。
ご注文は下記要領でご指示ください。

ワンポイント情報

ボルト固定式　枠付正方形型の蓋割について

寸法・質量表＜単位：mm＞　クッションなし

適用荷重	桝内径	呼称	グレーチング					受枠（クッションなし）-a			総質量（kg/組）
適用荷重	桝内径	呼称	a	b	h	メインバー	質量（kg）	A	B	H	総質量（kg/組）
T-25	300×300	3338	400	395	38	DI-38	14.8	420	420	50	23.4
	350×350	3338A	450	440	38	DI-38	18.8	470	470	50	28.6
	400×400	4444	500	500	44	DI-44	25.8	520	520	56	37.1
	450×450	4444A	550	545	44	DI-44	30.8	570	570	56	43.2
	500×500	※5550	600	289･304	50	NSI-50	53.5	620	620	61	67.5
	600×600	※6650	700	348･348	50	NSI-50	72.8	720	720	61	89.2
	700×700	※7750	800	393･393	50	NSI-50	95.1	820	820	61	115.9
	800×800	※8855	900	438･453	55	NSI-55	128.7	920	920	66	150.8
T-20	300×300	3332	400	395	32	DI-32	12.8	420	420	44	20.7
	350×350	3338A	450	440	38	DI-38	18.8	470	470	50	28.6
	400×400	4438	500	500	38	DI-38	23.0	520	520	50	33.8
	450×450	4444A	550	545	44	DI-44	30.8	570	570	56	43.2
	500×500	5544	600	590	44	DI-44	36.8	620	620	56	50.3
	600×600	※6650	700	348･348	50	NSI-50	72.8	720	720	61	89.2
	700×700	※7750	800	393･393	50	NSI-50	95.1	820	820	61	115.9
	800×800	※8850	900	438･453	50	NSI-50	119.1	920	920	61	140.3
	900×900	※9955	1000	498･498	55	NSI-55	159.5	1020	1020	66	184.0
T-14･T-6	300×300	3332	400	395	32	DI-32	12.8	420	420	44	20.7
	350×350	3332A	450	440	32	DI-32	16.0	470	470	44	25.0
	400×400	4432	500	500	32	DI-32	19.8	520	520	44	29.7
	450×450	4438A	550	545	38	DI-38	27.5	570	570	50	38.4
	500×500	5538	600	590	38	DI-38	32.8	620	620	50	45.7
	600×600	6644	700	695	44	DI-44	49.2	720	720	56	65.1
	700×700	7744	800	800	44	DI-44	64.5	820	820	56	82.6
	800×800	※8850	900	438･453	50	NSI-50	119.1	920	920	61	140.3
	900×900	※9950	1000	498･498	50	NSI-50	147.5	1020	1020	61	171.1
T-2	300×300	3325	400	395	25	DI-25	10.3	420	420	38	15.7
	350×350	3325A	450	440	25	DI-25	14.0	470	470	38	20.5
	400×400	4425	500	500	25	DI-25	17.2	520	520	38	25.1
	450×450	4425A	550	545	25	DI-25	19.3	570	570	38	28.7
	500×500	5525	600	590	25	DI-25	23.2	620	620	38	34.3
	600×600	6632	700	695	32	DI-32	37.0	720	720	44	51.0
	700×700	7732	800	800	32	DI-32	48.9	820	820	44	64.9
	800×800	8838	900	890	38	DI-38	69.3	920	920	50	88.9
	900×900	9938	1000	995	38	DI-38	86.2	1020	1020	50	108.0
	1000×1000	※11038	1100	545･545	38	DI-38	103.4	1120	1120	50	127.4

※印はグレーチングが2枚割となります。

寸法・質量表＜単位：mm＞　クッション付

適用荷重	桝内径	呼称	グレーチング					受枠（クッション付）-b			総質量（kg/組）
適用荷重	桝内径	呼称	a	b	h	メインバー	質量（kg）	A	B	H	総質量（kg/組）
T-25	300×300	3338	400	395	38	DI-38	14.8	420	420	56	23.8
	350×350	3338A	450	440	38	DI-38	18.8	470	470	56	29.0
	400×400	4444	500	500	44	DI-44	25.8	520	520	61	37.5
	450×450	4444A	550	545	44	DI-44	30.8	570	570	61	43.6
	500×500	※5550	600	289･304	50	NSI-50	53.5	620	620	66	68.1
	600×600	※6650	700	348･348	50	NSI-50	72.8	720	720	66	89.9
	700×700	※7750	800	393･393	50	NSI-50	95.1	820	820	66	116.2
	800×800	※8855	900	438･453	55	NSI-55	128.7	920	920	71	151.5
T-20	300×300	3332	400	395	32	DI-32	12.8	420	420	50	21.3
	350×350	3338A	450	440	38	DI-38	18.8	470	470	56	29.0
	400×400	4438	500	500	38	DI-38	23.0	520	520	56	34.3
	450×450	4444A	550	545	44	DI-44	30.8	570	570	61	43.6
	500×500	5544	600	590	44	DI-44	36.8	620	620	61	50.8
	600×600	※6650	700	348･348	50	NSI-50	72.8	720	720	66	89.9
	700×700	※7750	800	393･393	50	NSI-50	95.1	820	820	66	116.2
	800×800	※8850	900	438･453	50	NSI-50	119.1	920	920	66	141.2
	900×900	※9955	1000	498･498	55	NSI-55	159.5	1020	1020	71	184.8
T-14･T-6	300×300	3332	400	395	32	DI-32	12.8	420	420	50	21.3
	350×350	3332A	450	440	32	DI-32	16.0	470	470	50	25.9
	400×400	4432	500	500	32	DI-32	19.8	520	520	50	30.5
	450×450	4438A	550	545	38	DI-38	27.5	570	570	56	39.3
	500×500	5538	600	590	38	DI-38	32.8	620	620	56	46.3
	600×600	6644	700	695	44	DI-44	49.2	720	720	61	65.7
	700×700	7744	800	800	44	DI-44	64.5	820	820	61	83.3
	800×800	※8850	900	438･453	50	NSI-50	119.1	920	920	66	141.2
	900×900	※9950	1000	498･498	50	NSI-50	147.5	1020	1020	66	172.0
T-2	300×300	3325	400	395	25	DI-25	10.3	420	420	44	16.3
	350×350	3325A	450	440	25	DI-25	14.0	470	470	44	21.2
	400×400	4425	500	500	25	DI-25	17.2	520	520	44	25.8
	450×450	4425A	550	545	25	DI-25	19.3	570	570	44	29.5
	500×500	5525	600	590	25	DI-25	23.2	620	620	44	35.2
	600×600	6632	700	695	32	DI-32	37.0	720	720	50	52.1
	700×700	7732	800	800	32	DI-32	48.9	820	820	50	66.2
	800×800	8838	900	890	38	DI-38	69.3	920	920	56	89.8
	900×900	9938	1000	995	38	DI-38	86.2	1020	1020	56	109.0
	1000×1000	※11038	1100	545･545	38	DI-38	103.4	1120	1120	56	128.5

※印はグレーチングが2枚割となります。

クッションなし　価格

適用荷重	製品符号－呼称	価格　-a-K（樹脂系塗装）			価格　-a-Z（溶融亜鉛めっき）			図面・施工要領書等
適用荷重	製品符号－呼称	本体（円/枚）	受枠（円/枚）	セット価格（円/組）	本体（円/枚）	受枠（円/枚）	セット価格（円/組）	図面・施工要領書等
T-25	QXCL－3338	23,900	10,600	34,500	23,900	14,600	38,500
	QXCL－3338A	29,000	11,600	40,600	29,000	16,200	45,200
	QXCL－4444	35,400	13,400	48,800	35,400	19,100	54,500
	QXCL－4444A	39,300	13,800	53,100	39,300	19,700	59,000
	QXCL－5550	71,900	19,200	91,100	71,900	26,000	97,900
	QXCL－6650	92,200	19,500	111,700	92,200	26,400	118,600
	QXCL－7750	160,000	24,900	184,900	160,000	35,100	195,100
	QXCL－8855	200,300	27,100	227,400	200,300	38,600	238,900
T-20	QXCL－3332	22,100	10,400	32,500	22,100	14,300	36,400
	QXCL－3338A	29,000	11,600	40,600	29,000	16,200	45,200
	QXCL－4438	30,900	12,300	43,200	30,900	17,300	48,200
	QXCL－4444A	39,300	13,800	53,100	39,300	19,700	59,000
	QXCL－5544	42,000	14,200	56,200	42,000	20,400	62,400
	QXCL－6650	92,200	19,500	111,700	92,200	26,400	118,600
	QXCL－7750	160,000	24,900	184,900	160,000	35,100	195,100
	QXCL－8850	185,700	26,700	212,400	185,700	38,000	223,700
	QXCL－9955	237,400	29,400	266,800	237,400	42,300	279,700
T-14･T-6	QXCL－3332	22,100	10,400	32,500	22,100	14,300	36,400
	QXCL－3332A	26,200	11,200	37,400	26,200	15,600	41,800
	QXCL－4432	28,500	11,600	40,100	28,500	16,200	44,700
	QXCL－4438A	39,200	12,600	51,800	39,200	17,800	57,000
	QXCL－5538	41,100	14,100	55,200	41,100	20,200	61,300
	QXCL－6644	58,900	14,400	73,300	58,900	20,700	79,600
	QXCL－7744	98,400	20,700	119,100	98,400	30,800	129,200
	QXCL－8850	185,700	26,700	212,400	185,700	38,000	223,700
	QXCL－9950	219,500	28,500	248,000	219,500	40,800	260,300
T-2	QXCL－3325	19,500	10,200	29,700	19,500	14,000	33,500
	QXCL－3325A	22,100	10,800	32,900	22,100	14,900	37,000
	QXCL－4425	27,300	11,000	38,300	27,300	15,200	42,500
	QXCL－4425A	27,900	11,500	39,400	27,900	16,000	43,900
	QXCL－5525	29,000	12,400	41,400	29,000	17,500	46,500
	QXCL－6632	46,900	13,000	59,900	46,900	18,400	65,300
	QXCL－7732	77,300	18,600	95,900	77,300	27,400	104,700
	QXCL－8838	102,200	21,100	123,300	102,200	31,400	133,600
	QXCL－9938	121,200	23,100	144,300	121,200	34,600	155,800
	QXCL－11038	169,900	31,800	201,700	169,900	46,100	216,000

※価格には消費税は含まれておりません。

クッション付　価格

適用荷重	製品符号－呼称	価格　-b-K（樹脂系塗装）			価格　-b-Z（溶融亜鉛めっき）			図面・施工要領書等
適用荷重	製品符号－呼称	本体（円/枚）	受枠（円/枚）	セット価格（円/組）	本体（円/枚）	受枠（円/枚）	セット価格（円/組）	図面・施工要領書等
T-25	QXCL－3338	23,900	13,600	37,500	23,900	17,600	41,500
	QXCL－3338A	29,000	14,600	43,600	29,000	19,200	48,200
	QXCL－4444	35,400	16,400	51,800	35,400	22,100	57,500
	QXCL－4444A	39,300	16,800	56,100	39,300	22,700	62,000
	QXCL－5550	71,900	22,200	94,100	71,900	29,000	100,900
	QXCL－6650	92,200	22,500	114,700	92,200	29,400	121,600
	QXCL－7750	160,000	27,900	187,900	160,000	38,100	198,100
	QXCL－8855	200,300	30,100	230,400	200,300	41,600	241,900
T-20	QXCL－3332	22,100	13,400	35,500	22,100	17,300	39,400
	QXCL－3338A	29,000	14,600	43,600	29,000	19,200	48,200
	QXCL－4438	30,900	15,300	46,200	30,900	20,300	51,200
	QXCL－4444A	39,300	16,800	56,100	39,300	22,700	62,000
	QXCL－5544	42,000	17,200	59,200	42,000	23,400	65,400
	QXCL－6650	92,200	22,500	114,700	92,200	29,400	121,600
	QXCL－7750	160,000	27,900	187,900	160,000	38,100	198,100
	QXCL－8850	185,700	29,700	215,400	185,700	41,000	226,700
	QXCL－9955	237,400	32,400	269,800	237,400	45,300	282,700
T-14･T-6	QXCL－3332	22,100	13,400	35,500	22,100	17,300	39,400
	QXCL－3332A	26,200	14,200	40,400	26,200	18,600	44,800
	QXCL－4432	28,500	14,600	43,100	28,500	19,200	47,700
	QXCL－4438A	39,200	15,600	54,800	39,200	20,800	60,000
	QXCL－5538	41,100	17,100	58,200	41,100	23,200	64,300
	QXCL－6644	58,900	17,400	76,300	58,900	23,700	82,600
	QXCL－7744	98,400	23,700	122,100	98,400	33,800	132,200
	QXCL－8850	185,700	29,700	215,400	185,700	41,000	226,700
	QXCL－9950	219,500	31,500	251,000	219,500	43,800	263,300
T-2	QXCL－3325	19,500	13,200	32,700	19,500	17,000	36,500
	QXCL－3325A	22,100	13,800	35,900	22,100	17,900	40,000
	QXCL－4425	27,300	14,000	41,300	27,300	18,200	45,500
	QXCL－4425A	27,900	14,500	42,400	27,900	19,000	46,900
	QXCL－5525	29,000	15,400	44,400	29,000	20,500	49,500
	QXCL－6632	46,900	16,000	62,900	46,900	21,400	68,300
	QXCL－7732	77,300	21,600	98,900	77,300	30,400	107,700
	QXCL－8838	102,200	24,100	126,300	102,200	34,400	136,600
	QXCL－9938	121,200	26,100	147,300	121,200	37,600	158,800
	QXCL－11038	169,900	34,800	204,700	169,900	49,100	219,000

※価格には消費税は含まれておりません。
