カネソウの排水ユニット情報はこちら
製品符号：SEDS-C-N ノンスリップタイプ
製品符号：SEDS-C-P プレーンタイプ
すきま6ｍｍ（P=14）
クッションゴムが通行時の音鳴りを防止します。
※価格には消費税は含まれておりません。
※価格には消費税は含まれておりません。
排水ユニット
ステンレス製スリット すきま6mm ステンレス製トラフ 中央部排水 よこ引き用
適用荷重：歩行用すきま6ｍｍ（P=14）
製品写真
製品の特徴
- 玄関などに設置する、トラフ一体型水切りユニットです。
- 100角・150角タイルの目地割りに合う外形寸法で、きれいに納まります。
- スリットはノンスリップタイプとプレーンタイプを揃えています。
ノンスリップ模様：ローレット - 軽量で、清掃が楽なスリット蓋です。
- スリットは人が安全に通行できる、すきま6ｍｍの細目タイプです。
- 配膳車・台車・ストレッチャー・車椅子も通過できます。
- スリットにはゴミ集積のためのバスケットが付いています。
- トラフは水漏れのない板金一体構造です。
- 排水口には、排水管との接続が簡単な20Aニップルが付いています。
納まり図

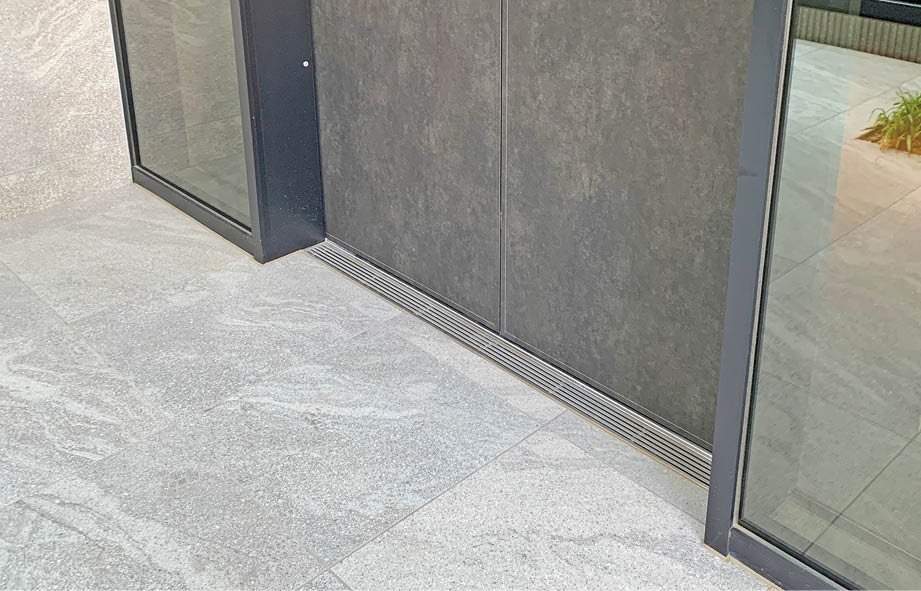

施工例

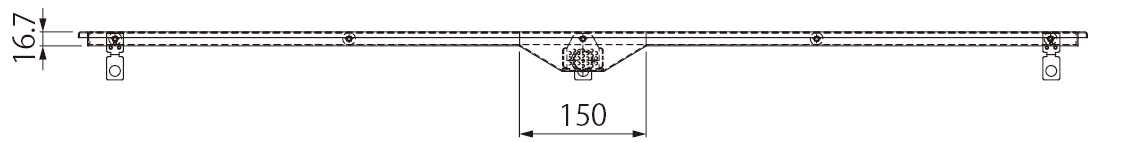

平面図
側面図
Ａ−Ａ断面図
B−B断面図
スリット寸法図
すきま6mm（P=14）
部品構成
- スリット
材質：SUS304 - トラフ
材質：SUS304 - ゴミ集積バスケット
材質：SUS304 - クッションゴム
材質：エチレンプロピレンゴム - アンカー
材質：SGHC
付属部品
- スリット引上げ用ハンドル
クッションゴムが通行時の音鳴りを防止します。
設計情報
- L2寸法は任意の寸法で製作可能です。
最大寸法：3000mm
最小寸法：300mm - L2寸法が1994mmを超える場合、スリットは分割となります。
- 建物外構部の排水設計は別途必要です。
- トラップ機能はありません。
- トラフ自体に排水勾配は付いていません。
- ★設置場所の配管位置にあわせ、偏心させて製作可能です。a，b寸法をご指示ください。
施工情報
- 排水管接続には20Aの給水栓ソケット（別途）をお使いください。
発注情報
- 下記要領にてご注文ください。
100角タイル用 寸法・質量表＜単位：mm＞
| 適用荷重 | 呼称 | スリット | トラフ | 総質量(kg) | |||||
|---|---|---|---|---|---|---|---|---|---|
| W1 | L1 | 質量(kg) | W2 | W3 | L2 | 質量(kg) | |||
| 歩行用 | 1006 | 68 | 567 | 0.7 | 94 | 72.4 | 594 | 0.9 | 1.6 |
| 1009 | 68 | 867 | 1.1 | 94 | 72.4 | 894 | 1.3 | 2.4 | |
| 1012 | 68 | 1167 | 1.4 | 94 | 72.4 | 1194 | 1.7 | 3.1 | |
| 1018 | 68 | 1767 | 2.1 | 94 | 72.4 | 1794 | 2.5 | 4.6 | |
| 1020 | 68 | 1967 | 2.4 | 94 | 72.4 | 1994 | 2.7 | 5.1 | |
150角タイル用 寸法・質量表＜単位：mm＞
| 適用荷重 | 呼称 | スリット | トラフ | 総質量(kg) | |||||
|---|---|---|---|---|---|---|---|---|---|
| W1 | L1 | 質量(kg) | W2 | W3 | L2 | 質量(kg) | |||
| 歩行用 | 1506 | 118 | 567 | 1.1 | 144 | 122.4 | 594 | 1.1 | 2.2 |
| 1509 | 118 | 867 | 1.7 | 144 | 122.4 | 894 | 1.6 | 3.3 | |
| 1512 | 118 | 1167 | 2.2 | 144 | 122.4 | 1194 | 2.1 | 4.3 | |
| 1518 | 118 | 1767 | 3.4 | 144 | 122.4 | 1794 | 3.1 | 6.5 | |
| 1520 | 118 | 1967 | 3.7 | 144 | 122.4 | 1994 | 3.5 | 7.2 | |
100角タイル用 価格
| ノンスリップタイプ | プレーンタイプ | 図面・施工要領書等 | ||
|---|---|---|---|---|
| 製品符号-呼称 | 価格（円/組） | 製品符号-呼称 | 価格（円/組） | |
| SEDS-C-1006N | 65,900 | SEDS-C-1006P | 63,300 |      |
| SEDS-C-1009N | 78,300 | SEDS-C-1009P | 75,800 | |
| SEDS-C-1012N | 90,700 | SEDS-C-1012P | 85,600 |
|
| SEDS-C-1018N | 118,600 | SEDS-C-1018P | 114,100 | |
| SEDS-C-1020N | 143,000 | SEDS-C-1020P | 132,000 | |
150角タイル用 価格
| ノンスリップタイプ | プレーンタイプ | 図面・施工要領書等 | ||
|---|---|---|---|---|
| 製品符号-呼称 | 価格（円/組） | 製品符号-呼称 | 価格（円/組） | |
| SEDS-C-1506N | 83,500 | SEDS-C-1506P | 79,600 | |
| SEDS-C-1509N | 102,000 | SEDS-C-1509P | 97,300 | |
| SEDS-C-1512N | 119,700 | SEDS-C-1512P | 113,100 | |
| SEDS-C-1518N | 163,900 | SEDS-C-1518P | 161,800 | |
| SEDS-C-1520N | 194,000 | SEDS-C-1520P | 175,000 | |
