- ステンレス製グレーチング
- SMG-S
製品写真
製品の特徴
- メインバーとサイドバーの溶接強度を向上させた仕様です。
規格対照表
| 規格名称 | 呼称（サイズ） |
|---|---|
| 公共建築協会評価対象品 | 全サイズ |

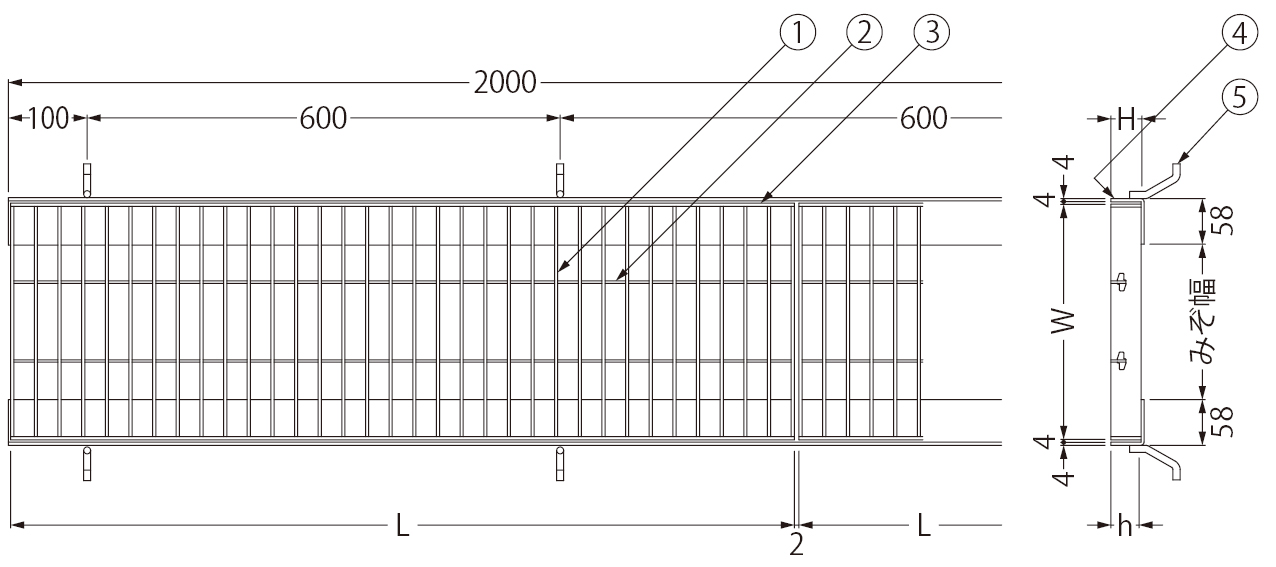

製品図面

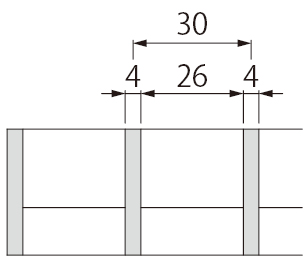

すきま（メインバーピッチ）
すきま26mm（P=30）
部品構成
- メインバー
材質：SUS304 - クロスバー
材質：SUS304 - サイドバー
材質：SUS304 - 受枠
材質：SUS304 - アンカー
材質：SUS430
設計情報
- 受枠はグレーチング受部片側50mmの専用タイプ（L-SUS）となります。
注文・発注情報
- ご注文は製品符号と呼称でご指示ください。
＜例＞SMG-S 12532
寸法表＜単位：mm＞
| みぞ幅 | グレーチング | 受枠 | ||||||
|---|---|---|---|---|---|---|---|---|
| 呼称 | W | L | h | 質量（kg） | 適用荷重 | 製品符号 | H | |
| 150 | 12532 | 250 | 994 | 32 | 11.3 | T-20 | L-32SUS | 36 |
| 200 | 13038 | 300 | 994 | 38 | 15.4 | T-20 | L-38SUS | 42 |
| 250 | 13550 | 350 | 994 | 50 | 23.1 | T-20 | L-50SUS | 54 |
| 300 | 14060 | 400 | 994 | 60 | 31.7 | T-20 | L-60SUS | 64 |
価格
| グレーチング | 受枠 | 図面・施工要領書等 | ||
|---|---|---|---|---|
| 製品符号−呼称 | 価格（円/枚） | 製品符号 | 価格（円/m） | |
| SMG-S−12532 | 58,400 | L-32SUS | 27,800 |     |
| SMG-S−13038 | 79,800 | L-38SUS | 30,000 | |
| SMG-S−13550 | 117,000 | L-50SUS | 34,000 | |
| SMG-S−14060 | 182,000 | L-60SUS | 38,400 | |
※価格には消費税は含まれておりません。
