ステンレス製グレーチング

いつまでも強く、美しいステンレス製です

美しい仕上がりが特長です

ステンレス製グレーチングは、スチール製グレーチングの上位機種として設計・開発されています。ステンレスは錆に強いだけでなく、高級感を引き出し、シャープな仕上がりが期待できます。また、バーの溶接には特殊な方法を採用。従来ありがちだったがたつきを防ぐとともに、美観を損なわない箇所での溶接に配慮しました。使用場所・設置条件に合わせて、すぐれた機能を発揮するとともに、パブリックスペースに美しい表情を与えます。

T-20　溶接強度向上仕様

メインバーとサイドバーの溶接強度を高めることにより、安全性を向上させた機種です。

適合機種：SXG-S・SXGL-S・SMG-S・SMGL-S

すきま6mm細目タイプ

歩行者の通行が多い場所や、落葉やゴミなどの侵入を防ぎたい場合には、すきま6mmの細目タイプをお勧めします。歩行者の安全性を高めます。

適合機種：SYQ-H-20・SYQ-H-15・SYQL-H-20・SYQL-H-15・SDQ-W・SYR-H-20・SYR-H-15・SYRL-H-20・SYRL-H-15

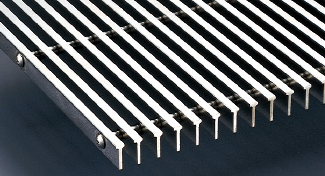

オープンエンドタイプ

標準品はサイドバー付のクローズエンドタイプです。サイドバーの付かないオープンエンドタイプも製作可能です。

適合機種：SDQ-W-B・SDQ-B

滑り止め模様付

雨天時のスリップを防止、晴天時には確かな歩行感を与える、安全性を高めた滑り止め模様付のグレーチング。突起タイプ、ローレットタイプ、デルタタイプの3種類の滑り止め模様付を用意しております。

適合機種：SXG-S・SXGL-S

適合機種：SMQ・SRQ・SMQL・SMQW・SRQW・SMQWL・SMQHU・SYQ-H-20・SYQ-H-15・SYQ-20・SYQ-15・SYQL-H-20・SYQL-H-15・SYQL-20・SYQL-15

適合機種：SDQ-W・SDQ

ボルト固定式

枠と蓋をボルトで固定することにより、ガタツキや音の発生を防止します。
ボルト固定部にゴミや埃が溜まるのを防止するボルトキャップ付や、意匠性・安全性に優れる切欠きなしタイプも用意しております。

適合機種：SXGL-S・SMGL-S・SMQL・SMGL・SMQWL・SMWL

適合機種：SMQL-DC ・SMGL-DC・SMQWL-DC・SMWL-DC

適合機種：SYQL-H-20・SYQL-H-15・SYQL-20・SYQL-15・SYRL-H-20・SYRL-H-15・SYRL-20・SYRL-15

切欠きなしタイプの詳細はこちら

グレーチングの端部すきま調整について

グレーチングは、製作する寸法により、端部のメインバー間のすきまを狭くすることで、寸法の調整を行います。片側の端部で調整できない場合は、両側の端部で調整します。
そのため、メインバーのピッチ（すきま）が全て等間隔にならない場合があります。

ただしSYQL・SYRLの場合は、メインバーの端部から2本目と3本目のすきまで調整します。

全てのすきまを等間隔で揃えたい場合は、ご指示ください。この場合、グレーチングの寸法はご希望の寸法にならない場合がありますので、ご注意ください。

※上記写真はメインバーがTバーの場合です。フラットバーの場合も同様です。

強度基準

これまでの実験値および各種資料を参考にして次のように設定しています。
