カネソウのスリットみぞ蓋シリーズ情報はこちら
※受枠は両側1m当りの価格です。
※価格には消費税は含まれておりません。

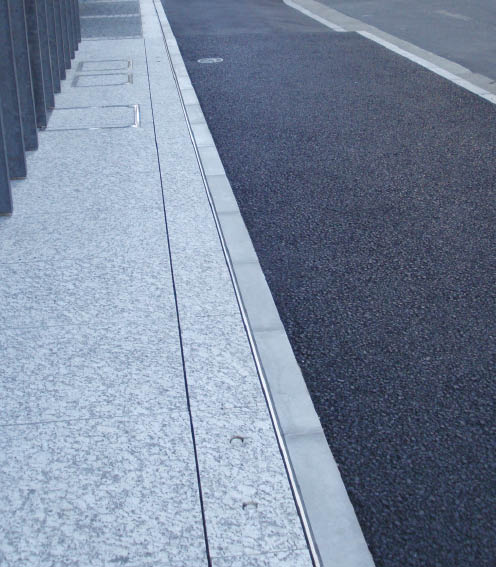

製品写真
製品の特徴
- 石貼後の蓋と蓋のすきまを6mmで保持し、歩行時の安全性と排水性を確保します。
- 強度はT-2用で、総重量2,000kgfまでの車両の乗り入れが可能です。
- 建物内、建物敷地内、公園敷地内、車道以外で車両の乗り入れる可能性のある場所に設置できます。
※車両が頻繁に通行する場所や、フォークリフト等の特殊車両が通行する場所には適しません。

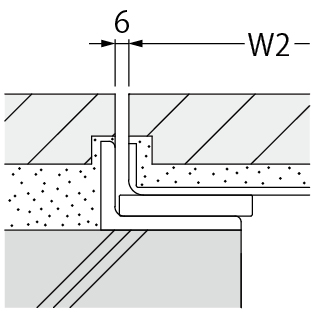

製品図面
部品構成
- 蓋
材質：SPHC
処理：溶融亜鉛めっき - 受枠
材質：SS400
処理：溶融亜鉛めっき - インサート把手
材質：SUS304 - アンカー
材質：SS400
処理：溶融亜鉛めっき
別売部品
受枠施工上の注意
- みぞのエンド部、コーナー部の受枠は二方受三方枠としてください。
設計情報
- 石材は天端角部が欠けやすいので、石材の選定に注意してください。
- 石材の貼付は接着モルタルを用いた圧着貼りを推奨します。
注文・発注情報
- 把手付の敷設は5枚に1枚を目安としてください。
- 定尺以外の寸法も製作可能です。発注の際にご指示ください。
寸法・質量表＜単位：mm＞
| みぞ幅 | 呼称 | W1 | W2 | W3 | W4 | 蓋質量（kg） | 適合受枠 |
|---|---|---|---|---|---|---|---|
| 150 | 2560 | 150 | 246 | 270 | 239.6 | 8.0 | L-32LZ |
| 200 | 3060 | 200 | 296 | 320 | 289.6 | 10.2 | L-32LZ |
| 250 | 3560 | 250 | 346 | 370 | 339.6 | 11.6 | L-32LZ |
| 300 | 4060 | 300 | 396 | 420 | 389.6 | 13.0 | L-32LZ |
価格
| みぞ幅 | 製品符号 | 呼称 | 価格（円/m） | 把手（1ヶ所） | 受枠（円/m） | 図面・施工要領書等 |
|---|---|---|---|---|---|---|
| 150 | SPLT-2 | 2560 | 23,000 | 2,900 | 13,400 |     |
| 200 | SPLT-2 | 3060 | 25,700 | 2,900 | 13,400 | |
| 250 | SPLT-2 | 3560 | 29,100 | 2,900 | 13,400 | |
| 300 | SPLT-2 | 4060 | 34,500 | 2,900 | 13,400 | |
※価格には消費税は含まれておりません。
