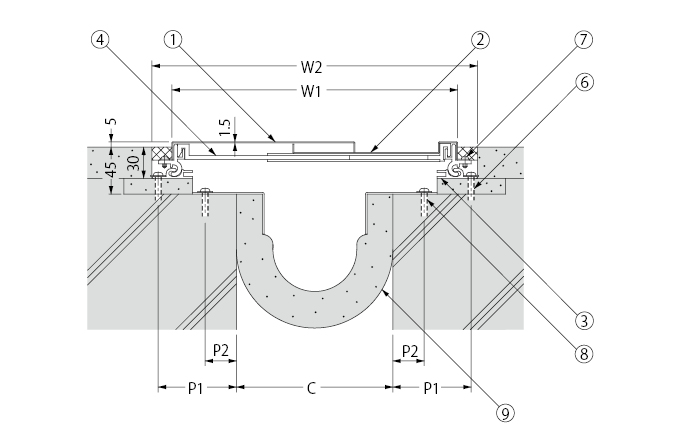

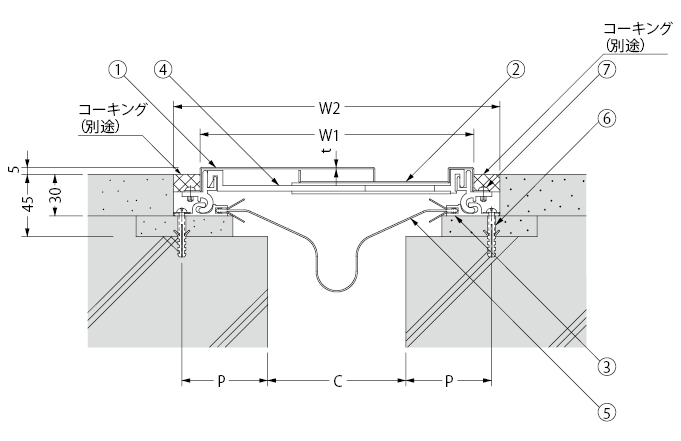

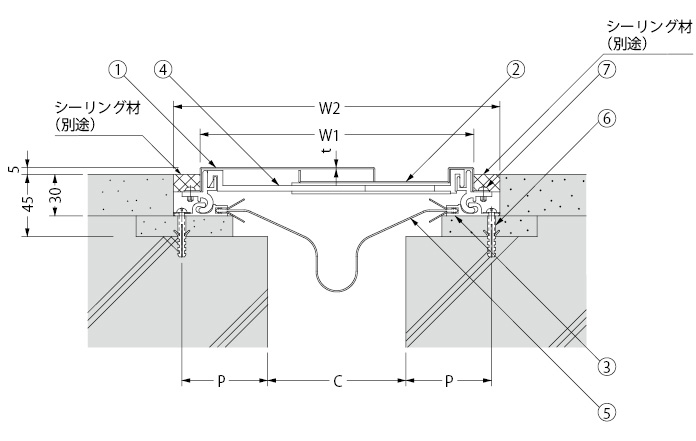

部品構成

1. アウトカバー
   材質：SUS304　処理：ヘアライン仕上
2. インカバー
   材質：SUS304　処理：ヘアライン仕上
3. フレーム
   材質：A6063S　処理：陽極酸化塗装複合被膜
4. ホルダー
   材質：A6063S　処理：陽極酸化塗装複合被膜
5. 補助シート
   材質：軟質ポリ塩化ビニル
6. ナイロンプラグ
   材質：ナイロン
7. ドリルねじ
   材質：SUS
8. コンクリートねじ　5×45
   材質：SUS
9. 耐火帯
   材質：アルカリアースシリケートウール　

変位性能

• フレーム可動部の形状を工夫することにより、Z方向の大きな変位に対しても、追従する構造です。
• 両端を支持するホルダー形状の採用により、カバーの変形を防ぐ構造です。

設計情報

• 外壁−外壁コーナーSX23と連続してセットする場合は、専用機種（外壁ー外壁コーナー併用タイプ）をご用意しています。
  製品符号：SX22F

ワンポイント情報

• EXジョイント建物用　外壁　ステンレス製（SX22,22A,23,23A）とアルミニウム製（AX22,22A,23,23A）の共通部品について
• EXジョイント建物用　外壁用EXジョイントの小口カバーの左右方向について

Fタイプ（変位性能100％）　寸法・質量表＜単位：mm＞

製品符号−呼称	クリアランスC	W1	W2	P1	P2	t ※	標準長さ	SX22 質量（kg/m）	耐火帯　Hタイプ 質量（kg/m）	耐火帯　Lタイプ 質量（kg/m）
SX22（H／L）−50F	50	196	236	87	30	1.0（1.5）	3000	6	4	3
SX22（H／L）−100F	100	347	387	137.5	30	1.2（1.5）	3000	9	4	4

※（　）内寸法は耐火型（H / L）の場合です。
※耐火帯の定尺長さは2000mmです。

Gタイプ（変位性能50％）　寸法・質量表＜単位：mm＞

製品符号−呼称	クリアランスC	W1	W2	P1	P2	t ※	標準長さ	SX22 質量（kg/m）	耐火帯　Hタイプ 質量（kg/m）	耐火帯　Lタイプ 質量（kg/m）
SX22（H／L）−50G	50	121	161	49.5	−	1.0（1.5）	3000	5	4	3
SX22（H／L）−100G	100	196	236	62	−	1.0（1.5）	3000	6	4	3
SX22（H／L）−150G	150	272	312	75	30	1.2（1.5）	3000	8	4	4
SX22（H／L）−200G	200	347	387	87.5	30	1.2（1.5）	3000	9	4	4

※（　）内寸法は耐火型（H / L）の場合です。
※耐火帯の定尺長さは2000mmです。

価格

SX22

製品符号−呼称	価格（円/ｍ）	図面・施工要領書等
SX22−50F	48,000
SX22−100F	70,000
SX22−50G	39,000
SX22−100G	48,000
SX22−150G	59,000
SX22−200G	70,000

耐火型

SX22H　遮熱性能および遮炎性能

製品符号−呼称	価格（円/ｍ）	図面・施工要領書等
SX22H−50F	71,000
SX22H−100F	100,200
SX22H−50G	58,600
SX22H−100G	71,000
SX22H−150G	87,500
SX22H−200G	100,200

SX22L　遮炎性能

製品符号−呼称	価格（円/ｍ）	図面・施工要領書等
SX22L−50F	69,300
SX22L−100F	98,200
SX22L−50G	57,700
SX22L−100G	69,300
SX22L−150G	85,300
SX22L−200G	98,200

※耐火型は、耐火帯とカバーとのセット販売となります。価格はセット価格です。
※価格には消費税は含まれておりません。
※価格は1m当りの材料価格です。なお、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
※小口カバー1ヶ所あたりの材料価格は、（当該製品のm価格）×50％を加算してください。
　（価格は10円の位を四捨五入で100円単位となります。受注生産品）
※小口カバー以外の役物は別途見積りとなります。
