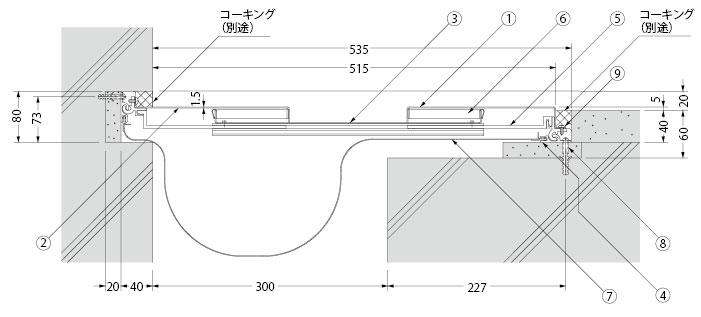

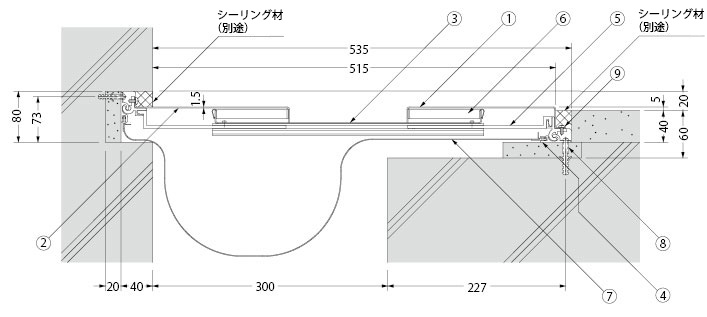

部品構成

1. アウトカバーA
   材質：SUS304　処理：ヘアライン仕上
2. アウトカバーB
   材質：SUS304　処理：ヘアライン仕上
3. インカバー
   材質：SUS304　処理：ヘアライン仕上
4. フレーム
   材質：A6063S　処理：陽極酸化塗装複合被膜
5. ホルダー
   材質：A6063S　処理：陽極酸化塗装複合被膜
6. 板バネ
   材質：SUS304-CSP
7. 補助シート
   材質：軟質ポリ塩化ビニル
8. ナイロンプラグ
   材質：ナイロン
9. ドリルねじ
   材質：SUS
10. コンクリートねじ　5×45
    材質：SUS
11. 耐火帯
    材質：アルカリアースシリケートウール

変位性能

• 両端を支持するホルダー形状の採用により、背面よりカバーを保持し、カバーの変形を防ぐ構造です。

ワンポイント情報

• EXジョイント建物用　外壁　ステンレス製（SX22,22A,23,23A）とアルミニウム製（AX22,22A,23,23A）の共通部品について
• EXジョイント建物用　外壁用EXジョイントの小口カバーの左右方向について

質量表

製品符号−呼称	SX23 質量（kg/m）	耐火帯　Hタイプ 質量（kg/m）	耐火帯　Lタイプ 質量（kg/m）
SX23（H／L）−300G	15	5	4

※耐火帯の定尺長さは2000mmです。

価格

製品符号−呼称	価格（円/ｍ）	図面・施工要領書等
SX23−300G	127,000

耐火型

SX23H　遮熱性能および遮炎性能

製品符号−呼称	価格（円/ｍ）	図面・施工要領書等
SX23H−300G	172,200

SX23L　遮炎性能

製品符号−呼称	価格（円/ｍ）	図面・施工要領書等
SX23L−300G	166,600

※価格には消費税は含まれておりません。
※価格は1m当りの材料価格です。なお、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
※小口カバー1ヶ所あたりの材料価格は、（当該製品のm価格）×50％を加算してください。
　（価格は10円の位を四捨五入で100円単位となります。受注生産品）
※小口カバー以外の役物は別途見積りとなります。
