ステンレス製グレーチング

ボルト固定式　細目プレーンタイプ　歩道用　すきま6mm

適用荷重：歩行用

製品符号：SYRL-H-20
すきま　6mm

製品写真

SYSL-H-20

固定ボルト部

製品の特徴

ボルト固定により、ガタツキや音の発生を防止します。
T型形状のメインバーの間に固定構造を納めることにより、メインバーに切欠きがなく、安全性や意匠性に優れます。
グレーチングから固定ボルトが外れない構造で、清掃などの蓋開閉時にボルトを溝内に落下させたり、紛失する恐れがありません。
メインバーの表面が平滑なため、汚れがつきにくく、美しさを保ちます。
すきま6mmの細目プレーンタイプのステンレス製グレーチングです。

グレーチングの強度基準は歩行用で、道路橋示方書2.2.2活荷重における歩道等の群集荷重に基づき、5.0kN/㎡の等分布荷重に耐える仕様です。
受枠のボルト固定部は、土や埃が溜まりにくい形状です。
受枠上側に六角ナットが溶接固定されており、施工の際、ナット部にコンクリートのノロなどが入りにくい構造です。
建築外構における犬走りや、室内の窓際などでの使用に適しています。

製品図面

SYRL

固定ボルト部詳細図

SYRL-H-20

ボルト固定ピッチ

SL-N

すきま6mm

メインバー断面図

部品構成

メインバー
材質：SUS304
クロスバー
材質：SUS304
サイドバー
材質：SUS304
六角穴付ボタンボルト（M6）
材質：SUS304
ベースプレート
材質：SUS304
受枠
材質：SUS304
コの字プレート
材質：SUS304
六角ナット（M6）
材質：SUS304
アンカー
材質：SECC

別売部品

六角棒スパナ呼び4

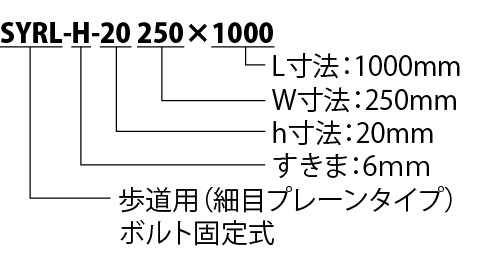

注文・発注情報

ご注文は下記要領でご指示ください。
SYRL-H-20 250×1000
歩道用（細目プレーンタイプ）
ボルト固定式　すきま：6mm　
H寸法：20mm
W寸法：250mm
L寸法：1000mm

寸法・質量表＜単位：mm＞

呼称	みぞ幅	W	質量（kg/枚）	受枠	H
150×1000	100	150	4.2	RL-20N	23
200×1000	150	200	5.2	RL-20N	23
250×1000	200	250	6.1	RL-20N	23
300×1000	250	300	7.0	RL-20N	23
350×1000	300	350	8.2	RL-20N	23

価格

グレーチング		受枠		図面・施工要領書等
製品符号　呼称	価格（円/枚）	製品符号	価格（円/m）	図面・施工要領書等
SYRL-H-20 150×1000	36,700	RL-20N	11,600
SYRL-H-20 200×1000	42,700	RL-20N	11,600
SYRL-H-20 250×1000	48,000	RL-20N	11,600
SYRL-H-20 300×1000	54,200	RL-20N	11,600
SYRL-H-20 350×1000	61,000	RL-20N	11,600

※受枠は両側1ｍ当りの価格です。
※価格には消費税は含まれておりません。
