ボーダースリット　スリット幅100mm

Ｕ字溝用スリットみぞ蓋　敷地境界用　スライドスクリューロック式
細目タイプ　滑り止め模様付　ステンレス製スリット／ステンレス目地付スチール製枠

適用荷重：T-14、T-2、歩行用
プレキャスト側溝用スリットみぞ蓋の強度基準はこちらをご覧ください。

蓋製品符号：VSMQ スリットすきま6mm（P=10）・スリットすきま9mm（P=13）
枠製品符号：BKIS-E S=100

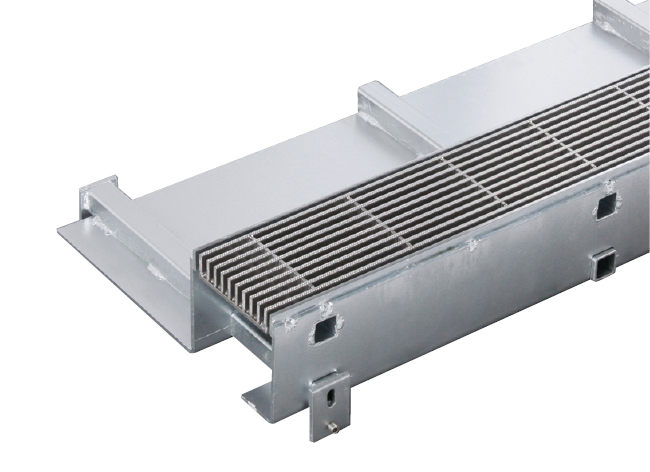

製品写真

P=13

P=10

製品の特徴

排水開口部を敷地境界間際に設置できます。
蓋のガタツキや跳ね上がりを防止する、スライドスクリューロック式です。
スチール製枠にステンレス目地を取り付けて、トータルコストを低減しています。
JIS A 5372 推奨仕様E-1 U形側溝に適用します。
建物内、建物敷地内、公園敷地内などに適します。
適用荷重T-14、T-2用は車両が乗り入れする可能性がある場所でご使用いただけます。（車両が頻繁に通行する場所やフォークリフト等の特殊車両が通行する場所には適しません）
※強度基準の詳細はこちらをご覧ください。

製品図面

※枠の補強梁は、T-14仕様の場合5本、取付ピッチ225mmとなります。

スリット蓋寸法図

すきま9mm（P=13）

すきま6mm（P=10）

滑り止め模様：ローレット

納まり図

部品構成

スリット蓋
材質：SUS304
枠
材質：SPHC
処理：溶融亜鉛めっき
目地
材質：SUS304
六角穴付止めねじ（M8×12）
材質：SS400
処理：電気亜鉛めっき
六角ボルト（M8×25）
材質：SS400
処理：電気亜鉛めっき
ロック金具
材質：SUS304

付属部品

六角棒スパナ呼び４

別売部品

設計情報

枠の端尺最小寸法はL＝300mmです。
枠端部にエンドプレート加工が必要な場合はご指示ください。
スリット蓋ボルト固定タイプも製作できます。

注文・発注情報

ご注文の際は、蓋および枠の製品符号・呼称・スリットのピッチをご指示ください。
＜例＞
T-2・みぞ幅150・スリットすきま9mm（P=13）用の場合
蓋：VSMQ-1020　P=13
枠：BKIS-2E-1520 S=100

寸法表＜単位：mm＞

適用荷重	みぞ幅	蓋呼称	h	蓋質量（kg）		枠呼称	W1	W2	W3	A	H	枠質量(kg)
適用荷重	みぞ幅	蓋呼称	h	P=13	P=10	枠呼称	W1	W2	W3	A	H	枠質量(kg)
T-14	150	1020	20	5.5	6.5	14E-1520 S=100	80.7	210.5	210	10.5	125	13.8
	180	1020	20	5.5	6.5	14E-1820 S=100	75.7	250.5	250	10.5	125	15.4
	240	1020	20	5.5	6.5	14E-2420 S=100	65.7	330.5	330	10.5	125	18.7
	300	1020	20	5.5	6.5	14E-3020 S=100	60.7	400.5	400	10.5	125	21.6
T-2	150	1020	20	5.5	6.5	2E-1520 S=100	80.7	210.5	210	10.5	110	11.1
	180	1020	20	5.5	6.5	2E-1820 S=100	75.7	250.5	250	10.5	110	12.5
	240	1020	20	5.5	6.5	2E-2420 S=100	65.7	330.5	330	10.5	110	15.2
	300	1020	20	5.5	6.5	2E-3020 S=100	60.7	400.5	400	10.5	110	17.5
歩行用	150	1015	15	4.1	5.0	ME-1515 S=100	80.7	210.5	210	10.5	110	10.8
	180	1015	15	4.1	5.0	ME-1815 S=100	75.7	250.5	250	10.5	110	12.2
	240	1015	15	4.1	5.0	ME-2415 S=100	65.7	330.5	330	10.5	110	14.9
	300	1015	15	4.1	5.0	ME-3015 S=100	60.7	400.5	400	10.5	110	17.2

スリットすきま9mm（P=13）　価格

適用荷重	スリット蓋			枠			価格 (円/セット)	図面・取扱説明書等
適用荷重	製品符号	呼称	価格 (円/枚)	製品符号	呼称	価格 (円/枚)	価格 (円/セット)	図面・取扱説明書等
T-14	VSMQ	1020 P=13	37,400	BKIS	14E-1520 S=100	46,300	83,700
	VSMQ	1020 P=13	37,400	BKIS	14E-1820 S=100	48,200	85,600
	VSMQ	1020 P=13	37,400	BKIS	14E-2420 S=100	52,100	89,500
	VSMQ	1020 P=13	37,400	BKIS	14E-3020 S=100	52,800	90,200
T-2	VSMQ	1020 P=13	37,400	BKIS	2E-1520 S=100	43,400	80,800
	VSMQ	1020 P=13	37,400	BKIS	2E-1820 S=100	44,800	82,200
	VSMQ	1020 P=13	37,400	BKIS	2E-2420 S=100	47,200	84,600
	VSMQ	1020 P=13	37,400	BKIS	2E-3020 S=100	50,200	87,600
歩行用	VSMQ	1015 P=13	31,200	BKIS	ME-1515 S=100	41,900	73,100
	VSMQ	1015 P=13	31,200	BKIS	ME-1815 S=100	43,100	74,300
	VSMQ	1015 P=13	31,200	BKIS	ME-2415 S=100	45,700	76,900
	VSMQ	1015 P=13	31,200	BKIS	ME-3015 S=100	48,600	79,800

※価格には消費税は含まれておりません。

スリットすきま6mm（P=10）　価格

適用荷重	スリット蓋			枠			価格 (円/セット)	図面・取扱説明書等
適用荷重	製品符号	呼称	価格 (円/枚)	製品符号	呼称	価格 (円/枚)	価格 (円/セット)	図面・取扱説明書等
T-14	VSMQ	1020 P=10	39,500	BKIS	14E-1520 S=100	46,300	85,800
	VSMQ	1020 P=10	39,500	BKIS	14E-1820 S=100	48,200	87,700
	VSMQ	1020 P=10	39,500	BKIS	14E-2420 S=100	52,100	91,600
	VSMQ	1020 P=10	39,500	BKIS	14E-3020 S=100	52,800	92,300
T-2	VSMQ	1020 P=10	39,500	BKIS	2E-1520 S=100	43,400	82,900
	VSMQ	1020 P=10	39,500	BKIS	2E-1820 S=100	44,800	84,300
	VSMQ	1020 P=10	39,500	BKIS	2E-2420 S=100	47,200	86,700
	VSMQ	1020 P=10	39,500	BKIS	2E-3020 S=100	50,200	89,700
歩行用	VSMQ	1015 P=10	33,300	BKIS	ME-1515 S=100	41,900	75,200
	VSMQ	1015 P=10	33,300	BKIS	ME-1815 S=100	43,100	76,400
	VSMQ	1015 P=10	33,300	BKIS	ME-2415 S=100	45,700	79,000
	VSMQ	1015 P=10	33,300	BKIS	ME-3015 S=100	48,600	81,900

※価格には消費税は含まれておりません。

ステンレス目地付スチール製枠　加工費

BKIS-E	エンドプレート加工費（片側1ヶ所当り）	5,600円加算

※価格には消費税は含まれておりません。
