立ち上がり部用打込金具付
製品符号：WDUTXT
使用場所：屋上
※Rcは管用テーパめねじ（JIS B 0203）を表します。
※価格には消費税は含まれておりません。

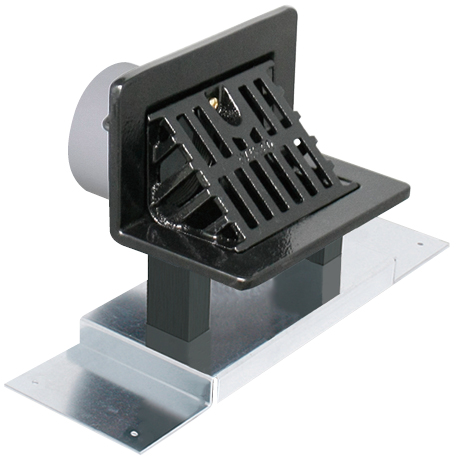

鋳鉄製ルーフドレン
防水層塗掛け幅25mm よこ引き用 デッキプレート打込型 ねじ込み式

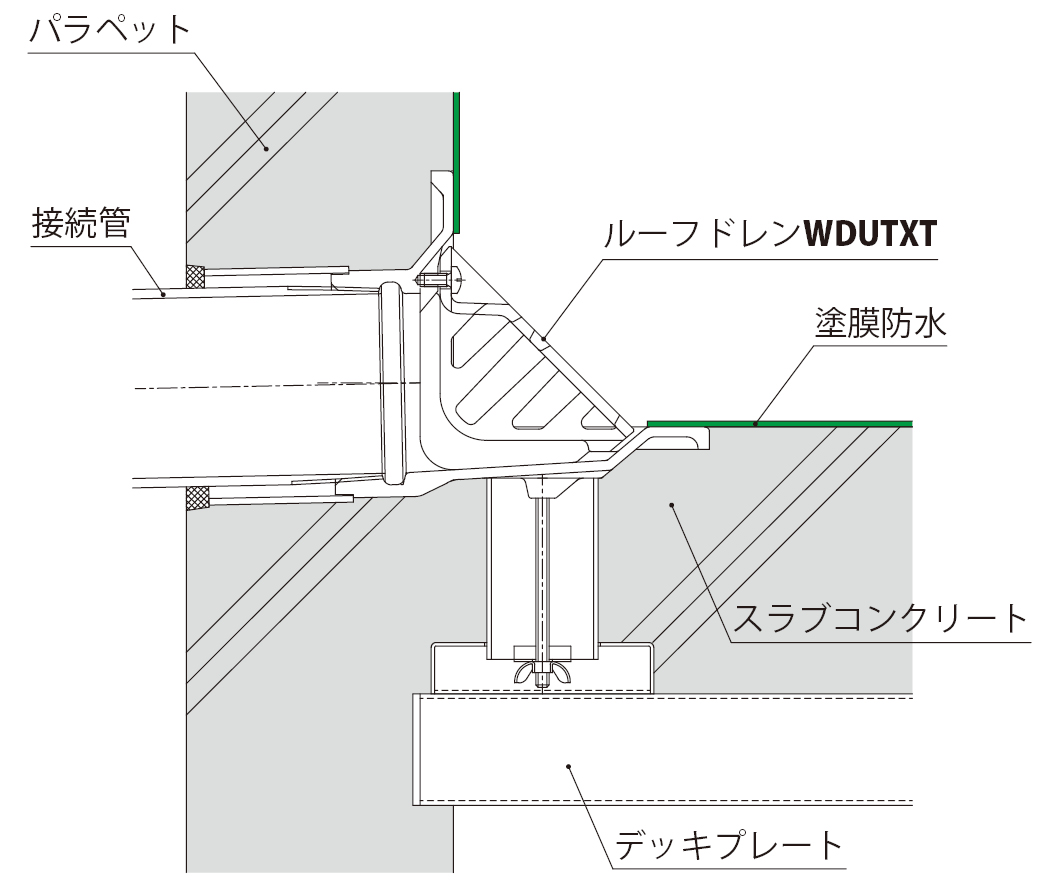

塗膜防水用立ち上がり部用打込金具付
使用場所：屋上
製品の特徴
- 本体形状がフラットで雨水が流れやすく、押えコンクリートのない塗膜防水に最適です。
- ストレーナーは落ち葉や砂などで目詰まりしにくい、立体形状で広い開口部を設けています。
- デッキプレートへの取り付けを、迅速かつ確実に行うことができます。
- 立ち上がり部（パラペット部）用の打込金具が付属しています。

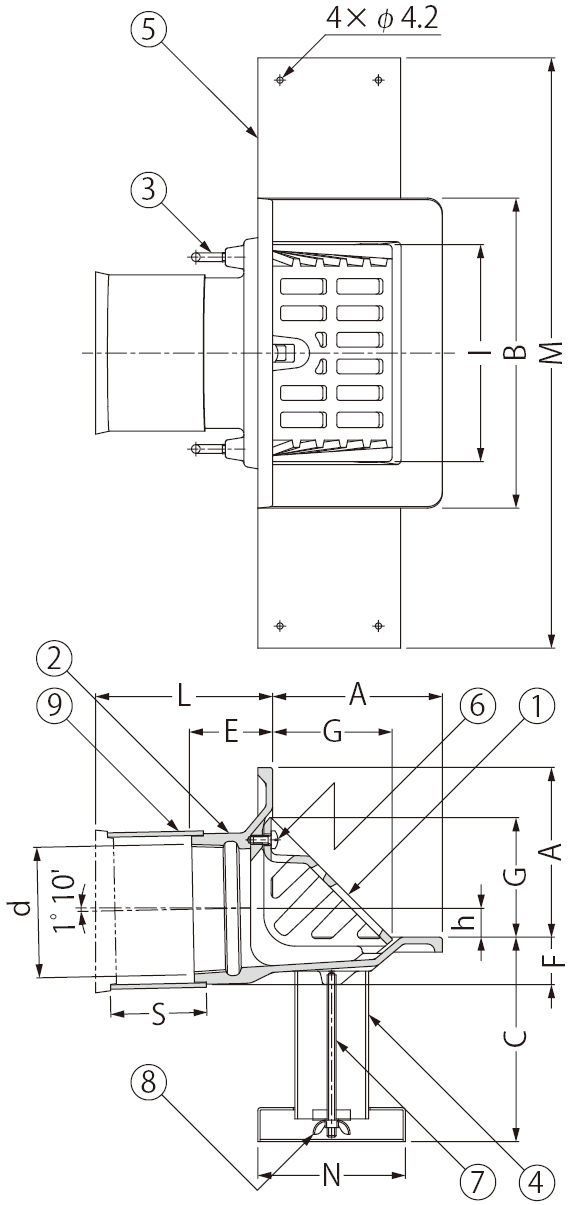

製品図面
部品構成
- ストレーナー
材質：FC150
処理：樹脂系塗装 - 本体
材質：FC150
処理：樹脂系塗装 - アンカー
材質：SWRM8
処理：りん酸塩被膜 - スペーサーA
材質：硬質ポリ塩化ビニル - 固定金具
材質：SGHC - 丸小ねじ
材質：C2700W - 長ねじボルト
材質：SWRM8 - 蝶ナット
材質：SPHC - スペーサーB
材質：硬質ポリ塩化ビニル
付属部品
- 養生シート
- 補助プレート
- ドリルねじ
- 蝶ナット
- 固定プレート
- 長ねじボルト
- 位置決めプレート
- サカメ釘
注文・発注情報
- ご注文の際はC寸法をご指示ください。
＜例＞WDUTXT-75 C=130 L=150
寸法表＜単位：mm＞
| 呼称 | A | B | C | ねじ径d※ | E | F | L | スペーサーB | G | h | I | M | N | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 規格 | 長さS | |||||||||||||
| 75 | 115 | 210 | 70～ | Rc3 | 55 | 32 | 80～ | SU100 | L-55 | 81 | 20 | 147 | 400 | 100 |
| 100 | 140 | 240 | 70～ | Rc4 | 55 | 32 | 80～ | SU125 | L-55 | 106 | 32 | 177 | 400 | 150 |
丸小ねじ寸法表
| 部番 | 品名 | サイズ75 | サイズ100 | 数量 | 備考 |
|---|---|---|---|---|---|
| ⑥ | 丸小ねじ | M6×12 | M6×12 | 1 | － |
価格
| 製品符号－呼称 | 価格（円/個） | 図面・施工要領書等 |
|---|---|---|
| C=70～200 L=80～200 |
||
| WDUTXT-75 | 14,100 |     |
| WDUTXT-100 | 16,800 | |
