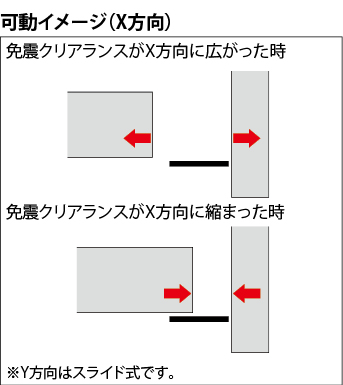

X方向スライド式
Y方向スライド式
製品符号：WMX44E
※設計可動量1200mmは標準例です。
※設計者のご依頼により、他の設計可動量にもご対応させていただきますので、弊社までご相談ください。
※性能指標について
※価格には消費税は含まれておりません。
※価格は1ｍ当りの材料価格です。なお、端数は0.5ｍ単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
EXジョイント免震構造建築用
天井部 免震−免震エキスパンションジョイント
本体パネルステンレス製プレートタイプ エコノミー仕様
X方向スライド式Y方向スライド式
製品写真
性能確認試験動画
製品の特徴
- 免震建築物と免震建築物とを繋ぐ渡り廊下の天井に使用する、免震―免震エキスパンションジョイントです。
- 部品点数を減らしたエコノミータイプです。

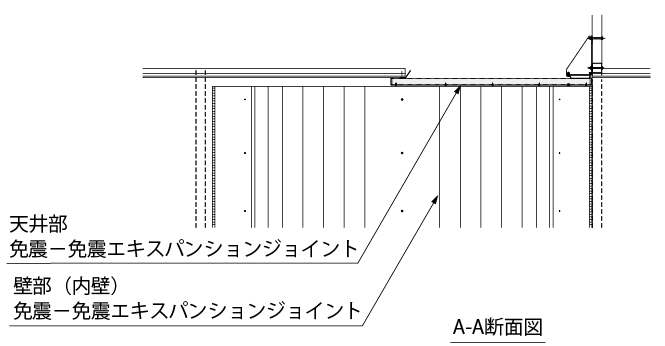

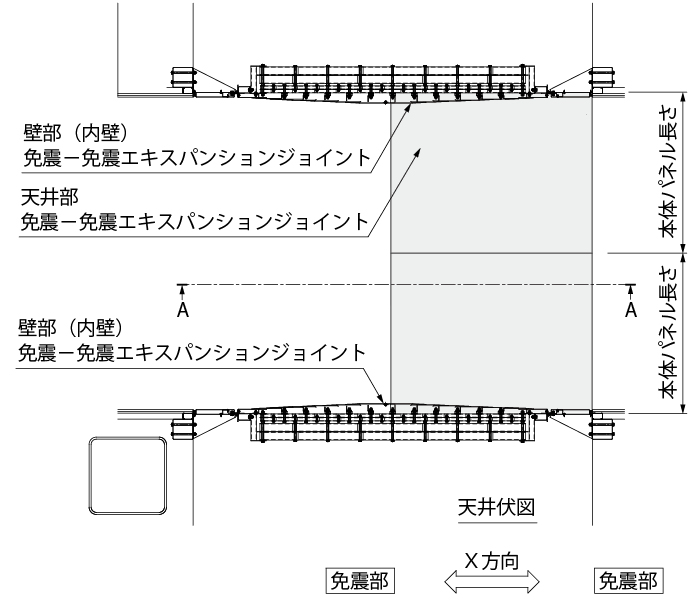

納まり図
製品図面
部品構成
- 本体パネル
材質：SUS304
処理：ヘアライン仕上 - ホルダー
材質：SUS - ブラケット
材質：SUS304 - 吊りボルト
材質：SUS - 六角Uナット
材質：SUS - ドリルねじ
材質：SUS - アンカーボルト
材質：SUS - ガイド
材質：SUS304
- 許容残留変位は100mmです。
- 耐火仕様も製作いたします。
耐火帯の仕様はこちらをご覧ください。 - 本体パネルの塗装仕上に対応しております。
設計情報
寸法表＜単位：mm＞
| 設計可動量 （X・Y方向） |
製品符号 | 呼称 | 本体パネル長さ | 性能指標 |
|---|---|---|---|---|
| 1200 | WMX44E | 120154 | 1500（標準長さ） | A種 |
※設計者のご依頼により、他の設計可動量にもご対応させていただきますので、弊社までご相談ください。
※性能指標について
価格
| 製品符号−呼称 | 設計可動量 （X・Y方向） |
価格（円/ｍ） | 図面等 |
|---|---|---|---|
| WMX44E-120154 | 1200mm | 486,000 |       |
※価格は1ｍ当りの材料価格です。なお、端数は0.5ｍ単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
