ルーフドレン関連製品

防水層貫通用雨水排水管継手　たて引き用　打込型　防水層張掛け幅60ｍｍ　ねじ込み式

アスファルト防水用

製品符号：WSK-2

製品写真

WSK-2

製品の特徴

雨水排水管が、防水層の施されたスラブを貫通する場合に、スラブ上部の排水管と下部の排水管をつなぐ継手です。
スラブ上の防水層の施工が、従来工法に比較して容易に行えます。
継手本体は、コンクリート打設と同時に躯体に埋め込むことができる「打込型」です。
中継用ルーフドレンと異なり、接続部に排水開口がありません。排水機能を必要としない場所にご使用ください。
スラブ上面からの床仕上げ厚さは、約150㎜までです。これ以上の厚さの場合も対応できますので、寸法をご指示ください。

納まり図

HP-2

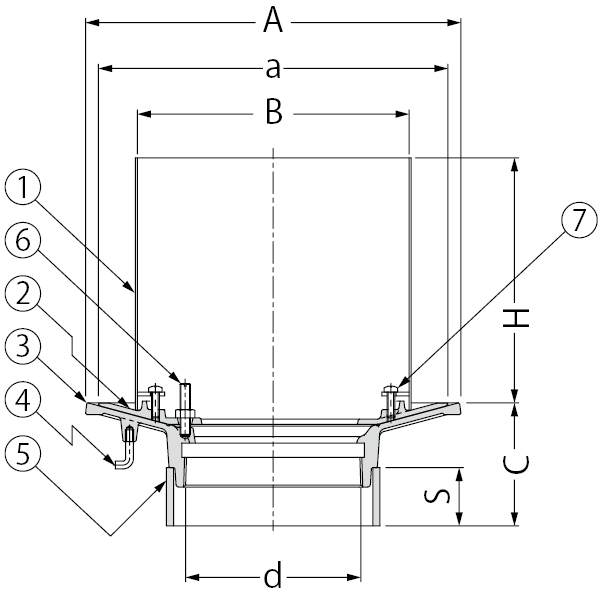

製品図面

HP-2

部品構成

スリーブ
材質：SUS304
防水層押え
材質：FC150
処理：樹脂系塗装
本体
材質：FC150
処理：樹脂系塗装
アンカー
材質：SWRM8
処理：リン酸塩被膜
スペーサー
材質：硬質ポリ塩化ビニル
ボルト
材質：C3602W
丸小ねじ
材質：C2700W

付属部品

養生蓋
蝶ナット
長ねじボルト
位置決めプレート

設計情報

防水層張掛け幅が60mmの幅広のため、防水材との密着性が向上し、より確実な防水施工を可能とし漏水を防ぎます。

注文・発注情報

ご注文の際はC寸法をご指示ください。
＜例＞WSK-2-75　C=120

寸法表＜単位：mm＞

呼称	A	a	B	C	スペーサー規格	スペーサー長さS	ねじ径ｄ	H
75	230	210	159	70～	VU100	C-50	Rc3	190
100	260	240	184	70～	VU125	C-50	Rc4	190
125	290	270	210	70～	VU150	C-50	Rc5	190
150	300	280	235	70～	LP180	C-50	Rc6	190

ボルト・丸小ねじ寸法表

部番	品名	サイズ75	サイズ100	サイズ125	サイズ150	数量	備考
⑥	ボルト	M8×40	M8×40	M8×40	M8×40	3	六角ナット付
⑦	丸小ねじ	M6×20	M6×20	M6×20	M6×20	2	－

価格

製品符号－呼称	価格（円/個）		図面・施工要領書等
製品符号－呼称	C=70～200	C=201～500	図面・施工要領書等
WSK-2-75	34,600	35,100
WSK-2-100	42,800	43,300
WSK-2-125	56,200	56,700
WSK-2-150	68,700	69,200

※価格には消費税は含まれておりません。
