ルーフドレン関連製品

YS-3【ご提案製品】
逆梁用連通管

シート防水用
アスファルト防水用
屋根部塗膜防水用
製品符号：YS-3
使用場所：屋上
露出防水用

製品写真

YS-3

納まり図


YS-1

拡大図

【ご提案製品について】

  1. 標準品以外の製品をご紹介しています。
    参考価格はこちらをご覧ください。

※YS-1（屋上用　露出防水用）はこちらをご覧ください。

※YS-5（バルコニー用）はこちらをご覧ください。

製品の特徴

  • 屋上の逆梁用連通管です。

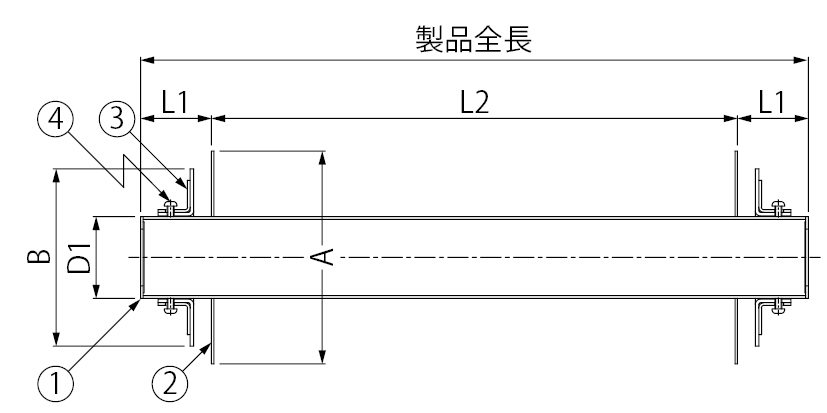

製品図面

YS-2

部品構成

  1. 本体
    材質：SUS304
  2. フランジ
    材質：SUS304
  3. 防水層押え
    材質：SUS304
  4. 丸小ねじ
    材質：SUS304

注文・発注情報

  1. ご注文の際はL1寸法、L2寸法をご指示ください。
  2. ＜例＞
    YS-3　L1=50、L2=950
    （製品全長はL1+L2+L1=50+950+50=1050になります）
    ※下記表より参考価格は、80,700円/個となります。

納期について

この商品は、発注後、1日〜3日程度でお届けできます。
お急ぎの場合にはお問い合わせください。

寸法表＜単位：mm＞

製品符号 A B D1 L1 L2
YS-3 120 100 46 ご指示ください ご指示ください
※YS-3はご指示いただいた、L1寸法とL2寸法で製作が可能です。

参考価格

※ご指示いただいた、L1寸法とL2寸法より製品全長（L1+L2+L1）を算出し、下記表より参考価格をご確認ください。
製品全長
（L1+L2+L1）		 参考価格（円/個）
101〜150 40,000
151〜200 41,800
201〜250 43,500
251〜300 45,200
301〜350 48,400
351〜400 50,100
401〜450 51,800
451〜500 54,800
501〜550 57,800
551〜600 59,500
601〜650 61,200
651〜700 64,100
701〜750 65,800
751〜800 69,300
801〜850 74,900
851〜900 76,600
901〜950 84,800
951〜1000 87,200
1001〜1100 94,400
1101〜1300 101,500
1301〜1500 113,900
1501〜1700 121,000
1701〜1900 128,100
1901〜2100 135,300
※価格には消費税は含まれておりません。

部品価格

部品名 価格
防水層押え 2,600円/個
丸小ねじ 200円/組
※丸小ねじは防水層押え1個につき2本必要です。（2本/組）
※価格には消費税は含まれておりません。
