製品符号：YT-A
※価格には消費税は含まれておりません。
フロアーハッチ
後付型 転落防止安全梯子
製品写真

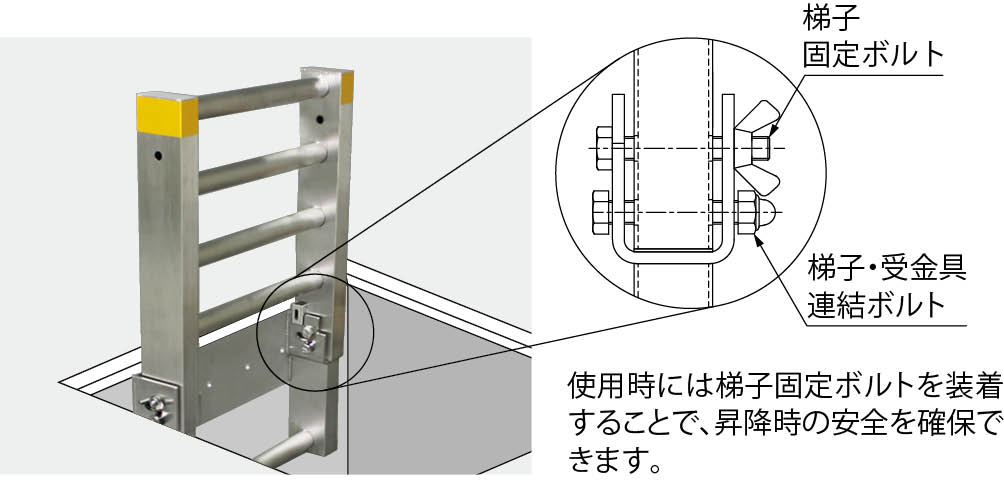

使用時（梯子を持ち上げた状態）
製品の特徴
- 床点検口内に収納可能な、転落防止機能付の昇降梯子です。
- 収納時は転落防止柵、使用時は梯子として上り下りが安全に行えます。
- 梯子は簡単な操作で持ち上げ、確実な固定ができます。
- 躯体にあと施工アンカーで設置する後付タイプです。
- 日本下水道協会規格 JSWAS G-4 に基づいた強度設計を行っています。
強度
耐荷重4.5kN（450kg：人荷重150kg×安全率3）製品図面
※梯子収納時、「④梯子固定ボルト」は保管用孔に装着してください。
※フロアーハッチMSEOと組み合わせた例です。
部品構成
- 梯子
材質：SUS304 - 受金具
材質：SUS304 - 梯子・受金具連結ボルト
・六角ボルト（M12×80）
材質：SUS304
・キャップ付Uナット（M12）
材質：SUS304 - 梯子固定ボルト
・六角ボルト（M12×80）
材質：SUS304
・蝶ナット 2種（M12）
材質：SUS304 - あと施工アンカー（呼び10・全長60mm）
材質：SUS304 - 反射テープ
付属部品
- 注意書きプレート
設計情報
- フロアーハッチの内径560mm以上に取り付けができます。
- 設置には、フロアーハッチの枠高さ+135mm以上必要です。
施工情報
- フロアーハッチの裏面に補強材等が突出している場合は、梯子の取付位置に注意が必要です。
寸法・質量表＜単位：mm＞
| 呼称 | A | B | C | D | E | F | 質量 | 梯子の質量 |
|---|---|---|---|---|---|---|---|---|
| 600 | 560以上 | 418.5 | 460 | 135 | 67.5 | 265 | 11.8kg | 6.2kg |
価格
| 製品符号・呼称 | 価格（円/組） | 図面・施工要領書等 |
|---|---|---|
| YT-600A | 90,000 |      |
