スチール製グレーチング

製品符号：Z-AZ（グレーチング長さb=997・995用）
　　　　　Z-AQZ（グレーチング長さb=498用）

定尺長さ：2000mm

グレーチングの定尺長さにより、固定ボルトのピッチ寸法が異なります。
詳細は以下をご覧ください。

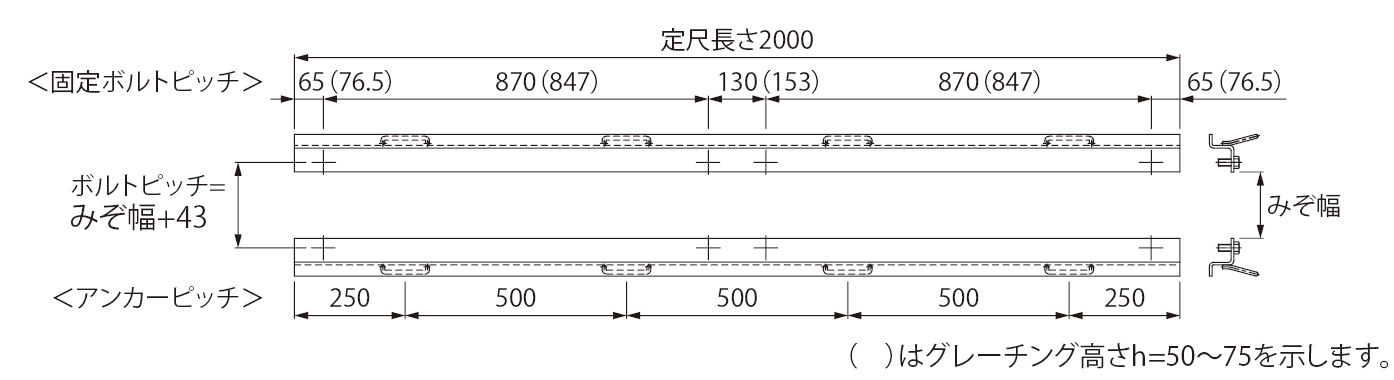

〔Z-AZ〕グレーチング長さ b=997・995用

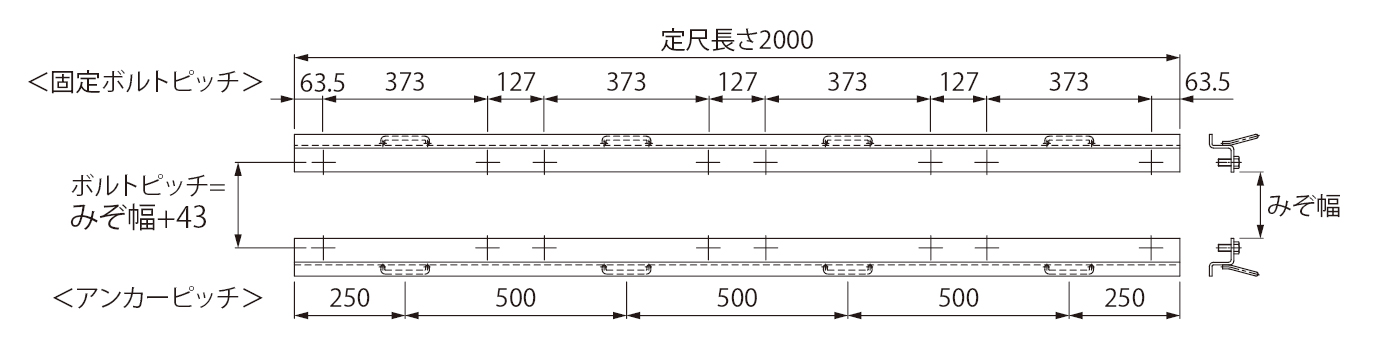

〔Z-AQZ〕グレーチング長さ b=498用

製品符号	h	H	質量（kg/本）	価格（円/m）	幅決めプレート加工費（円/m）
Z-32AZ	32	43	11.5	17,400	1,600
Z-38AZ	38	49	12.1	18,400	1,600
Z-44AZ	44	55	12.7	18,800	1,600
Z-50AZ	50	61	13.2	19,800	1,600
Z-55AZ	55	66	13.7	20,200	1,600
Z-60AZ	60	71	14.2	20,600	1,600
Z-65AZ	65	76	14.6	21,000	1,600
Z-75AZ	75	86	15.6	21,600	1,600

※両側1m当りの価格です。
※ボルト部品は、電気亜鉛めっき仕上です。溶融亜鉛めっきに変更する場合は、上記価格に1,200円／m加算してください。

製品符号	h	H	質量（kg/本）	価格（円/m）	幅決めプレート加工費（円/m）
Z-50AQZ	50	61	13.2	23,800	1,600
Z-55AQZ	55	66	13.7	24,200	1,600

※両側1m当りの価格です。
※ボルト部品は、電気亜鉛めっき仕上です。溶融亜鉛めっきに変更する場合は、上記価格に2,400円／m加算してください。

ボルト部品は、通常「電気亜鉛めっき」仕上となりますが、設置環境により「溶融亜鉛めっき」への変更も承ります。なお、溶融亜鉛めっき仕様の場合、締結部品（キャップ付Uナット）は「キャップ付ナット」と「ばね座金」の組み合わせとなります。
