ステンレス製グレーチング

落葉ゴミ落下防止・ガタツキ防止型
バスケット・ボルトキャップ付　ボルト固定式　集水桝用　ステンレス製グレーチング

グレーチング製品符号：SMQWL-DC,SMWL-DC
バスケット製品符号：DK-S

製品写真

バスケット付　ステンレス製グレーチング　集水桝用

製品の特徴

蓋と受枠のガタツキや音の発生を抑えるボルト固定式です。
ボルト固定部にゴミや埃が溜まるのを防止する、ボルトキャップ付です。
ステンレス製グレーチングとバスケット、受枠で構成された集水桝用です。
バスケットにより、グレーチングのすきまから集水桝内へ落葉やゴミが落下するのを防ぎます。
底板部にはφ6の開孔を、側面部にオーバーフロー対策用の長穴を設け、ゴミが堆積しても雨水が溢れにくい構造です。
バスケットは清掃、管理作業の際に容易に持ち上げることができる把手付です。
バスケットは耐久性、耐食性に優れたステンレス製です。
バスケットは環境にやさしい無溶接工法です。

「落葉」を集める「バスケット」が付属し、メンテナンス時の「助っ人」になることから「落葉助っ人」と名付けました。
集水桝の清掃、管理作業の軽減に貢献します。

納まり図

DC+DK-S

製品図面

バスケット付　ステンレス製グレーチング　集水桝用

部品構成

メインバー
材質：SUS304
クロスバー
材質：SUS304
サイドバー
材質：SUS304
受枠
材質：SUS304
固定ボルト（M8×16）
材質：SUS304
平座金
材質：SUS304
キャップ付Uナット（M8）
材質：SUS304
ボルトキャップ
材質：SUS304
アンカー
材質：SECC
バスケット
材質：SUS304

ボルト固定部詳細図

ボルトキャップ

バスケット詳細図

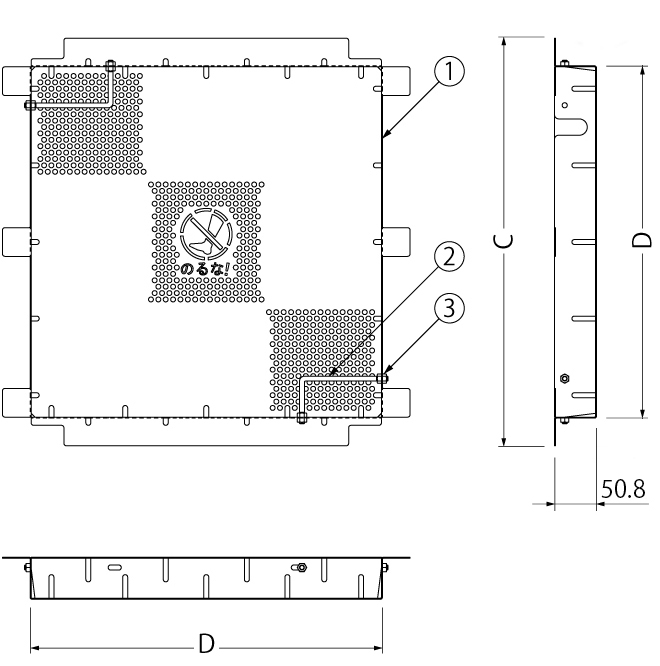

バスケット　DK-S　製品図面

バスケット部品構成

バスケット本体
材質：SUS304
把手
材質：SUS304
六角ナット
材質：SUS304

バスケット寸法・質量表＜単位：mm＞

製品符号	C	D	質量（kg）
DK-250-S	297.6	229.2	0.7
DK-300-S	347.6	279.2	0.9
DK-350-S	397.6	329.2	1.0
DK-400-S	447.6	379.2	1.4
DK-450-S	497.6	429.2	1.5
DK-500-S	547.6	479.2	1.8
DK-550-S	597.6	529.2	2.1
DK-600-S	647.6	579.2	2.7

ワンポイント情報

落葉助っ人とボルト固定用集水桝の材質別の適合について

設計情報

バスケットの排水機能維持のため、定期的に掃除を行ってください。
バスケットをセットした際に、グレーチングが受枠の上面より0.8mm高くなります。

注文・発注情報

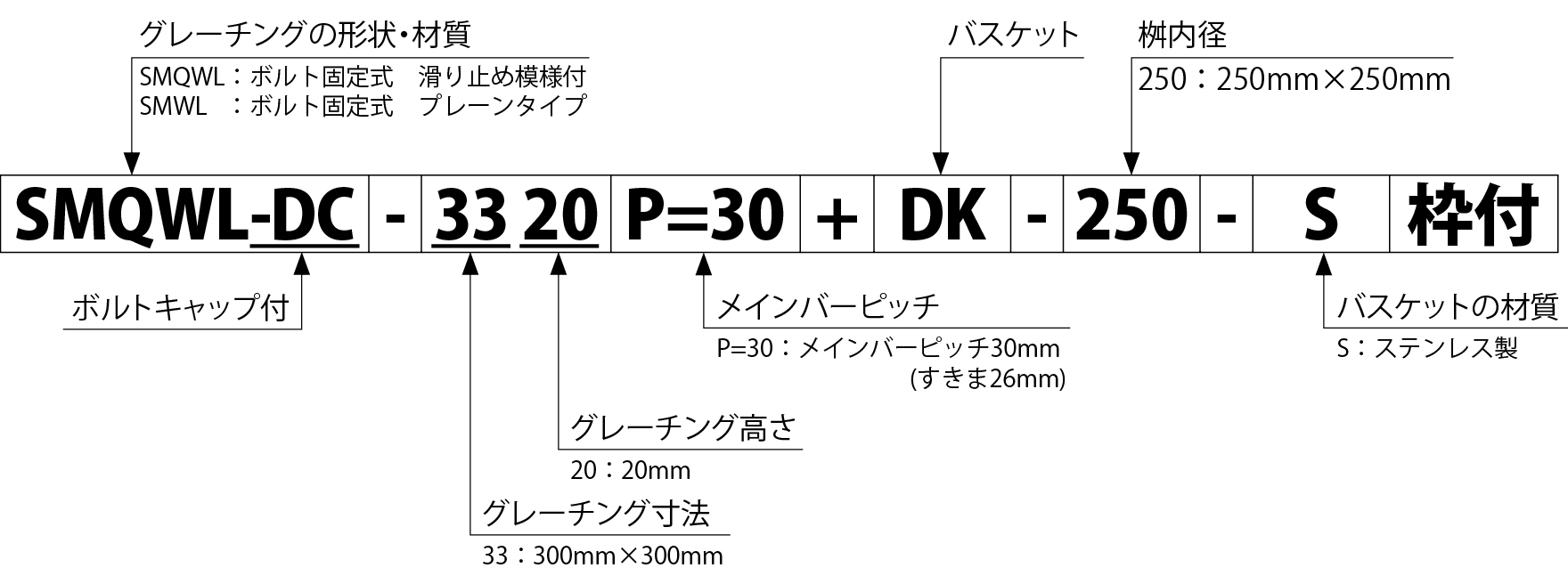

ご注文の際は、製品符号・呼称・グレーチングのピッチをご指示ください。
＜例＞桝内径250用、すきま26mm（P=30）の場合

グレーチング適合機種

製品符号	材質	タイプ	メインバーピッチ（mm）
SMQWL-DC	ステンレス製	ボルトキャップ付ボルト固定式滑り止め模様付	30/22/15/13/10
SMWL-DC	ステンレス製	ボルトキャップ付ボルト固定式プレーンタイプ	30/22/15/13

価格

ボルトキャップ付　ボルト固定式　滑り止め模様付 SMQWL-DC
すきま26mm（P=30）/すきま18mm（P=22）/すきま11mm（P=15）/すきま9mm（P=13）/すきま6mm（P=10）
ボルトキャップ付　ボルト固定式　プレーンタイプ SMWL-DC
すきま26mm（P=30）/すきま18mm（P=22）/すきま11mm（P=15）/すきま9mm（P=13）

バスケット付　ボルトキャップ付　ボルト固定式　滑り止め模様付　集水桝用ステンレス製グレーチング
SMQWL-DC　すきま26mm（P=30）　価格

桝内径（mm）	製品符号－呼称	グレーチング寸法（mm）	適用荷重	総質量（kg）	価格				セット価格（円/組）	図面・施工要領書等
桝内径（mm）	製品符号－呼称	グレーチング寸法（mm）	適用荷重	総質量（kg）	グレーチング（円/枚）	受枠（円/枚）	ボルトキャップ（円/組）	バスケット（円/個）	セット価格（円/組）	図面・施工要領書等
250×250	SMQWL-DC-3320+ DK-250-S	300×300×20	歩行用	4.7	23,400	15,300	3,200	16,700	58,600
	SMQWL-DC-3325+ DK-250-S	300×300×25	T-2	5.4	24,100	15,900	3,200	16,700	59,900
	SMQWL-DC-3332+ DK-250-S	300×300×32	T-14	6.4	28,600	16,700	3,200	16,700	65,200
	SMQWL-DC-3338+ DK-250-S	300×300×38	T-20	7.3	32,000	18,100	3,200	16,700	70,000
300×300	SMQWL-DC-3520A+ DK-300-S	350×350×20	歩行用	5.9	29,700	16,200	3,200	17,900	67,000
	SMQWL-DC-3525A+ DK-300-S	350×350×25	T-2	6.9	33,000	16,900	3,200	17,900	71,000
	SMQWL-DC-3532A+ DK-300-S	350×350×32	T-2	8.1	37,500	17,400	3,200	17,900	76,000
	SMQWL-DC-3538A+ DK-300-S	350×350×38	T-14	9.6	40,600	19,200	3,200	17,900	80,900
350×350	SMQWL-DC-4420+ DK-350-S	400×400×20	歩行用	7.6	35,100	17,000	3,200	18,700	74,000
	SMQWL-DC-4425+ DK-350-S	400×400×25	歩行用	8.6	37,900	17,800	3,200	18,700	77,600
	SMQWL-DC-4432+ DK-350-S	400×400×32	T-2	10.1	46,300	18,400	3,200	18,700	86,600
	SMQWL-DC-4450+ DK-350-S	400×400×50	T-20	14.6	59,500	22,200	3,200	18,700	103,600
400×400	SMQWL-DC-4520A+ DK-400-S	450×450×20	歩行用	9.2	39,700	17,600	3,200	21,100	81,600
	SMQWL-DC-4525A+ DK-400-S	450×450×25	歩行用	10.5	43,800	18,700	3,200	21,100	86,800
	SMQWL-DC-4532A+ DK-400-S	450×450×32	T-2	12.5	50,800	19,500	3,200	21,100	94,600
	SMQWL-DC-4550A+ DK-400-S	450×450×50	T-14	17.7	70,800	23,200	3,200	21,100	118,300
450×450	SMQWL-DC-5520+ DK-450-S	500×500×20	歩行用	10.9	47,400	18,500	3,200	23,100	92,200
	SMQWL-DC-5525+ DK-450-S	500×500×25	歩行用	12.7	53,400	19,800	3,200	23,100	99,500
	SMQWL-DC-5532+ DK-450-S	500×500×32	歩行用	15.4	63,900	20,600	3,200	23,100	110,800
	SMQWL-DC-5538+ DK-450-S	500×500×38	T-2	17.2	68,500	22,700	3,200	23,100	117,500
	SMQWL-DC-5550+ DK-450-S	500×500×50	T-14	21.1	81,800	23,900	3,200	23,100	132,000
500×500	SMQWL-DC-5520A+ DK-500-S	550×550×20	歩行用	12.7	49,700	21,200	3,200	43,000	117,100
	SMQWL-DC-5538A+ DK-500-S	550×550×38	T-2	20.7	84,400	24,700	3,200	43,000	155,300
	SMQWL-DC-5550A+ DK-500-S	550×550×50	T-6	26.1	102,200	26,300	3,200	43,000	174,700
550×550	SMQWL-DC-6620+ DK-550-S	600×600×20	歩行用	14.5	57,200	21,700	3,200	43,800	125,900
550×550	SMQWL-DC-6638+ DK-550-S	600×600×38	T-2	23.7	102,100	26,200	3,200	43,800	175,300
600×600	SMQWL-DC-6520A+ DK-600-S	650×650×20	歩行用	17.0	63,200	22,700	3,200	44,400	133,500
600×600	SMQWL-DC-6550A+ DK-600-S	650×650×50	T-2	35.0	134,600	28,900	3,200	44,400	211,100

※価格には消費税は含まれておりません。

バスケット付　ボルトキャップ付　ボルト固定式　滑り止め模様付　集水桝用ステンレス製グレーチング
SMQWL-DC　すきま18mm（P=22）　価格

桝内径（mm）	製品符号－呼称	グレーチング寸法（mm）	適用荷重	総質量（kg）	価格				セット価格（円/組）	図面・施工要領書等
桝内径（mm）	製品符号－呼称	グレーチング寸法（mm）	適用荷重	総質量（kg）	グレーチング（円/枚）	受枠（円/枚）	ボルトキャップ（円/組）	バスケット（円/個）	セット価格（円/組）	図面・施工要領書等
250×250	SMQWL-DC-3320+ DK-250-S	300×300×20	T-2	5.5	26,700	15,300	3,200	16,700	61,900
	SMQWL-DC-3325+ DK-250-S	300×300×25	T-2	6.3	28,900	15,900	3,200	16,700	64,700
	SMQWL-DC-3332+ DK-250-S	300×300×32	T-14	7.6	34,400	16,700	3,200	16,700	71,000
	SMQWL-DC-3338+ DK-250-S	300×300×38	T-20	8.8	41,800	18,100	3,200	16,700	79,800
300×300	SMQWL-DC-3520A+ DK-300-S	350×350×20	歩行用	7.0	35,100	16,200	3,200	17,900	72,400
	SMQWL-DC-3525A+ DK-300-S	350×350×25	T-2	8.1	37,700	16,900	3,200	17,900	75,700
	SMQWL-DC-3532A+ DK-300-S	350×350×32	T-14	9.5	45,000	17,400	3,200	17,900	83,500
	SMQWL-DC-3538A+ DK-300-S	350×350×38	T-20	11.3	50,400	19,200	3,200	17,900	90,700
350×350	SMQWL-DC-4420+ DK-350-S	400×400×20	歩行用	8.6	42,500	17,000	3,200	18,700	81,400
	SMQWL-DC-4425+ DK-350-S	400×400×25	T-2	10.1	48,000	17,800	3,200	18,700	87,700
	SMQWL-DC-4432+ DK-350-S	400×400×32	T-2	12.1	56,200	18,400	3,200	18,700	96,500
	SMQWL-DC-4438+ DK-350-S	400×400×38	T-14	13.8	64,900	20,400	3,200	18,700	107,200
	SMQWL-DC-4450+ DK-350-S	400×400×50	T-20	17.0	74,500	22,200	3,200	18,700	118,600
400×400	SMQWL-DC-4520A+ DK-400-S	450×450×20	歩行用	10.9	51,500	17,600	3,200	21,100	93,400
	SMQWL-DC-4525A+ DK-400-S	450×450×25	歩行用	12.6	59,300	18,700	3,200	21,100	102,300
	SMQWL-DC-4532A+ DK-400-S	450×450×32	T-2	15.1	68,000	19,500	3,200	21,100	111,800
	SMQWL-DC-4538A+ DK-400-S	450×450×38	T-6	17.7	74,700	21,500	3,200	21,100	120,500
	SMQWL-DC-4550A+ DK-400-S	450×450×50	T-20	21.8	89,300	23,200	3,200	21,100	136,800
450×450	SMQWL-DC-5520+ DK-450-S	500×500×20	歩行用	12.7	61,000	18,500	3,200	23,100	105,800
	SMQWL-DC-5525+ DK-450-S	500×500×25	歩行用	15.1	70,500	19,800	3,200	23,100	116,600
	SMQWL-DC-5532+ DK-450-S	500×500×32	T-2	18.0	82,600	20,600	3,200	23,100	129,500
	SMQWL-DC-5550+ DK-450-S	500×500×50	T-20	25.8	107,100	23,900	3,200	23,100	157,300
500×500	SMQWL-DC-5520A+ DK-500-S	550×550×20	歩行用	14.7	62,000	21,200	3,200	43,000	129,400
	SMQWL-DC-5532A+ DK-500-S	550×550×32	T-2	21.2	87,200	22,500	3,200	43,000	155,900
	SMQWL-DC-5550A+ DK-500-S	550×550×50	T-14	31.0	130,700	26,300	3,200	43,000	203,200
550×550	SMQWL-DC-6620+ DK-550-S	600×600×20	歩行用	17.0	74,400	21,700	3,200	43,800	143,100
550×550	SMQWL-DC-6632+ DK-550-S	600×600×32	T-2	25.2	106,800	23,700	3,200	43,800	177,500
600×600	SMQWL-DC-6520A+ DK-600-S	650×650×20	歩行用	20.1	81,300	22,700	3,200	44,400	151,600
	SMQWL-DC-6538A+ DK-600-S	650×650×38	T-2	33.7	134,600	27,600	3,200	44,400	209,800
	SMQWL-DC-6550A+ DK-600-S	650×650×50	T-6	42.6	174,600	28,900	3,200	44,400	251,100

※価格には消費税は含まれておりません。

バスケット付　ボルトキャップ付　ボルト固定式　滑り止め模様付　集水桝用ステンレス製グレーチング
SMQWL-DC　すきま11mm（P=15）　価格

桝内径（mm）	製品符号－呼称	グレーチング寸法（mm）	適用荷重	総質量（kg）	価格				セット価格（円/組）	図面・施工要領書等
桝内径（mm）	製品符号－呼称	グレーチング寸法（mm）	適用荷重	総質量（kg）	グレーチング（円/枚）	受枠（円/枚）	ボルトキャップ（円/組）	バスケット（円/個）	セット価格（円/組）	図面・施工要領書等
250×250	SMQWL-DC-3320+ DK-250-S	300×300×20	T-2	6.4	36,100	15,300	3,200	16,700	71,300
	SMQWL-DC-3325+ DK-250-S	300×300×25	T-14	7.7	39,400	15,900	3,200	16,700	75,200
	SMQWL-DC-3332+ DK-250-S	300×300×32	T-20	9.3	46,100	16,700	3,200	16,700	82,700
300×300	SMQWL-DC-3520A+ DK-300-S	350×350×20	T-2	8.5	47,000	16,200	3,200	17,900	84,300
	SMQWL-DC-3525A+ DK-300-S	350×350×25	T-6	10.2	50,600	16,900	3,200	17,900	88,600
	SMQWL-DC-3532A+ DK-300-S	350×350×32	T-20	12.2	60,800	17,400	3,200	17,900	99,300
350×350	SMQWL-DC-4420+ DK-350-S	400×400×20	T-2	10.8	58,800	17,000	3,200	18,700	97,700
	SMQWL-DC-4425+ DK-350-S	400×400×25	T-2	12.6	66,200	17,800	3,200	18,700	105,900
	SMQWL-DC-4432+ DK-350-S	400×400×32	T-14	15.3	77,900	18,400	3,200	18,700	118,200
	SMQWL-DC-4438+ DK-350-S	400×400×38	T-20	18.1	86,100	20,400	3,200	18,700	128,400
400×400	SMQWL-DC-4520A+ DK-400-S	450×450×20	歩行用	13.4	64,100	17,600	3,200	21,100	106,000
	SMQWL-DC-4525A+ DK-400-S	450×450×25	T-2	15.7	71,900	18,700	3,200	21,100	114,900
	SMQWL-DC-4532A+ DK-400-S	450×450×32	T-14	19.2	89,500	19,500	3,200	21,100	133,300
	SMQWL-DC-4538A+ DK-400-S	450×450×38	T-20	22.5	104,300	21,500	3,200	21,100	150,100
450×450	SMQWL-DC-5520+ DK-450-S	500×500×20	歩行用	15.9	85,900	18,500	3,200	23,100	130,700
	SMQWL-DC-5525+ DK-450-S	500×500×25	T-2	19.3	89,400	19,800	3,200	23,100	135,500
	SMQWL-DC-5532+ DK-450-S	500×500×32	T-2	23.5	107,400	20,600	3,200	23,100	154,300
	SMQWL-DC-5538+ DK-450-S	500×500×38	T-14	26.7	122,500	22,700	3,200	23,100	171,500
	SMQWL-DC-5550+ DK-450-S	500×500×50	T-20	33.5	146,600	23,900	3,200	23,100	196,800
500×500	SMQWL-DC-5520A+ DK-500-S	550×550×20	歩行用	18.6	91,300	21,200	3,200	43,000	158,700
	SMQWL-DC-5525A+ DK-500-S	550×550×25	T-2	22.2	102,700	21,600	3,200	43,000	170,500
	SMQWL-DC-5538A+ DK-500-S	550×550×38	T-14	32.0	140,800	24,700	3,200	43,000	211,700
	SMQWL-DC-5550A+ DK-500-S	550×550×50	T-20	40.7	176,300	26,300	3,200	43,000	248,800
550×550	SMQWL-DC-6620+ DK-550-S	600×600×20	歩行用	21.6	98,500	21,700	3,200	43,800	167,200
	SMQWL-DC-6632+ DK-550-S	600×600×32	T-2	32.1	152,200	23,700	3,200	43,800	222,900
	SMQWL-DC-6638+ DK-550-S	600×600×38	T-6	37.5	171,200	26,200	3,200	43,800	244,400
	SMQWL-DC-6650+ DK-550-S	600×600×50	T-20	47.6	214,200	27,500	3,200	43,800	288,700
600×600	SMQWL-DC-6520A+ DK-600-S	650×650×20	歩行用	25.1	109,400	22,700	3,200	44,400	179,700
	SMQWL-DC-6532A+ DK-600-S	650×650×32	T-2	37.3	165,000	24,800	3,200	44,400	237,400
	SMQWL-DC-6550A+ DK-600-S	650×650×50	T-20	55.1	238,900	28,900	3,200	44,400	315,400

※価格には消費税は含まれておりません。

バスケット付　ボルトキャップ付　ボルト固定式　滑り止め模様付　集水桝用ステンレス製グレーチング
SMQWL-DC　すきま9mm（P=13）　価格

桝内径（mm）	製品符号－呼称	グレーチング寸法（mm）	適用荷重	総質量（kg）	価格				セット価格（円/組）	図面・施工要領書等
桝内径（mm）	製品符号－呼称	グレーチング寸法（mm）	適用荷重	総質量（kg）	グレーチング（円/枚）	受枠（円/枚）	ボルトキャップ（円/組）	バスケット（円/個）	セット価格（円/組）	図面・施工要領書等
250×250	SMQWL-DC-3320+ DK-250-S	300×300×20	T-6	7.0	40,100	15,300	3,200	16,700	75,300
	SMQWL-DC-3325+ DK-250-S	300×300×25	T-20	8.4	43,200	15,900	3,200	16,700	79,000
	SMQWL-DC-3332+ DK-250-S	300×300×32	T-20	10.2	55,600	16,700	3,200	16,700	92,200
300×300	SMQWL-DC-3520A+ DK-300-S	350×350×20	T-2	9.4	52,500	16,200	3,200	17,900	89,800
	SMQWL-DC-3525A+ DK-300-S	350×350×25	T-14	11.3	55,600	16,900	3,200	17,900	93,600
	SMQWL-DC-3532A+ DK-300-S	350×350×32	T-20	13.6	71,200	17,400	3,200	17,900	109,700
350×350	SMQWL-DC-4420+ DK-350-S	400×400×20	T-2	11.8	66,000	17,000	3,200	18,700	104,900
	SMQWL-DC-4425+ DK-350-S	400×400×25	T-2	13.9	73,700	17,800	3,200	18,700	113,400
	SMQWL-DC-4432+ DK-350-S	400×400×32	T-14	16.9	90,500	18,400	3,200	18,700	130,800
	SMQWL-DC-4438+ DK-350-S	400×400×38	T-20	20.0	96,100	20,400	3,200	18,700	138,400
400×400	SMQWL-DC-4520A+ DK-400-S	450×450×20	T-2	14.8	72,500	17,600	3,200	21,100	114,400
	SMQWL-DC-4525A+ DK-400-S	450×450×25	T-2	17.5	80,200	18,700	3,200	21,100	123,200
	SMQWL-DC-4532A+ DK-400-S	450×450×32	T-14	21.3	105,300	19,500	3,200	21,100	149,100
	SMQWL-DC-4538A+ DK-400-S	450×450×38	T-20	25.2	115,300	21,500	3,200	21,100	161,100
450×450	SMQWL-DC-5520+ DK-450-S	500×500×20	歩行用	17.5	97,000	18,500	3,200	23,100	141,800
	SMQWL-DC-5525+ DK-450-S	500×500×25	T-2	21.3	99,400	19,800	3,200	23,100	145,500
	SMQWL-DC-5532+ DK-450-S	500×500×32	T-14	26.0	125,800	20,600	3,200	23,100	172,700
	SMQWL-DC-5538+ DK-450-S	500×500×38	T-20	29.7	135,000	22,700	3,200	23,100	184,000
500×500	SMQWL-DC-5520A+ DK-500-S	550×550×20	歩行用	20.2	101,200	21,200	3,200	43,000	168,600
	SMQWL-DC-5525A+ DK-500-S	550×550×25	T-2	24.2	115,800	21,600	3,200	43,000	183,600
	SMQWL-DC-5538A+ DK-500-S	550×550×38	T-14	35.2	158,600	24,700	3,200	43,000	229,500
	SMQWL-DC-5550A+ DK-500-S	550×550×50	T-20	44.7	199,000	26,300	3,200	43,000	271,500
550×550	SMQWL-DC-6620+ DK-550-S	600×600×20	歩行用	23.7	111,600	21,700	3,200	43,800	180,300
	SMQWL-DC-6625+ DK-550-S	600×600×25	T-2	28.6	137,800	22,500	3,200	43,800	207,300
	SMQWL-DC-6638+ DK-550-S	600×600×38	T-14	41.6	192,500	26,200	3,200	43,800	265,700
	SMQWL-DC-6650+ DK-550-S	600×600×50	T-20	52.9	241,900	27,500	3,200	43,800	316,400
600×600	SMQWL-DC-6520A+ DK-600-S	650×650×20	歩行用	27.8	121,300	22,700	3,200	44,400	191,600
	SMQWL-DC-6532A+ DK-600-S	650×650×32	T-2	41.7	187,200	24,800	3,200	44,400	259,600
	SMQWL-DC-6538A+ DK-600-S	650×650×38	T-6	48.6	214,000	27,600	3,200	44,400	289,200
	SMQWL-DC-6550A+ DK-600-S	650×650×50	T-20	61.8	265,600	28,900	3,200	44,400	342,100

※価格には消費税は含まれておりません。

バスケット付　ボルトキャップ付　ボルト固定式　滑り止め模様付　集水桝用ステンレス製グレーチング
SMQWL-DC　すきま6mm（P=10）　価格

桝内径（mm）	製品符号－呼称	グレーチング寸法（mm）	適用荷重	総質量（kg）	価格				セット価格（円/組）	図面・施工要領書等
桝内径（mm）	製品符号－呼称	グレーチング寸法（mm）	適用荷重	総質量（kg）	グレーチング（円/枚）	受枠（円/枚）	ボルトキャップ（円/組）	バスケット（円/個）	セット価格（円/組）	図面・施工要領書等
250×250	SMQWL-DC-3320+ DK-250-S	300×300×20	T-14	8.3	50,000	15,300	3,200	16,700	85,200
250×250	SMQWL-DC-3325+ DK-250-S	300×300×25	T-20	10.0	56,000	15,900	3,200	16,700	91,800
300×300	SMQWL-DC-3520A+ DK-300-S	350×350×20	T-2	11.0	61,700	16,200	3,200	17,900	99,000
	SMQWL-DC-3525A+ DK-300-S	350×350×25	T-14	13.3	71,100	16,900	3,200	17,900	109,100
	SMQWL-DC-3532A+ DK-300-S	350×350×32	T-20	16.3	85,500	17,400	3,200	17,900	124,000
350×350	SMQWL-DC-4420+ DK-350-S	400×400×20	T-2	13.9	73,300	17,000	3,200	18,700	112,200
	SMQWL-DC-4425+ DK-350-S	400×400×25	T-14	16.7	85,300	17,800	3,200	18,700	125,000
	SMQWL-DC-4432+ DK-350-S	400×400×32	T-20	20.7	102,100	18,400	3,200	18,700	142,400
400×400	SMQWL-DC-4520A+ DK-400-S	450×450×20	T-2	17.4	94,700	17,600	3,200	21,100	136,600
	SMQWL-DC-4525A+ DK-400-S	450×450×25	T-6	20.9	112,700	18,700	3,200	21,100	155,700
	SMQWL-DC-4532A+ DK-400-S	450×450×32	T-20	25.9	133,800	19,500	3,200	21,100	177,600
450×450	SMQWL-DC-5520+ DK-450-S	500×500×20	T-2	20.9	105,800	18,500	3,200	23,100	150,600
	SMQWL-DC-5525+ DK-450-S	500×500×25	T-2	25.2	124,300	19,800	3,200	23,100	170,400
	SMQWL-DC-5532+ DK-450-S	500×500×32	T-14	31.4	150,500	20,600	3,200	23,100	197,400
	SMQWL-DC-5538+ DK-450-S	500×500×38	T-20	36.8	169,800	22,700	3,200	23,100	218,800
500×500	SMQWL-DC-5520A+ DK-500-S	550×550×20	歩行用	24.9	141,900	21,200	3,200	43,000	209,300
	SMQWL-DC-5532A+ DK-500-S	550×550×32	T-14	37.6	195,200	22,500	3,200	43,000	263,900
	SMQWL-DC-5538A+ DK-500-S	550×550×38	T-20	44.0	227,700	24,700	3,200	43,000	298,600
550×550	SMQWL-DC-6620+ DK-550-S	600×600×20	歩行用	29.2	168,600	21,700	3,200	43,800	237,300
	SMQWL-DC-6625+ DK-550-S	600×600×25	T-2	35.3	195,900	22,500	3,200	43,800	265,400
	SMQWL-DC-6632+ DK-550-S	600×600×32	T-6	44.2	237,000	23,700	3,200	43,800	307,700
	SMQWL-DC-6638+ DK-550-S	600×600×38	T-14	51.8	277,200	26,200	3,200	43,800	350,400
	SMQWL-DC-6650+ DK-550-S	600×600×50	T-20	66.7	378,700	27,500	3,200	43,800	453,200
600×600	SMQWL-DC-6520A+ DK-600-S	650×650×20	歩行用	34.2	191,000	22,700	3,200	44,400	261,300
	SMQWL-DC-6525A+ DK-600-S	650×650×25	T-2	41.4	218,100	23,500	3,200	44,400	289,200
	SMQWL-DC-6532A+ DK-600-S	650×650×32	T-6	51.7	263,700	24,800	3,200	44,400	336,100
	SMQWL-DC-6538A+ DK-600-S	650×650×38	T-14	60.5	308,300	27,600	3,200	44,400	383,500
	SMQWL-DC-6550A+ DK-600-S	650×650×50	T-20	77.9	423,800	28,900	3,200	44,400	500,300

※価格には消費税は含まれておりません。

バスケット付　ボルトキャップ付　ボルト固定式　プレーンタイプ　集水桝用ステンレス製グレーチング
SMWL-DC　すきま26mm（P=30）　価格

桝内径（mm）	製品符号－呼称	グレーチング寸法（mm）	適用荷重	総質量（kg）	価格				セット価格（円/組）	図面・施工要領書等
桝内径（mm）	製品符号－呼称	グレーチング寸法（mm）	適用荷重	総質量（kg）	グレーチング（円/枚）	受枠（円/枚）	ボルトキャップ（円/組）	バスケット（円/個）	セット価格（円/組）	図面・施工要領書等
250×250	SMWL-DC-3320+ DK-250-S	300×300×20	歩行用	4.7	20,600	15,300	3,200	16,700	55,800
	SMWL-DC-3325+ DK-250-S	300×300×25	T-2	5.4	23,000	15,900	3,200	16,700	58,800
	SMWL-DC-3332+ DK-250-S	300×300×32	T-14	6.4	26,800	16,700	3,200	16,700	63,400
	SMWL-DC-3338+ DK-250-S	300×300×38	T-20	7.3	29,900	18,100	3,200	16,700	67,900
300×300	SMWL-DC-3520A+ DK-300-S	350×350×20	歩行用	5.9	24,900	16,200	3,200	17,900	62,200
	SMWL-DC-3525A+ DK-300-S	350×350×25	T-2	6.9	28,300	16,900	3,200	17,900	66,300
	SMWL-DC-3532A+ DK-300-S	350×350×32	T-2	8.1	33,300	17,400	3,200	17,900	71,800
	SMWL-DC-3538A+ DK-300-S	350×350×38	T-14	9.6	37,800	19,200	3,200	17,900	78,100
350×350	SMWL-DC-4420+ DK-350-S	400×400×20	歩行用	7.6	28,600	17,000	3,200	18,700	67,500
	SMWL-DC-4425+ DK-350-S	400×400×25	歩行用	8.6	32,800	17,800	3,200	18,700	72,500
	SMWL-DC-4432+ DK-350-S	400×400×32	T-2	10.1	39,100	18,400	3,200	18,700	79,400
	SMWL-DC-4450+ DK-350-S	400×400×50	T-20	14.6	54,900	22,200	3,200	18,700	99,000
400×400	SMWL-DC-4520A+ DK-400-S	450×450×20	歩行用	9.2	34,700	17,600	3,200	21,100	76,600
	SMWL-DC-4525A+ DK-400-S	450×450×25	歩行用	10.5	40,300	18,700	3,200	21,100	83,300
	SMWL-DC-4532A+ DK-400-S	450×450×32	T-2	12.5	48,500	19,500	3,200	21,100	92,300
	SMWL-DC-4550A+ DK-400-S	450×450×50	T-14	17.7	69,000	23,200	3,200	21,100	116,500
450×450	SMWL-DC-5520+ DK-450-S	500×500×20	歩行用	10.9	39,000	18,500	3,200	23,100	83,800
	SMWL-DC-5525+ DK-450-S	500×500×25	歩行用	12.7	44,700	19,800	3,200	23,100	90,800
	SMWL-DC-5532+ DK-450-S	500×500×32	歩行用	15.4	54,100	20,600	3,200	23,100	101,000
	SMWL-DC-5538+ DK-450-S	500×500×38	T-2	17.2	62,300	22,700	3,200	23,100	111,300
	SMWL-DC-5550+ DK-450-S	500×500×50	T-14	21.1	77,600	23,900	3,200	23,100	127,800
500×500	SMWL-DC-5520A+ DK-500-S	550×550×20	歩行用	12.7	48,000	21,200	3,200	43,000	115,400
	SMWL-DC-5538A+ DK-500-S	550×550×38	T-2	20.7	78,100	24,700	3,200	43,000	149,000
	SMWL-DC-5550A+ DK-500-S	550×550×50	T-6	26.1	99,400	26,300	3,200	43,000	171,900
550×550	SMWL-DC-6620+ DK-550-S	600×600×20	歩行用	14.5	55,800	21,700	3,200	43,800	124,500
550×550	SMWL-DC-6638+ DK-550-S	600×600×38	T-2	23.7	92,400	26,200	3,200	43,800	165,600
600×600	SMWL-DC-6520A+ DK-600-S	650×650×20	歩行用	17.0	61,600	22,700	3,200	44,400	131,900
600×600	SMWL-DC-6550A+ DK-600-S	650×650×50	T-2	35.0	130,800	28,900	3,200	44,400	207,300

※価格には消費税は含まれておりません。

バスケット付　ボルトキャップ付　ボルト固定式　プレーンタイプ　集水桝用ステンレス製グレーチング
SMWL-DC　すきま18mm（P=22）　価格

桝内径（mm）	製品符号－呼称	グレーチング寸法（mm）	適用荷重	総質量（kg）	価格				セット価格（円/組）	図面・施工要領書等
桝内径（mm）	製品符号－呼称	グレーチング寸法（mm）	適用荷重	総質量（kg）	グレーチング（円/枚）	受枠（円/枚）	ボルトキャップ（円/組）	バスケット（円/個）	セット価格（円/組）	図面・施工要領書等
250×250	SMWL-DC-3320+ DK-250-S	300×300×20	T-2	5.5	24,100	15,300	3,200	16,700	59,300
	SMWL-DC-3325+ DK-250-S	300×300×25	T-2	6.3	27,300	15,900	3,200	16,700	63,100
	SMWL-DC-3332+ DK-250-S	300×300×32	T-14	7.6	32,100	16,700	3,200	16,700	68,700
	SMWL-DC-3338+ DK-250-S	300×300×38	T-20	8.8	37,900	18,100	3,200	16,700	75,900
300×300	SMWL-DC-3520A+ DK-300-S	350×350×20	歩行用	7.0	29,300	16,200	3,200	17,900	66,600
	SMWL-DC-3525A+ DK-300-S	350×350×25	T-2	8.1	33,600	16,900	3,200	17,900	71,600
	SMWL-DC-3532A+ DK-300-S	350×350×32	T-14	9.5	41,000	17,400	3,200	17,900	79,500
	SMWL-DC-3538A+ DK-300-S	350×350×38	T-20	11.3	46,800	19,200	3,200	17,900	87,100
350×350	SMWL-DC-4420+ DK-350-S	400×400×20	歩行用	8.6	33,700	17,000	3,200	18,700	72,600
	SMWL-DC-4425+ DK-350-S	400×400×25	T-2	10.1	38,900	17,800	3,200	18,700	78,600
	SMWL-DC-4432+ DK-350-S	400×400×32	T-2	12.1	46,700	18,400	3,200	18,700	87,000
	SMWL-DC-4438+ DK-350-S	400×400×38	T-14	13.8	58,400	20,400	3,200	18,700	100,700
	SMWL-DC-4450+ DK-350-S	400×400×50	T-20	17.0	66,400	22,200	3,200	18,700	110,500
400×400	SMWL-DC-4520A+ DK-400-S	450×450×20	歩行用	10.9	43,300	17,600	3,200	21,100	85,200
	SMWL-DC-4525A+ DK-400-S	450×450×25	歩行用	12.6	50,600	18,700	3,200	21,100	93,600
	SMWL-DC-4532A+ DK-400-S	450×450×32	T-2	15.1	61,500	19,500	3,200	21,100	105,300
	SMWL-DC-4538A+ DK-400-S	450×450×38	T-6	17.7	71,500	21,500	3,200	21,100	117,300
	SMWL-DC-4550A+ DK-400-S	450×450×50	T-20	21.8	89,000	23,200	3,200	21,100	136,500
450×450	SMWL-DC-5520+ DK-450-S	500×500×20	歩行用	12.7	47,300	18,500	3,200	23,100	92,100
	SMWL-DC-5525+ DK-450-S	500×500×25	歩行用	15.1	55,300	19,800	3,200	23,100	101,400
	SMWL-DC-5532+ DK-450-S	500×500×32	T-2	18.0	67,300	20,600	3,200	23,100	114,200
	SMWL-DC-5550+ DK-450-S	500×500×50	T-20	25.8	98,100	23,900	3,200	23,100	148,300
500×500	SMWL-DC-5520A+ DK-500-S	550×550×20	歩行用	14.7	59,400	21,200	3,200	43,000	126,800
	SMWL-DC-5532A+ DK-500-S	550×550×32	T-2	21.2	84,200	22,500	3,200	43,000	152,900
	SMWL-DC-5550A+ DK-500-S	550×550×50	T-14	31.0	126,100	26,300	3,200	43,000	198,600
550×550	SMWL-DC-6620+ DK-550-S	600×600×20	歩行用	17.0	72,100	21,700	3,200	43,800	140,800
550×550	SMWL-DC-6632+ DK-550-S	600×600×32	T-2	25.2	103,200	23,700	3,200	43,800	173,900
600×600	SMWL-DC-6520A+ DK-600-S	650×650×20	歩行用	20.1	78,800	22,700	3,200	44,400	149,100
	SMWL-DC-6538A+ DK-600-S	650×650×38	T-2	33.7	132,000	27,600	3,200	44,400	207,200
	SMWL-DC-6550A+ DK-600-S	650×650×50	T-6	42.6	169,500	28,900	3,200	44,400	246,000

※価格には消費税は含まれておりません。

バスケット付　ボルトキャップ付　ボルト固定式　プレーンタイプ　集水桝用ステンレス製グレーチング
SMWL-DC　すきま11mm（P=15）　価格

桝内径（mm）	製品符号－呼称	グレーチング寸法（mm）	適用荷重	総質量（kg）	価格				セット価格（円/組）	図面・施工要領書等
桝内径（mm）	製品符号－呼称	グレーチング寸法（mm）	適用荷重	総質量（kg）	グレーチング（円/枚）	受枠（円/枚）	ボルトキャップ（円/組）	バスケット（円/個）	セット価格（円/組）	図面・施工要領書等
250×250	SMWL-DC-3320+ DK-250-S	300×300×20	T-2	6.4	30,500	15,300	3,200	16,700	65,700
	SMWL-DC-3325+ DK-250-S	300×300×25	T-14	7.7	34,700	15,900	3,200	16,700	70,500
	SMWL-DC-3332+ DK-250-S	300×300×32	T-20	9.3	41,200	16,700	3,200	16,700	77,800
300×300	SMWL-DC-3520A+ DK-300-S	350×350×20	T-2	8.5	37,700	16,200	3,200	17,900	75,000
	SMWL-DC-3525A+ DK-300-S	350×350×25	T-6	10.2	43,300	16,900	3,200	17,900	81,300
	SMWL-DC-3532A+ DK-300-S	350×350×32	T-20	12.2	54,000	17,400	3,200	17,900	92,500
350×350	SMWL-DC-4420+ DK-350-S	400×400×20	T-2	10.8	44,500	17,000	3,200	18,700	83,400
	SMWL-DC-4425+ DK-350-S	400×400×25	T-2	12.6	51,300	17,800	3,200	18,700	91,000
	SMWL-DC-4432+ DK-350-S	400×400×32	T-14	15.3	62,400	18,400	3,200	18,700	102,700
	SMWL-DC-4438+ DK-350-S	400×400×38	T-20	18.1	72,400	20,400	3,200	18,700	114,700
400×400	SMWL-DC-4520A+ DK-400-S	450×450×20	歩行用	13.4	56,200	17,600	3,200	21,100	98,100
	SMWL-DC-4525A+ DK-400-S	450×450×25	T-2	15.7	65,700	18,700	3,200	21,100	108,700
	SMWL-DC-4532A+ DK-400-S	450×450×32	T-14	19.2	80,700	19,500	3,200	21,100	124,500
	SMWL-DC-4538A+ DK-400-S	450×450×38	T-20	22.5	94,200	21,500	3,200	21,100	140,000
450×450	SMWL-DC-5520+ DK-450-S	500×500×20	歩行用	15.9	62,500	18,500	3,200	23,100	107,300
	SMWL-DC-5525+ DK-450-S	500×500×25	T-2	19.3	72,500	19,800	3,200	23,100	118,600
	SMWL-DC-5532+ DK-450-S	500×500×32	T-2	23.5	89,200	20,600	3,200	23,100	136,100
	SMWL-DC-5538+ DK-450-S	500×500×38	T-14	26.7	104,000	22,700	3,200	23,100	153,000
	SMWL-DC-5550+ DK-450-S	500×500×50	T-20	33.5	130,300	23,900	3,200	23,100	180,500
500×500	SMWL-DC-5520A+ DK-500-S	550×550×20	歩行用	18.6	78,600	21,200	3,200	43,000	146,000
	SMWL-DC-5525A+ DK-500-S	550×550×25	T-2	22.2	93,900	21,600	3,200	43,000	161,700
	SMWL-DC-5538A+ DK-500-S	550×550×38	T-14	32.0	133,300	24,700	3,200	43,000	204,200
	SMWL-DC-5550A+ DK-500-S	550×550×50	T-20	40.7	170,800	26,300	3,200	43,000	243,300
550×550	SMWL-DC-6620+ DK-550-S	600×600×20	歩行用	21.6	95,100	21,700	3,200	43,800	163,800
	SMWL-DC-6632+ DK-550-S	600×600×32	T-2	32.1	137,200	23,700	3,200	43,800	207,900
	SMWL-DC-6638+ DK-550-S	600×600×38	T-6	37.5	162,300	26,200	3,200	43,800	235,500
	SMWL-DC-6650+ DK-550-S	600×600×50	T-20	47.6	205,100	27,500	3,200	43,800	279,600
600×600	SMWL-DC-6520A+ DK-600-S	650×650×20	歩行用	25.1	105,500	22,700	3,200	44,400	175,800
	SMWL-DC-6532A+ DK-600-S	650×650×32	T-2	37.3	152,300	24,800	3,200	44,400	224,700
	SMWL-DC-6550A+ DK-600-S	650×650×50	T-20	55.1	231,200	28,900	3,200	44,400	307,700

※価格には消費税は含まれておりません。

バスケット付　ボルトキャップ付　ボルト固定式　プレーンタイプ　集水桝用ステンレス製グレーチング
SMWL-DC　すきま9mm（P=13）　価格

桝内径（mm）	製品符号－呼称	グレーチング寸法（mm）	適用荷重	総質量（kg）	価格				セット価格（円/組）	図面・施工要領書等
桝内径（mm）	製品符号－呼称	グレーチング寸法（mm）	適用荷重	総質量（kg）	グレーチング（円/枚）	受枠（円/枚）	ボルトキャップ（円/組）	バスケット（円/個）	セット価格（円/組）	図面・施工要領書等
250×250	SMWL-DC-3320+ DK-250-S	300×300×20	T-6	7.0	32,900	15,300	3,200	16,700	68,100
	SMWL-DC-3325+ DK-250-S	300×300×25	T-20	8.4	37,400	15,900	3,200	16,700	73,200
	SMWL-DC-3332+ DK-250-S	300×300×32	T-20	10.2	45,200	16,700	3,200	16,700	81,800
300×300	SMWL-DC-3520A+ DK-300-S	350×350×20	T-2	9.4	42,700	16,200	3,200	17,900	80,000
	SMWL-DC-3525A+ DK-300-S	350×350×25	T-14	11.3	49,300	16,900	3,200	17,900	87,300
	SMWL-DC-3532A+ DK-300-S	350×350×32	T-20	13.6	61,700	17,400	3,200	17,900	100,200
350×350	SMWL-DC-4420+ DK-350-S	400×400×20	T-2	11.8	48,500	17,000	3,200	18,700	87,400
	SMWL-DC-4425+ DK-350-S	400×400×25	T-2	13.9	56,100	17,800	3,200	18,700	95,800
	SMWL-DC-4432+ DK-350-S	400×400×32	T-14	16.9	69,400	18,400	3,200	18,700	109,700
	SMWL-DC-4438+ DK-350-S	400×400×38	T-20	20.0	80,500	20,400	3,200	18,700	122,800
400×400	SMWL-DC-4520A+ DK-400-S	450×450×20	T-2	14.8	61,500	17,600	3,200	21,100	103,400
	SMWL-DC-4525A+ DK-400-S	450×450×25	T-2	17.5	71,800	18,700	3,200	21,100	114,800
	SMWL-DC-4532A+ DK-400-S	450×450×32	T-14	21.3	88,800	19,500	3,200	21,100	132,600
	SMWL-DC-4538A+ DK-400-S	450×450×38	T-20	25.2	104,000	21,500	3,200	21,100	149,800
450×450	SMWL-DC-5520+ DK-450-S	500×500×20	歩行用	17.5	70,200	18,500	3,200	23,100	115,000
	SMWL-DC-5525+ DK-450-S	500×500×25	T-2	21.3	80,500	19,800	3,200	23,100	126,600
	SMWL-DC-5532+ DK-450-S	500×500×32	T-14	26.0	101,800	20,600	3,200	23,100	148,700
	SMWL-DC-5538+ DK-450-S	500×500×38	T-20	29.7	116,700	22,700	3,200	23,100	165,700
500×500	SMWL-DC-5520A+ DK-500-S	550×550×20	歩行用	20.2	87,900	21,200	3,200	43,000	155,300
	SMWL-DC-5525A+ DK-500-S	550×550×25	T-2	24.2	105,100	21,600	3,200	43,000	172,900
	SMWL-DC-5538A+ DK-500-S	550×550×38	T-14	35.2	150,500	24,700	3,200	43,000	221,400
	SMWL-DC-5550A+ DK-500-S	550×550×50	T-20	44.7	192,400	26,300	3,200	43,000	264,900
550×550	SMWL-DC-6620+ DK-550-S	600×600×20	歩行用	23.7	107,600	21,700	3,200	43,800	176,300
	SMWL-DC-6625+ DK-550-S	600×600×25	T-2	28.6	127,400	22,500	3,200	43,800	196,900
	SMWL-DC-6638+ DK-550-S	600×600×38	T-14	41.6	184,200	26,200	3,200	43,800	257,400
	SMWL-DC-6650+ DK-550-S	600×600×50	T-20	52.9	233,400	27,500	3,200	43,800	307,900
600×600	SMWL-DC-6520A+ DK-600-S	650×650×20	歩行用	27.8	116,800	22,700	3,200	44,400	187,100
	SMWL-DC-6532A+ DK-600-S	650×650×32	T-2	41.7	168,700	24,800	3,200	44,400	241,100
	SMWL-DC-6538A+ DK-600-S	650×650×38	T-6	48.6	199,900	27,600	3,200	44,400	275,100
	SMWL-DC-6550A+ DK-600-S	650×650×50	T-20	61.8	256,600	28,900	3,200	44,400	333,100

※価格には消費税は含まれておりません。

ステンレス製グレーチング

落葉ゴミ落下防止・ガタツキ防止型 バスケット・ボルトキャップ付 ボルト固定式 集水桝用 ステンレス製グレーチング

製品写真

製品の特徴

納まり図

製品図面

部品構成

ボルト固定部詳細図

ボルトキャップ

バスケット詳細図

バスケット部品構成

バスケット寸法・質量表＜単位：mm＞

ワンポイント情報

設計情報

注文・発注情報

グレーチング適合機種

価格

バスケット付 ボルトキャップ付 ボルト固定式 滑り止め模様付 集水桝用ステンレス製グレーチングSMQWL-DC すきま26mm（P=30） 価格

バスケット付 ボルトキャップ付 ボルト固定式 滑り止め模様付 集水桝用ステンレス製グレーチングSMQWL-DC すきま18mm（P=22） 価格

バスケット付 ボルトキャップ付 ボルト固定式 滑り止め模様付 集水桝用ステンレス製グレーチングSMQWL-DC すきま11mm（P=15） 価格

バスケット付 ボルトキャップ付 ボルト固定式 滑り止め模様付 集水桝用ステンレス製グレーチングSMQWL-DC すきま9mm（P=13） 価格

バスケット付 ボルトキャップ付 ボルト固定式 滑り止め模様付 集水桝用ステンレス製グレーチングSMQWL-DC すきま6mm（P=10） 価格

バスケット付 ボルトキャップ付 ボルト固定式 プレーンタイプ 集水桝用ステンレス製グレーチングSMWL-DC すきま26mm（P=30） 価格

バスケット付 ボルトキャップ付 ボルト固定式 プレーンタイプ 集水桝用ステンレス製グレーチングSMWL-DC すきま18mm（P=22） 価格

バスケット付 ボルトキャップ付 ボルト固定式 プレーンタイプ 集水桝用ステンレス製グレーチングSMWL-DC すきま11mm（P=15） 価格

バスケット付 ボルトキャップ付 ボルト固定式 プレーンタイプ 集水桝用ステンレス製グレーチングSMWL-DC すきま9mm（P=13） 価格

落葉ゴミ落下防止・ガタツキ防止型
バスケット・ボルトキャップ付　ボルト固定式　集水桝用　ステンレス製グレーチング

バスケット付　ボルトキャップ付　ボルト固定式　滑り止め模様付　集水桝用ステンレス製グレーチング
SMQWL-DC　すきま26mm（P=30）　価格

バスケット付　ボルトキャップ付　ボルト固定式　滑り止め模様付　集水桝用ステンレス製グレーチング
SMQWL-DC　すきま18mm（P=22）　価格

バスケット付　ボルトキャップ付　ボルト固定式　滑り止め模様付　集水桝用ステンレス製グレーチング
SMQWL-DC　すきま11mm（P=15）　価格

バスケット付　ボルトキャップ付　ボルト固定式　滑り止め模様付　集水桝用ステンレス製グレーチング
SMQWL-DC　すきま9mm（P=13）　価格

バスケット付　ボルトキャップ付　ボルト固定式　滑り止め模様付　集水桝用ステンレス製グレーチング
SMQWL-DC　すきま6mm（P=10）　価格

バスケット付　ボルトキャップ付　ボルト固定式　プレーンタイプ　集水桝用ステンレス製グレーチング
SMWL-DC　すきま26mm（P=30）　価格

バスケット付　ボルトキャップ付　ボルト固定式　プレーンタイプ　集水桝用ステンレス製グレーチング
SMWL-DC　すきま18mm（P=22）　価格

バスケット付　ボルトキャップ付　ボルト固定式　プレーンタイプ　集水桝用ステンレス製グレーチング
SMWL-DC　すきま11mm（P=15）　価格

バスケット付　ボルトキャップ付　ボルト固定式　プレーンタイプ　集水桝用ステンレス製グレーチング
SMWL-DC　すきま9mm（P=13）　価格
