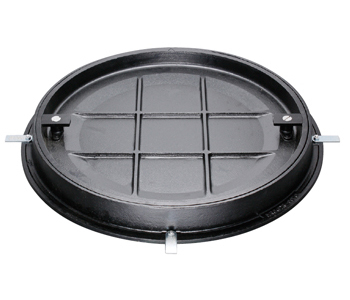

製品写真
製品の特徴
- 簡易密閉形のカラー舗装用鉄蓋です。
- 充填深さは40mmで、厚さ35mmまでの舗装材を充填できます。
- 総重量6,000kgfまでの車両の通行が可能です。
- 一般形のパッキンなしタイプもご用意することができます。

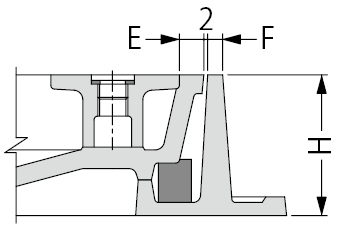

製品図面
アンカーボルト取付寸法
目地幅
把手部寸法
部品構成
- 蓋
材質：FCD500
処理：樹脂系塗装 - キャップ
材質：SCS13 - パッキン
材質：クロロプレンゴム - 把手ボックス
材質：FC200
処理：樹脂系塗装 - パッキン
材質：エチレンプロピレンゴム - 枠
材質：FC200
処理：樹脂系塗装 - アンカー
材質：SS400
処理：電気亜鉛めっき
別売部品
- K-1a型ハンドル
- 蓋と枠の縁切り、また蓋の開閉がスムーズに行える鉄蓋開閉機も用意しております。
寸法表＜単位：mm＞
| 呼称 | A | B | C | D | E | F | H | h | t | L3 | 把手数 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4555 | 450 | 524 | 610 | 542 | 11 | 7 | 75 | 40 | 6 | 580 | 2 |
| 6070 | 600 | 672 | 760 | 692 | 13 | 8 | 75 | 40 | 6.5 | 730 | 2 |
質量・破壊荷重・適用荷重＜加重体：φ170＞
| 呼称 | 質量（kg） | 舗装材充填時の 蓋質量（約・kg） |
破壊荷重 | 適用荷重 |
|---|---|---|---|---|
| 4555 | 34 | 48 | 60kN以上 | T-6 |
| 6070 | 51 | 81 | 60kN以上 | T-6 |
パッキン付 図面
| 製品符号−呼称 | 図面・施工要領書等 |
|---|---|
| MROPR-6-4555 |       |
| MROPR-6-6070 | |
パッキンなし 図面
| 製品符号−呼称 | 図面・施工要領書等 |
|---|---|
| MROR-6-4555 | |
| MROR-6-6070 | |
