代替製品はこちら
製品符号は「VSXS スリットすきま6mm（P=9）」となります。
本製品は製造を中止しましたが、ご要望に応じて注文を承ります。
納期・価格はお問い合わせください。
カネソウのスリットみぞ蓋シリーズ情報はこちら
ボーダースリット スリット幅60mm
Ｕ字溝用スリットみぞ蓋 敷地境界用 スライドスクリューロック式
細目タイプ（すきま6mm） 滑り止め模様付 スチール製スリット／スチール製枠
適用荷重：T-14、T-2U字溝付スリットみぞ蓋の強度基準はこちらをご覧ください。
製品写真
製品の特徴
- JIS A 5372 推奨仕様E-1 U形側溝に適用します。
- 排水開口部を敷地境界間際に設置できます。
- スリット蓋には、跳ね上がりや騒音を防止するロック金具が付いています。
製品図面

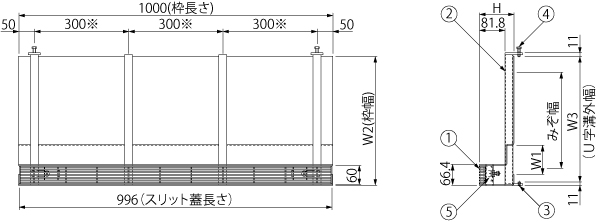

スリット蓋寸法図
納まり図
部品構成
- スリット蓋
材質：SS400
処理：溶融亜鉛めっき - 枠
材質：SPHC
処理：溶融亜鉛めっき - 六角穴付止めねじ（M8×12）
材質：SS400
処理：電気亜鉛めっき - 六角ボルト（M8×25）
材質：SS400
処理：電気亜鉛めっき - ロック金具
材質：SUS304
付属部品
別売部品
設計情報
- 枠の端尺最小寸法はL＝300mmです。
- 枠端部にエンドプレート加工が必要な場合はご指示ください。
- スリット蓋ボルト固定タイプも製作できます。
注文・発注情報
- ご注文の際は、蓋および枠の製品符号・呼称をご指示ください。
＜例＞T-2・みぞ幅150用の場合
蓋：VSXB-0619
枠：BKIT-2E-1520 S=60
寸法表＜単位：mm＞
| 適用荷重 | みぞ幅 | 蓋呼称 | 蓋質量（kg） | 枠呼称 | W1 | W2 | W3 | H | 枠質量（kg） |
|---|---|---|---|---|---|---|---|---|---|
| T-14 | 150 | 0619 | 3.3 | 14E-1520 S=60 | 90 | 221 | 210 | 125 | 13.9 |
| 180 | 0619 | 3.3 | 14E-1820 S=60 | 90 | 261 | 250 | 125 | 15.6 | |
| 240 | 0619 | 3.3 | 14E-2420 S=60 | 90 | 341 | 330 | 125 | 19.0 | |
| 300 | 0619 | 3.3 | 14E-3020 S=60 | 90 | 411 | 400 | 125 | 21.5 | |
| T-2（歩行用兼用） | 150 | 0619 | 3.3 | 2E-1520 S=60 | 90 | 221 | 210 | 110 | 11.9 |
| 180 | 0619 | 3.3 | 2E-1820 S=60 | 90 | 261 | 250 | 110 | 12.9 | |
| 240 | 0619 | 3.3 | 2E-2420 S=60 | 90 | 341 | 330 | 110 | 15.5 | |
| 300 | 0619 | 3.3 | 2E-3020 S=60 | 90 | 411 | 400 | 110 | 17.7 |
