スリットみぞ蓋シリーズ

現場打側溝用スリットみぞ蓋

強度は、T-14、T-2、2種類を設定。使用場所に応じた選択が可能です。

T-14
T-2

現場打側溝用スリットみぞ蓋の強度基準は下表のとおりです。

設置場所	車種例	強度	基準・規格	後輪１輪にかかる荷重	衝撃係数	タイヤ接地面積（載荷板）
建物内、建物敷地内、公園敷地内、車道以外で車両の乗り入れる可能性のある場所	８トン貨物、ダンプ、消防車	T-14	総重量14,000kgfまでの車両の乗り入れが可能	54.9kN	0	200×500mm
建物内、建物敷地内、公園敷地内、車道以外で車両の乗り入れる可能性のある場所	小形乗用車（2000cc以下）	T-2	総重量2,000kgfまでの車両の乗り入れが可能	7.8kN	0	200×160mm

T-14について

車種例：8トン貨物、ダンプ、消防車

強度：T-14
※車両が頻繁に通行する場所や、フォークリフト等の特殊車両が通行する場所には適しません。

基準・規格による車両の総重量：14トン（14,000kgf）

荷重（後輪１輪にかかる荷重）：
W=14,000kgf×0.4
　=5,600kgf
　=54.9kN

タイヤ接地面積：200×500mm

T-14荷重の製品は、総重量が14トンを越える車両においても、1輪荷重5,000kgfまでの緊急車両等の乗り入れが可能です。ただし、車両が通行する場所には、ボルト固定式を使用してください。

※一般社団法人　公共建築協会
　建築材料・設備機材等本質性能評価事業　平成29年版　グレーチングの試験荷重　に基づく。

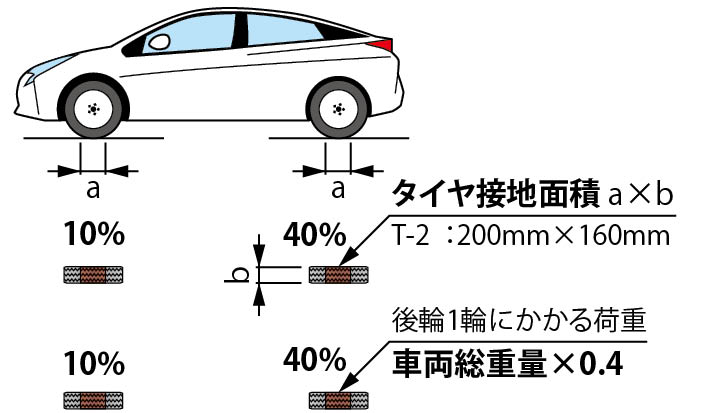

T-2について

車種例：小形乗用車（2000cc以下）

強度：T-2
※車両が頻繁に通行する場所や、フォークリフト等の特殊車両が通行する場所には適しません。

基準・規格による車両の総重量：2トン（2,000kgf）

荷重（後輪１輪にかかる荷重）：
W=2,000kgf×0.4
　=800kgf
　=7.8kN

タイヤ接地面積：200×160mm

※一般社団法人　公共建築協会
　建築材料・設備機材等本質性能評価事業　平成29年版　グレーチングの試験荷重　に基づく。
