カネソウのEXジョイント情報はこちら

EXジョイント建物用

アルミニウム製 建物用エキスパンションジョイント
後付 外壁−外壁

Gタイプ:変位性能 50%


AX22A
AX22AH耐火型(遮熱性能および遮炎性能)
AX22AL耐火型(遮炎性能)

製品特徴

  • アルミニウム製後付タイプの外壁用エキスパンションジョイントです。

耐火型も設定しております。

  • 日本エキスパンションジョイント工業会の定める耐火性能に適合した耐火帯付もご用意しています。

製品図面

AX22A

AX22A


耐火型

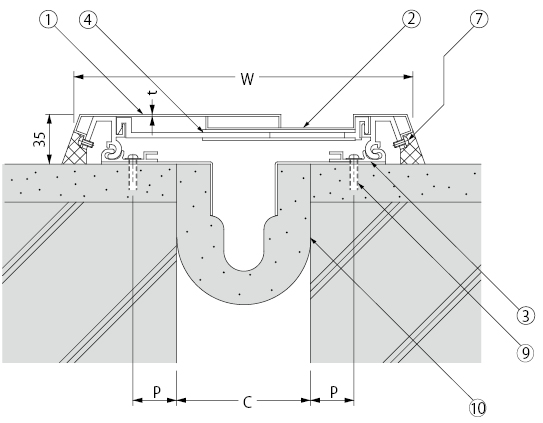

AX22AH・AX22AL

AX22AH

部品構成

  1. アウトカバー
    材質:A6063S 処理:陽極酸化塗装複合被膜
  2. インカバー
    材質:A6063S 処理:陽極酸化塗装複合被膜
  3. フレーム
    材質:A6063S 処理:陽極酸化塗装複合被膜
  4. ホルダー
    材質:A6063S 処理:陽極酸化塗装複合被膜
  5. 補助シート
    材質:軟質ポリ塩化ビニル
  6. ナイロンプラグ
    材質:ナイロン
  7. ドリルねじ
    材質:SUS
  8. コンクリートネジ 5×45
    材質:SUS
  9. 耐火帯
    材質:アルカリアースシリケートウール
※100F、150G、200GはFドリルねじが4ヶ所となります。

設計情報等

  • 可動量
  • AX22A

  • フレーム可動部の形状を工夫することにより、Z方向の大きな変位に対しても、追従する構造です。
  • 両端を支持するホルダー形状の採用により、カバーの変形を防ぐ構造です。
  • 耐火帯
  • Hタイプ 遮熱性能および遮炎性能
    厚み:25mm
    定尺:2000mm

    Lタイプ 遮炎性能
    厚み:12.5mm
    定尺:2000mm

    ※耐火帯の仕様についてはこちらをご覧ください。
  • 変位性能100%のアルミニウム製カバータイプも対応できます。


Gタイプ(変位性能50%) 寸法表<単位:mm>

製品符号−呼称 クリアランスC W P t 標準長さ
AX22A(H/L)−50G 50 200 33.5 1.5 3000
AX22A(H/L)−100G 100 248 32.5 2.0 3000
AX22A(H/L)−150G 150 324 45.5 2.0 3000
AX22A(H/L)−200G 200 399 58 2.0 3000

価格(消費税は含まれておりません)

AX22A
製品符号−呼称 価格(円/m) 図面・施工要領書等
AX22A−50G 14,900 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
AX22A−100G 18,000 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
AX22A−150G 22,500 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
AX22A−200G 25,800 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品

耐火型

AX22AH 遮熱性能および遮炎性能
製品符号−呼称 価格(円/m) 図面・施工要領書等
AX22AH−50G 30,300 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
AX22AH−100G 36,900 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
AX22AH−150G 46,500 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
AX22AH−200G 49,800 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品

AX22AL 遮炎性能
製品符号−呼称 価格(円/m) 図面・施工要領書等
AX22AL−50G 29,000 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
AX22AL−100G 34,800 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
AX22AL−150G 44,000 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
AX22AL−200G 47,300 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
※耐火型は、耐火帯とカバーとのセット販売となります。価格はセット価格です。
※価格は1m当りの材料価格です。尚、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
※小口カバー1か所あたりの材料価格は、(当該製品のm価格)×50%を加算してください。
 (価格は10円の位を四捨五入で100円単位となります。受注生産品)
※小口カバー以外の役物は別途見積りとなります。
※許容変位性能は、±(建物クリアランス/2)です。

アルミニウム製 後付小口カバー
製品符号−呼称 価格(円/個)
AX22A(H/L)−50G用 7,500
AX22A(H/L)−100G用 9,000
AX22A(H/L)−150G用 11,300
AX22A(H/L)−200G用 12,900
