ガーデングレート

角型用　コンクリートブロック

製品符号：BS

製品写真

BS

製品の特徴

  • ガーデングレートの受枠となるコンクリート製のブロックです。

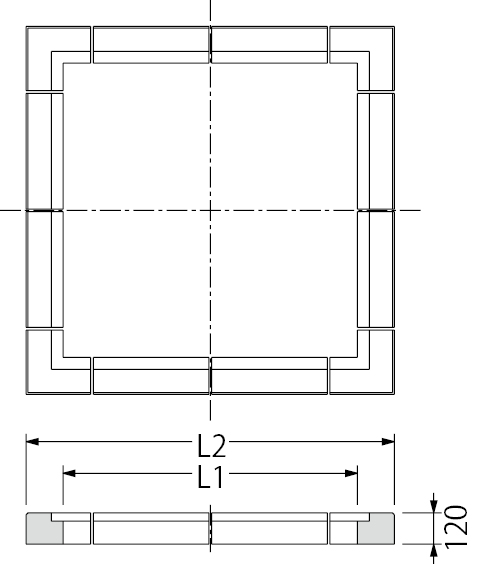

製品図面

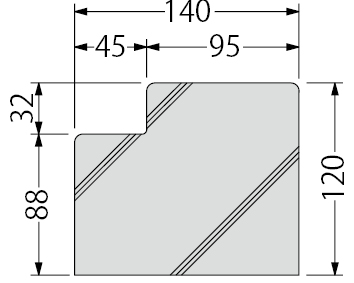

断面詳細図

納まり図

設計情報

  1. ブロックの分割数はサイズにより異なります。

施工情報

  1. コンクリートブロック間のすきまを10mm確保してください。

寸法・数量・質量表＜単位：mm＞

呼称 蓋外径 寸法 直線 コーナー セット質量（kg）
L1 L2 部品番号 数量 部品番号 数量
1000 1000 920 1200 S690 4 C245 4 153
1060 1060 980 1260 S740 4 C245 4 161
1200 1200 1120 1400 S440 8 C245 4 181
1300 1300 1220 1500 S490 8 C245 4 196
1500 1500 1420 1700 S590 8 C245 4 226
1600 1600 1520 1800 S640 8 C245 4 240
1800 1800 1720 2000 S740 8 C245 4 270
1900 1900 1820 2100 S523 12 C245 4 283
2000 2000 1920 2200 S590 8 C245 4 297
2000 2000 1920 2200 S490 4 C245 4 297
2180 2180 2100 2380 S616 12 C245 4 324

価格

製品符号−呼称 価格（円/組） 図面・施工要領書等
BS-1000 25,600 cad図面dxf図面DWG図面ご使用願い図
BS-1060 27,200 cad図面dxf図面DWG図面ご使用願い図
BS-1200 29,200 cad図面dxf図面DWG図面ご使用願い図
BS-1300 31,600 cad図面dxf図面DWG図面ご使用願い図
BS-1500 35,600 cad図面dxf図面DWG図面ご使用願い図
BS-1600 38,000 cad図面dxf図面DWG図面ご使用願い図
BS-1800 42,000 cad図面dxf図面DWG図面ご使用願い図
BS-1900 43,600 cad図面dxf図面DWG図面ご使用願い図
BS-2000 45,200 cad図面dxf図面DWG図面ご使用願い図
BS-2180 48,400 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
