グリーンシステム

たて引きルーフドレン用 押えコンクリート用 ドレンカバー

BXB

製品写真

BXB

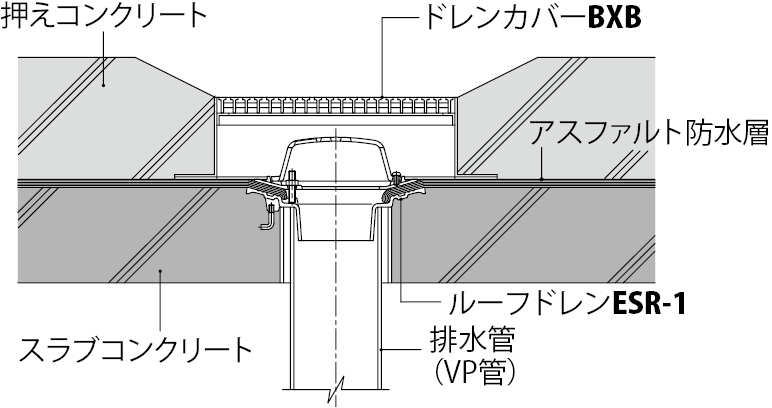

BXB 納まり図


BXB

拡大図

製品の特徴

  • 人工地盤などで人の通行する場所に設置する、たて引きルーフドレン用のカバーです。
  • ステンレス製のボックスを桝形状にし、人の通行に耐える強度と排水機能を合わせ持つ蓋を備えています。
  • 蓋表面のノンスリップ模様は、滑り抵抗係数C.S.R=0.4以上を確保しており、安全に使えます。

滑り抵抗係数C.S.Rについてはこちら


製品図面

BXB


    部品構成

  1. 本体
    材質:SUS304
  2. 点検蓋
    材質:SUS304
  3. 両面テープ
    材質:ブチルゴム

寸法表<単位:mm>

呼称 A B C H h 質量(kg)
305×305×100 305 300 405 100 20 5.9


価格(消費税は含まれておりません)

製品符号−呼称 価格(円/個) 図面等
BXB−305×305×100 44,400 cad図面dxf図面DWG図面DWG図面ご使用願い図

ルーフドレン適合機種表

製品符号 呼称
WHR-2 50・65・75・100
ESR-1 50・65・75・100・125・150
ESR-2 50・65・75・100・125・150
ESR-3 50・65・75・100・125・150
ESR-4 50・65・75・100・125・150
EDSR-1 50・65・75・100・125・150
EDSR-2 50・65・75・100・125・150
ESSR-1 50・65・75・100・125
ESSR-2 50・65・75・100・125・150
EDSSR-1 50・65・75・100・125
EDSSR-2 50・65・75・100・125・150
EBSR-1 75・100
EBSR-2 75・100
EHSR-1 75・100
EHSR-2 50・75・100
※本体の内寸法よりもルーフドレンの防水層押えの直径が小さい製品を適合機種としております。
