ルーフドレン関連製品

ステンレス製 防塵網 よこ引き用ルーフドレン用

製品符号:CA

製品写真

CA

納まり図


CA

拡大図

製品の特徴

  • 枯葉や落ち葉をはじめとする、ゴミなどが雨水排水管に流入することを防ぐ、よこ引き用ルーフドレン用の防塵網です。ガーデニングを行うベランダやバルコニー、屋上緑化などにご使用ください。
  • 建物の近くに、大きな樹木が生えている場合にもご使用ください。
  • 呼称75〜150は、専用の取付クリップにより、ルーフドレンのストレーナーに簡単に固定できます。
    呼称200は、ストレーナーに固定ねじを取付け、防塵網を固定します。
  • 網は、Φ0.7×5メッシュです。
    ※メッシュとは
    1インチ(25.4mm)の長さの間にある網目の数を示します。
    例)Φ0.7×5メッシュは、線径が0.7mmで、1インチ内に網目の数が5つとなります。

CA

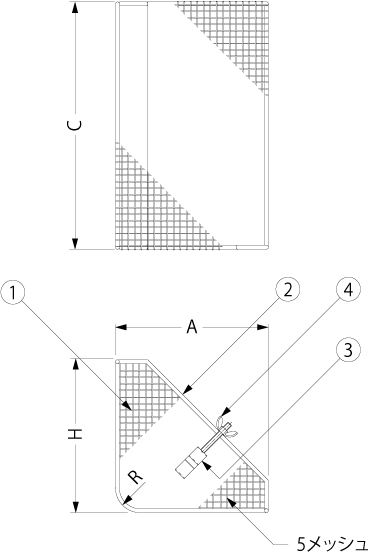

製品図面

CA


    部品構成

  1. 金網
    材質:SUS304
  2. 補強棒
    材質:SUS304
  3. 取付クリップ
    材質:SUS304CSP(呼称75〜150)
  4. 蝶ナット
    材質:SUS304

    注文・発注情報

  • 呼称200の防塵網を使用する場合、ストレーナーが専用仕様となるため、ルーフドレンと同時にご注文ください。

寸法表<単位:mm>

呼称 A C H R
75 93 161 93 19
100 118 191 118 19
125 146 219 141 23
150 170 239 165 23
200 227 317 221 26

価格

製品符号−呼称 価格(円/個) 図面・施工要領書等
CA-75 11,700 cad図面dxf図面DWG図面ご使用願い図
CA-100 11,700 cad図面dxf図面DWG図面ご使用願い図
CA-125 16,000 cad図面dxf図面DWG図面ご使用願い図
CA-150 18,300 cad図面dxf図面DWG図面ご使用願い図
CA-200 32,900 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
