ステンレス鋳鋼製ルーフドレン

ステンレス鋳鋼製 たて引き用 デッキプレート打込型

  • 塗膜防水用
  • モルタル防水用
  • ねじ込み式

EDSMJ-2
使用場所:バルコニー中継
水はね防止型

製品写真

EDSMJ-2

製品の特徴

  • デッキプレートへの取付が迅速かつ正確に行えます。デッキプレート構造の建物に最適です。
  • 降水量100mm/hに相当する「猛烈な雨」の状況下でも、ほとんど水はねが見られない、水はね防止型のルーフドレンです。

製品図面

EDSMJ-2


    部品構成

  1. ストレーナー
    材質:SCS13 処理:酸洗
  2. 本体
    材質:SCS13 処理:酸洗
  3. アンカー
    材質:SWRM8 処理:りん酸塩被膜
  4. スペーサー
    材質:硬質ポリ塩化ビニル
  5. 固定金具
    材質:SGHC
  6. 丸小ネジ
    材質:SUS304
  7. 丸小ネジ
    材質:SUS304
  8. ロート
    材質:SUS304

    付属部品

  • ●養生蓋
  • ●蝶ナット
  • ●長ネジボルト
  • ●位置決めプレート
  • ●ドリルネジ

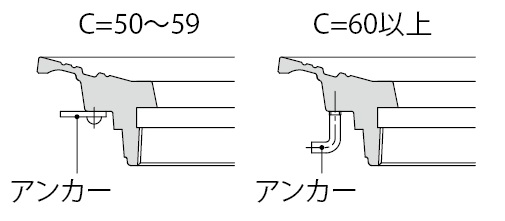

    アンカー形状

  • C寸法により、アンカー形状が異なります。
  • アンカー形状

    注文・発注情報

  • ご注文の際はC寸法をご指示ください。
    〈例〉EDSMJ-2-100 C=80

寸法表<単位:mm>

呼称 A a B2 C スペーサー ねじ径d D' E F G H3
規格 長さS
50 150 107 64 50〜 SU 75 C−40 Rc2 94 400 150 80 57
65 185 142 80 50〜 SU100 C−40 Rc2 1/2 120 400 176 80 57
75 185 142 93 50〜 VU100 C−40 Rc3 128 400 184 80 57
100 210 167 118 50〜 VU125 C−40 Rc4 154 400 210 80 57
125 240 197 145 50〜 VU150 C−40 Rc5 179 400 235 80 57
※Rcは管用テーパめねじ(JIS B 0203)を表します。

丸小ネジ寸法表

部番 品名 サイズ 数量 備考
50 65 75 100 125
E 丸小ネジ M6×12 M6×12 M6×12 M6×12 M6×12 2
F 丸小ネジ M6×12 M6×12 M6×12 M6×12 M6×12 3

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/個) 図面・施工要領書等
C=50〜200 C=201〜500
EDSMJ−2−50  30,200 30,700 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書取扱説明書
EDSMJ−2−65  34,100 34,600 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書取扱説明書
EDSMJ−2−75  38,300 38,800 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書取扱説明書
EDSMJ−2−100  48,900 49,400 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書取扱説明書
EDSMJ−2−125  65,500 66,000 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書取扱説明書
