ルーフドレン

鋳鉄製 外廊下排水用 みぞ底幅120mm たて引き用 打込型

  • 塗膜防水用
  • モルタル防水用
  • ねじ込み式

EMA-2
使用場所:バルコニー、廊下、踊場

製品写真

EMA−2

EMA-2-75 納まり図


EMA−2

拡大図

製品の特徴

  • 角型形状でコンパクトなサイズのため排水溝にきれいに納まります。みぞ底幅120mm以上に使用できます。
  • 塗膜防水・モルタル防水用のルーフドレンです。

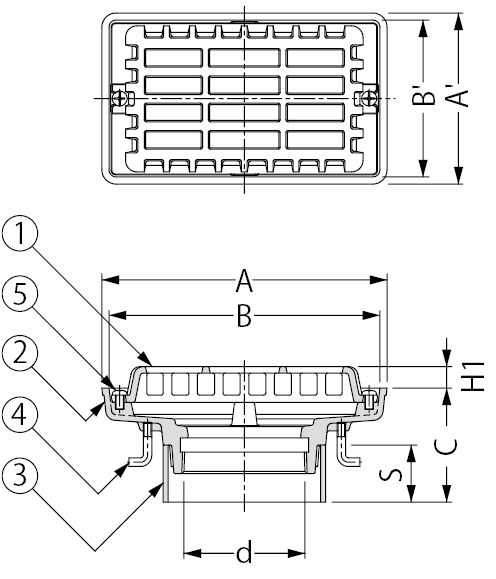

製品図面

EMA−2


    部品構成

  1. ストレーナー
    材質:FC150 処理:樹脂系塗装
  2. 本体
    材質:FC150 処理:樹脂系塗装
  3. スペーサー
    材質:硬質ポリ塩化ビニル
  4. アンカー
    材質:SWRM8 処理:りん酸塩被膜
  5. 丸小ネジ 材質:C2700

    付属部品

  • 養生シート
  • 蝶ナット
  • 長ネジボルト
  • 固定プレート
  • 位置決めプレート
  • ズレ止めパイプ

    注文・発注情報

  • ご注文の際はC寸法をご指示ください。
    <例>EMA-2-75 C=70

寸法表<単位:mm>

呼称 A A' B B' C スペーサー規格 スペーサー長さS ねじ径d※ H1
50 200 120 190 110 70~ SU75 C-40 Rc2 15
75 200 120 190 110 70~ VU100 C-40 Rc3 15
※.Rcは管用テーパめねじ(JIS B 0203)を表します。

丸小ネジ寸法表

部番 品名 サイズ50 サイズ75 数量 備考
D 丸小ネジ M6×10 M6×10 2

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/個) 図面・施工要領書等
C=70〜200 C=201〜500
EMA−2−50  5,700 6,200 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
EMA−2−75  6,200 6,700 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
