ルーフドレン

鋳鉄製 外断熱用 たて引き用 打込型

  • アスファルト防水用
  • シート防水用
  • 差し込み式


ESJW-1
使用場所:バルコニー中継
水はね防止型

製品写真

ESJW−1

製品の特徴

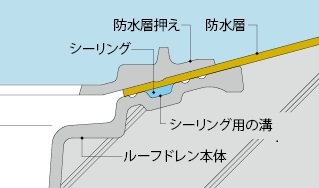

  • ルーフドレン本体に、防水層シーリング用の溝が設けてあり、防水性能を向上できます。 ESPW−1
  • 降水量100mm/hに相当する「猛烈な雨」の状況下でも、ほとんど水はねが見られない、水はね防止型のルーフドレンです
  • ESJ-1の外断熱用です。

製品図面

ESJW−1


    部品構成

  1. ストレーナー
    材質:FC150 処理:樹脂系塗装
  2. 断熱材押え
    材質:FC150 処理:樹脂系塗装
  3. 防水層押え
    材質:FC150 処理:樹脂系塗装
  4. 本体
    材質:FC150 処理:樹脂系塗装
  5. アンカー
    材質:SWRM8 処理:りん酸塩被膜
  6. スペーサー
    材質:硬質ポリ塩化ビニル
  7. ボルト
    材質:C3602
  8. ボルト
    材質:C3602
  9. 丸小ネジ
    材質:C2700
  10. 丸小ネジ
    材質:C2700
  11. ロート
    材質:SUS304

    付属部品

  • 養生蓋
  • 蝶ナット
  • 長ネジボルト
  • 位置決めプレート

    注文・発注情報

  • ご注文の際はC寸法と、防水層の種類をご指示ください。
    <例>ESJW-1-75 C=120、シート防水用

寸法表<単位:mm>

呼称 A a B2 C スペーサー規格 スペーサー長さS D E H3 J N
50 165 160 64 70〜 SU 75 C−25 45 200 68 20 20〜40
65 200 195 80 70〜 SU100 C−25 61 235 68 20 20〜40
75 200 195 93 70〜 VU100 C−25 71 235 68 20 20〜40
100 225 220 118 70〜 VU125 C−25 94 260 68 20 20〜40
125 255 250 145 70〜 VU150 C−25 119 290 68 20 20〜40

ボルト・丸小ネジ寸法表

部番 品名 サイズ50 サイズ65 サイズ75 サイズ100 サイズ125 数量 備考
G ボルト M8×l※ M8×l※ M8×l※ M8×l※ M8×l※ 3 六角ナット付
H ボルト M8×50 M8×50 M8×50 M8×50 M8×50 3 六角ナット付
I 丸小ネジ M6×12 M6×12 M6×12 M6×12 M6×12 2
J 丸小ネジ M6×12 M6×12 M6×12 M6×12 M6×12 3
※標準ボルト長さ
 防水層の種類によってl寸法が異なります。
 アスファルト防水用  l=30mm(適用防水層厚さ10mm〜12mm)
 シート防水用・塗膜防水用 l=20mm(適用防水層厚さ3mm以下)
 上記以外の場合は、防水層厚さをご指示ください。

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/個) 図面・施工要領書等
C=70〜200 C=201〜500
ESJW−1−50  8,800 9,300 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書取扱説明書
ESJW−1−65  10,100 10,600 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図施工要領書 取扱説明書
ESJW−1−75  10,300 10,800 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書取扱説明書
ESJW−1−100  11,700 12,200 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書取扱説明書
ESJW−1−125  16,500 17,000 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書取扱説明書
