ルーフドレン

鋳鉄製 防水層張掛け幅50mm よこ引き用 打込型

  • シート防水用
  • 屋根部塗膜防水用
  • ねじ込み式

EXS
使用場所:屋上

製品写真

EXS

EXS-100 納まり図


製品の特徴

  • 防水層張掛け幅が50mmの幅広のため、防水材との密着性が向上し、より確実な防水施工を可能とし漏水を防ぎます。
  • ばね座金により防水シートを押える構造です。
  • 屋上の塗膜防水用としてもご使用いただけます。
  • シート防水専用ルーフドレンについてはこちら

該当規格

規格名称 記号 呼称(サイズ)
JCW301(11版) RJ-BA 75、100、125、150

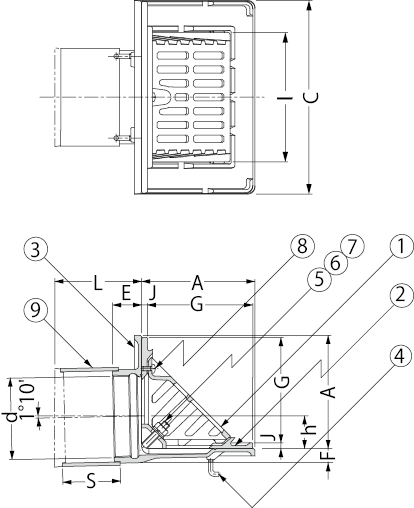

製品図面

EXA

    部品構成

  1. ストレーナー
    材質:FC150 処理:樹脂系塗装
  2. 防水層押え
    材質:FC150 処理:樹脂系塗装
  3. 本体
    材質:FC150 処理:樹脂系塗装
  4. アンカー
    材質:SWRM8 処理:りん酸塩被膜
  5. ボルト
    材質:SUS304
  6. ばね座金
    材質:SUS304
  7. 平座金
    材質:SUS304
  8. 丸小ネジ
    材質:SUS304
  9. スペーサー
    材質:硬質ポリ塩化ビニル
※呼称200のスペーサーは、アルミ合金製です。

    付属部品

  • 養生シート
  • 蝶ナット
  • 固定プレート
  • 長ネジボルト
  • 位置決めプレート
  • サカメ釘
  • スパナ

    施工情報

  • 防水層押えを固定するためのスパナが付属します。

ポイント

EDXA

    注文・発注情報

  • ご注文の際はL寸法(パラペット厚さ)をご指示ください。
    <例>EXS-75 L=150

寸法表<単位:mm>

呼称 A C ねじ径d※ E F L スペーサー規格 スペーサー長さS G h I J
75 130 235 Rc3 35 20 80~ SU100 L-35 119 31 147 8
100 155 265 Rc4 40 20 80~ SU125 L-40 144 44 177 8
125 179 293 Rc5 44 22 80~ LP150 L-50 166 56 205 10
150 204 313 Rc6 50 26 80~ LP180 L-55 190.5 67 225 10.5
200 263 391 PT8 68 40 80~ アルミ230 L-75 247.5 83 303 12.5
※Rcは管用テーパめねじ(JIS B 0203)を表します。

ボルト・丸小ネジ寸法表

部番 品名 サイズ75 サイズ100 サイズ125 サイズ150 サイズ200 数量 備考
D ボルト M10×60 M10×60 M10×60 M10×60 M10×60 2 六角ナット付
E ばね座金 呼び10 呼び10 呼び10 呼び10 呼び10 2
F 平座金 呼び10 呼び10 呼び10 呼び10 呼び10 2 丸並
G 丸小ネジ M6×12 M6×12 M6×12 M6×12 M6×16 1(2)
( )内は呼称200を示します。

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/個) 図面・施工要領書等
L=80〜200 L=201〜500
EXS−75  9,900 10,400 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書 取扱説明書 施工要領書
EXS−100  11,300 11,800 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書 取扱説明書 施工要領書
EXS−125  22,100 22,600 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書 取扱説明書 施工要領書
EXS−150  31,600 32,100 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書 取扱説明書 施工要領書
EXS−200  77,000 77,500 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書 取扱説明書 施工要領書
