フロアルーバー

ステンレス製 フロアルーバー用受枠

FF-15

製品写真

FF


納まり図

FF-15

拡大図

製品の特徴

  • ステンレス製のフロアルーバー用受枠です。
  • 開口幅の設定は100mmと150mmの2種類です。
  • 枠の両側を繋ぐ丸棒にルーバーを載せる構造で、ルーバー幅いっぱいに開口幅を確保できます。
  • 対応のフロアルーバーは下記をご覧ください。
    ステンレス製ノンスリップタイプ LQ-15
    ステンレス製プレーンタイプ LV-15
    アルミニウム製プレーンタイプ ALV-15

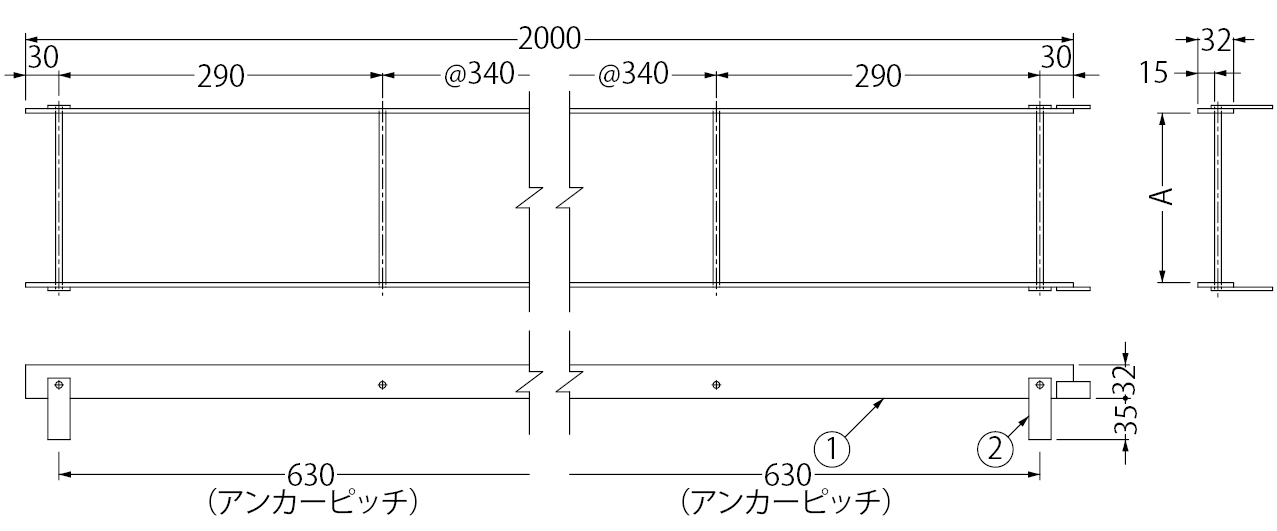

製品図面

FF

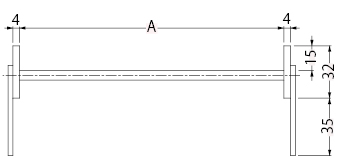

断面詳細
FF

    部品構成

  1. 本体
    材質:SUS304
  2. アンカー
    材質:SUS304

    設計情報

  • フロアルーバーの設置は窓際としてください。
    歩行用の荷重強度(3,500N/u)を有しますが、人が頻繁に通行する場所への設置は適しません。

寸法表<単位:mm>

呼称 A 質量(kg)
100 102 2.2
150 152 2.4


価格(消費税は含まれておりません)

製品名 価格(円/両側1m) 図面・施工要領書等
FF−15−100 8,300 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
FF−15−150 8,300 cad図面dxf図面DWG図面DWG図面ご使用願い図 取扱説明書
※エンドプレート加工費は1ヵ所当り3,200円になります。
