製品の特徴

• マンホール内外の温度差による結露の発生、熱の放出を防止できるマンホール鉄蓋です。
• 断熱材は、把手部においても一定の厚さが確保されており、従来品と比較して断熱性能に優れます。
• 断熱材はボルトで固定されており、破損などの場合に交換が可能です。
• 簡易密閉形のマンホール鉄蓋です。
• 総重量2,000kgfまでの車両の通行が可能です。
• 工場敷地内や歩道など車両の通行量が少ない場所に設置できます。

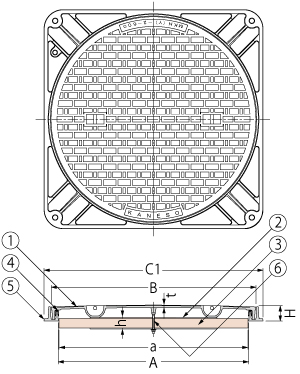

製品図面

アンカーボルト取付方法

部品構成

1. 蓋
   材質：FC200
   処理：樹脂系塗装
2. 固定プレート
   材質：溶融亜鉛めっき鋼板
3. 断熱材
   材質：ポリエチレンフォーム
4. パッキン
   材質：エチレンプロピレンゴム
5. 枠
   材質：FC200
   処理：樹脂系塗装
6. ボルト
   材質：SUS304

別売部品

• 開閉ハンドル B型
• Aキャップ

• 蓋と枠の縁切り、また蓋の開閉がスムーズに行える鉄蓋開閉機も用意しております。

設計情報

1. 蓄熱槽など保温を必要とする場合にご使用ください。
2. 砂などによる把手の目詰まりを防ぐ把手用Aキャップを用意しています。

施工上の注意

1. 受枠のアンカーボルトによる固定は、受枠の変形・破損を防ぐため、手締めで均等に締め込んでください。

文字やマークなどの鋳出文字を入れることができます

1. 鋳出文字についてはこちらをご覧ください。

寸法表＜単位：mm＞

質量・破壊荷重・適用荷重＜加重体：Φ150＞

価格

製品符号−呼称	価格（円/組）	図面･施工要領書等
MKHY-2DS-600（角）	79,400
