鋳出文字・マークについて


マンホール・ハンドホール鉄蓋の鋳出文字・マークについて

鋳出文字の種類・大きさ

標準文字は丸ゴシック体、標準寸法は鋳出スペースのサイズと文字数によって決定されます。ただし、文字の種類によって文字の大きさを変更する場合があります。標準タイプを使用すると製作日数を少なくすることができ、納期を短くすることができます。

都道府県章および市町村章

市町村章の場合の納期、価格などについては弊社までお問い合わせください。

その他のマーク

模型の有無、納期、価格などの詳細を弊社へお問い合わせください。標準タイプ以外の文字・マークもご注文により製作いたしますが、若干日数が必要ですので、お急ぎの場合や数量の多い場合は、前もってお早めにご発注ください。
マンホール鉄蓋鋳出文字

鋳出スペース・文字サイズ表

丸型蓋用鋳出スペース・文字サイズ表 <単位:mm>

S:標準サイズ L:文字数が多い場合
丸型蓋サイズ 鋳出
スペース
(四角)
縁どり幅 文字数
(文字サイズ)
300、350、400 S:46×98 5 2文字(35)、
3文字(25)
L:46×137 5 4文字(25)
450、500、600、650 S:68×132 7 2文字(45)、
3文字(35)
L:68×188 7 4文字(35)、
5文字(30、35)
700、750、800、900 S:82×166 8 2文字(55)、
3文字(45)
L:82×208 8 4文字(40)、
5文字(35)




丸型蓋サイズ 鋳出
スペース
(円形)
縁どり幅
300、350、400 φ80 5
450、500、600、650 φ136 7
700、750、800、900 φ160 8

角型蓋用鋳出スペース・文字サイズ表 <単位:mm>

S:標準サイズ L:文字数が多い場合
角型蓋サイズ 鋳出
スペース
(四角)
縁どり幅 文字数
(文字サイズ)
400×600、400×800、500×700、600×600 S:68×132 7 2文字(45)、
3文字(35)
L:68×188 7 4文字(35)、
5文字(30、35※2)
600×800、600×900、600×1200、700×700、700×1000、800×1200、900×900、900×1200 S:82×166 8 2文字(55)、
3文字(45)
L:82×208 8 4文字(40)、
5文字(35)




角型蓋サイズ 鋳出
スペース
(円形)
縁どり幅
400×600、400×800、500×700、600×600 φ136 7
600×800、600×900、600×1200、700×700、700×1000、800×1200、900×900、900×1200 φ160 8

文字サイズは標準を示すもので、客先指示のある場合はこの限りではありません。
上表の()内寸法は、弊社指定の文字で製作した場合の寸法です。

鋳出文字・マークの位置

鋳出文字・マークは、下図の位置に鋳出しが可能です。

丸型蓋

丸型蓋

角型蓋

角型蓋


鋳出文字・マーク例

鋳出し文字・マーク例

滑り止め模様付の鋳出文字・マークの位置について

滑り止め模様付マンホール鉄蓋に関しては、スリップ防止効果を保つため、標準の鋳出文字・マークとは異なる寸法になります。

標準規格文字

・文字の大きさ:25mm、厚み2mm
・文字数:3文字まで(25mmの場合)
使用できる標準規格文字は以下の通りです。
鋳出し文字・マーク例
※上記以外の文字については、型を製作することで対応が可能です。

鋳出文字・マークの位置

滑り止め模様付マンホール鉄蓋の鋳出文字については、サイズ450、600共に蓋中央部に文字鋳出しが可能です。

文字のみ MRY鋳出文字・マーク位置
マークのみ MRX・MRZ鋳出文字・マーク位置

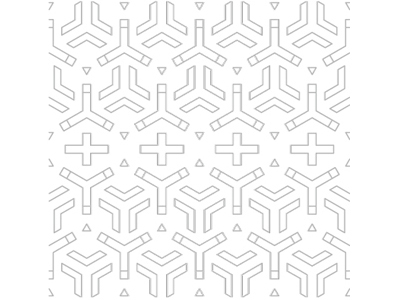

ノーマーク ノーマーク
文字のみ 文字のみ
マークのみ 文字のみ
A:φ45mm(MKXY)

関連情報:ワンポイント情報 | ノンスリップタイプ マンホール鉄蓋 MKXYの鋳出文字について | カネソウ株式会社

サービスで入れることができる鋳出文字・マークについて

以下の文字は無料で入れることができます。
その他の鋳出文字・マーク入り鉄蓋についてはお問い合わせください。
文字のみ
MRY鋳出文字・マーク位置

鋳出文字

『電気』・『電話』・『通信』・『水槽』・『弱電』・『強電』・『高圧』・『低圧』・『汚水』・『汚水桝』・『受水槽』・『雨水』・『雨水桝』・『貯水槽』・『排水』・『排水桝』・『止水弁』・『雑排水』・『防火水槽』
マークのみ
MRX・MRZ鋳出文字・マーク位置

マーク

『国土交通省マーク』・『都市再生機構マーク』・『NEXCOマーク』・『電』・『防衛省マーク』

対象製品

角枠

MKH-SMKH-6MKH-2MKHY-25MKHY-SMKHY-8MKHY-6MKHY-2MKRY-25MKRY-SMKRY-8MKRY-2MKLY-6MKLY-2MYMWB-SMWB-6MWA-SMWA-6MWA-2MKHY-SDMKHY-8DMKHY-6DMKHY-2DMWA-SDMWA-6DMWA-2D

丸枠

MKH-SMKH-6MKH-2MKHY-25MKHY-SMKHY-8MKHY-6MKHY-2MKHY-25(F)MKHY-S(F)MKHY-8(F)MKHY-6(F)MKHY-2P(F)MKRY-25MKRY-SMKRY-8MKRY-2MKLY-6MKLY-2MWB-SMWB-6MWA-SMWA-6MWA-2MWE-SMWE-6MWE-2MKCY-SMKCY-6MKCY-2MKSD-6MKSD-2MKHY-SDMKHY-8DMKHY-6DMKHY-2DMWA-SDMWA-6DMWA-2DMA-S

イメージ
MRY鋳出文字・マーク位置

鋳出文字・マーク

『電気』・『電話』・『通信』・『水槽』・『汚水』・『雨水』・『排水』・『電』

対象製品

角枠

MKXY-25MKXY-SMKXY-8MKXY-6MKXY-2N

丸枠

MKXY-25MKXY-SMKXY-8MKXY-6MKXY-2N
