フロアーハッチ

薄層床仕上材充填用(充填深さ:11.5mm)屋内用 一般形 ステンレス製 フロアコンセント用カバー 配線取出口付
蓋プレート厚 3mm

適用荷重:歩行用
製品符号:MSBC-F
製品符号:MSBC-FB(黒塗装仕様)

製品写真

※自動車販売店の車輛展示スペースなどで、一時的にタイヤが乗り上げる程度においては強度に問題はありません。

MSBC-F

MSBC-FB
(黒塗装仕様)

施工写真

製品の特徴

  • ショールームや店舗などでお使いいただけます。
    電源プラグ差し込み部が目立ちません。
  • 電源ケーブルは取り出し口からスマートに取り出せます。
    電源を使用しない場合の取り出し口用キャップ付です。
  • 薄層床仕上材が充填できる、小径のフロアコンセント用
    カバーです。
  • 屋内用です。

取り出し口部


製品図面

納まり図 (ア−ア断面)

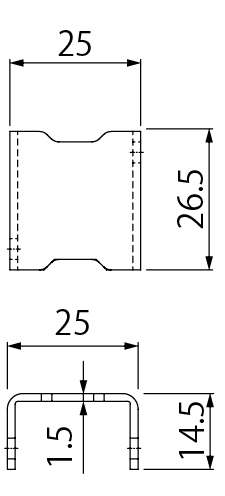

キャップ詳細図

部品構成


  1. 材質:SUS304
  2. モルタル止め
    材質:SUS430
  3. キャップ
    材質:SUS304
  4. 受枠
    材質:SUS304
  5. クッション
    材質:クロロプレンゴム
  6. アンカー
    材質:SECCまたはSGHC

  7. ※黒塗装仕様はステンレスの表面にアクリル樹脂焼付塗装を施しています。

寸法表<単位:mm>

呼称 A C 質量(kg)
受枠
150 90 150 0.6 0.6
200 140 200 1.0 0.8

MSBC-F 価格

製品符号-呼称 価格(円/組) 図面・施工要領書等
MSBC-F-150 22,900 cad図面dxf図面DWG図面ご使用願い図
MSBC-F-200 24,800 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

MSBC-FB(黒塗装仕様) 価格

製品符号-呼称 価格(円/組) 図面・施工要領書等
MSBC-FB-150(黒塗装仕様) 24,300 cad図面dxf図面DWG図面ご使用願い図
MSBC-FB-200(黒塗装仕様) 27,000 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
