フロアーハッチ

断熱形フロアーハッチ ステンレス製 ボルト固定式 密閉形(防水・防臭形) 蓋プレート厚 2.5mm

製品写真

屋内用
MSEM-M-D
モルタル充填用
適用荷重:歩行用
ボルト固定式 施錠タイプ
(充填深さ:23mm)

フロアーハッチ選定時の注意事項

  • 「屋内外用」と「屋内用」では、使用場所が異なります。こちらをご確認の上でご使用下さい。

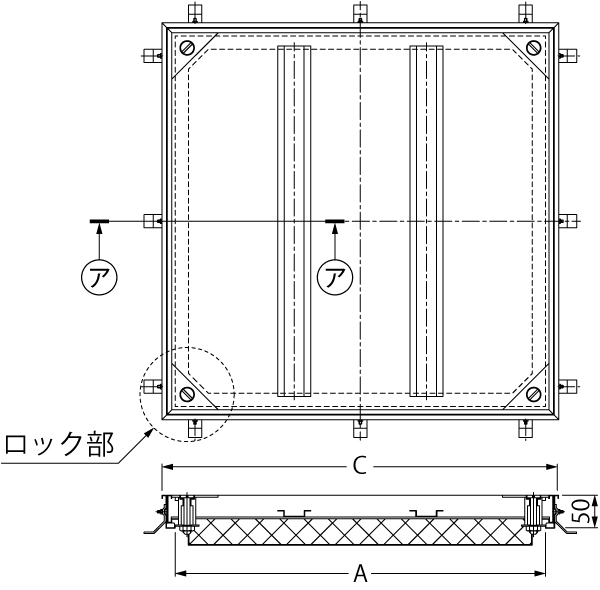

製品図面

MSEM-D

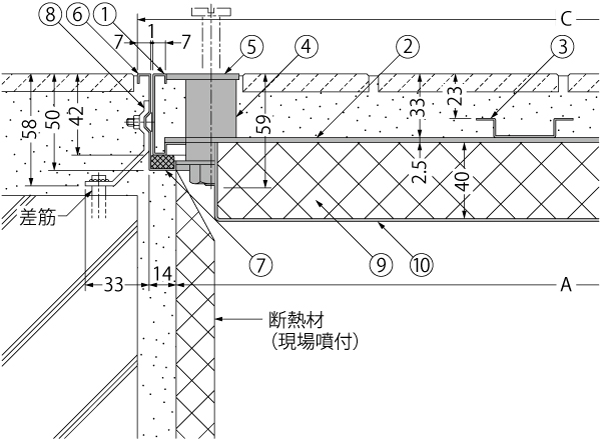

(ア−ア断面) 納まり図

MSEM


    部品構成

  1. 蓋フレーム 材質:SUS304
  2. 蓋プレート 材質:SUS430
  3. 補強材 材質:SUS430
  4. ロックボディ 材質:SUS304
  5. ロックボルト 材質:SUS304
  6. 枠 材質:SUS304
  7. パッキン 材質:クロロプレンゴム
  8. アンカー 材質:SPHC
          処理:電気亜鉛めっき
  9. 断熱材 材質:ポリスチレンフォーム
  10. 断熱材カバー 材質:SUS304

    設計情報

  • モルタル充填用のみの設定となります。

    注文・発注情報

  • ロックボルトの回転および蓋の開閉は、専用開閉ハンドル(別売)をご使用ください。
  • ご注文の際は、下記要領でご指示ください。
    <例>MSEM-M-D-600 ハンドル付
  • MSEM-M-D-600 ハンドルなし

    ポイント

  • 蓄熱水槽などに適します。
  • 蓋裏面に厚さ40mmの断熱材を取付けてあります。
  • 断熱材はステンレス製カバーで覆われており、断熱材の損傷を防ぎます。

寸法表<単位:mm>

呼称 A C 質量(kg) 床仕上材充填時の蓋質量(約・kg)
モルタル充填用
600 560 600 13.5 37


モルタル充填用 価格(消費税は含まれておりません)

製品符号-呼称 ハンドル付(円/組) ハンドルなし(円/組) 図面・施工要領書等
MSEM−M−D−600 100,500 98,000 cad図面dxf図面DWG図面DWG図面ご使用願い図 施工要領書
