ガーデングレート

角型 細目タイプ(すきま6mm)

RFK-1

製品写真

RFK-1

製品の特徴

  • 光の当たる角度により、表面が放射線状に見えるパターンです。
  • 開口部の隙間が6mmの細目タイプのガーデングレートです。
  • 連結を本体内側から行うことにより上面にボルトが見えないすっきりした納まりです。

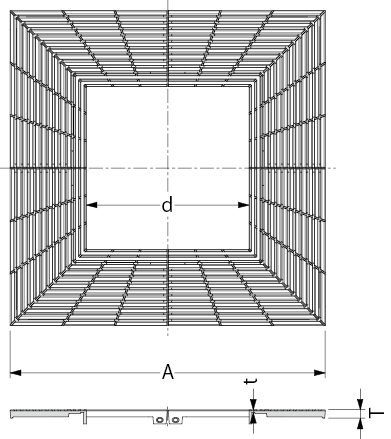

製品図面

RFK-1


    材質及び表面処理

  • 材質:FC200
  • 処理:樹脂系塗装

    設計情報

    施工情報

  • 従来品に比べ軽量化を図り、施工性を向上しました。(当社比)

寸法表<単位:mm>

呼称 A d T t セット質量(kg)
1200×620 1200 620 32 10 66
1500×740 1500 740 32 10 97

価格(消費税は含まれておりません)

ガーデングレート 受枠 図面・施工要領書等
製品符号−呼称 価格(円/組) 製品名 価格(円/組)
RFK−1−1200×620 77,700 SS1200 14,300 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
RFK−1−1200×620 77,700 SH-E1200 22,700 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
RFK−1−1200×620 77,700 BS1200 22,300 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
RFK−1−1500×740 93,400 SS1500 15,600 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
RFK−1−1500×740 93,400 SH-E1500 24,700 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
RFK−1−1500×740 93,400 BS1500 25,200 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書

適応受枠

タイル用 スチール製受枠 SR1200、SR1500
インターロッキング用 スチール製受枠 RH-E1200、RH-E1500
コンクリートブロック BR1200、BR1500
