マンホール・ハンドホール鉄蓋
ハンドホール用 水封形（防臭形）
- 適用荷重：T-6
鉄蓋製品の強度基準はこちらをご覧ください。
製品写真
製品の特徴
- 水封形のハンドホール鉄蓋です。
- 総重量6,000kgfまでの車両の通行が可能です。
- 工場敷地内や歩道など車両の通行量が少ない場所に設置できます。
- 防錆力に優れた樹脂系塗装を施しています。

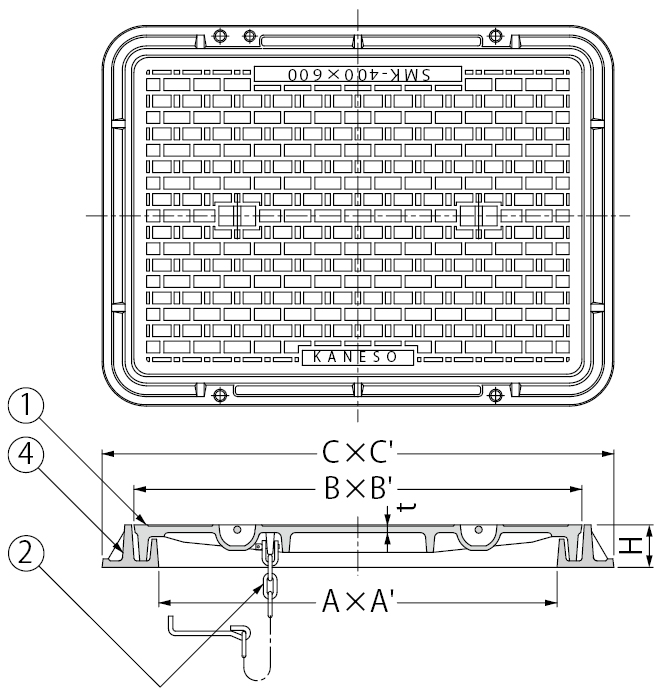

製品図面

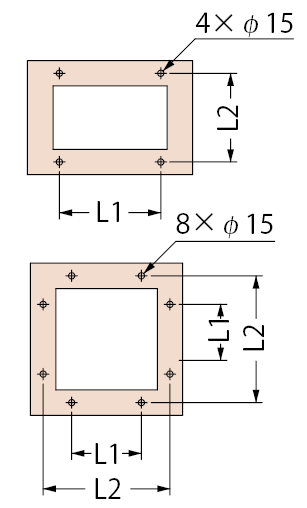

アンカーボルト取付寸法
部品構成
- 蓋
材質：FC200またはFCD500 注1）
処理：樹脂系塗装 - 鎖
材質：SWRM
処理：溶融亜鉛めっき - −
- 枠
材質：FC200
処理：樹脂系塗装
- 注1）
- FC200：
呼称
400×600、500×700、600×600、700×700 - FCD500：
呼称
600×800、600×900、700×1000、800×1200、900×900、900×1200
別売部品
- 開閉ハンドル B型
- Aキャップ
- 蓋と枠の縁切り、また蓋の開閉がスムーズに行える鉄蓋開閉機も用意しております。
設計情報
- 砂などによる把手の目詰まりを防ぐ把手用Aキャップを用意しています。
施工上の注意
- 受枠のアンカーボルトによる固定は、受枠の変形・破損を防ぐため、手締めで均等に締め込んでください。
注文・発注情報
- 盗難防止用鎖の有無は、下記要領でご指示ください。
＜例＞
鎖なし→SMK-600×600-a
鎖付→SMK-600×600-b
寸法表＜単位：mm＞
| 呼称 | A | A' | B | B' | C | C' | H | t | L1 | L2 | 鎖B型 | 把手数 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400×600 | 400 | 600 | 483 | 683 | 580 | 780 | 65 | 10 | 420 | 548 | φ6×500 | 2 |
| 500×700 | 500 | 700 | 585 | 785 | 680 | 880 | 65 | 11 | 470 | 648 | φ6×500 | 2 |
| 600×600 | 600 | 600 | 690 | 690 | 790 | 790 | 75 | 12 | 420 | 758 | φ6×500 | 2 |
| 600×800 | 600 | 800 | 690 | 890 | 790 | 990 | 75 | 8 | 520 | 758 | φ6×800 | 4 |
| 600×900 | 600 | 900 | 690 | 990 | 790 | 1090 | 75 | 8 | 570 | 758 | φ6×800 | 4 |
| 700×700 | 700 | 700 | 790 | 790 | 890 | 890 | 75 | 13 | 600 | 858 | φ6×800 | 2 |
| 700×1000 | 700 | 1000 | 790 | 1090 | 890 | 1190 | 75 | 8 | 840 | 860 | φ6×800 | 4 |
| 800×1200 | 800 | 1200 | 890 | 1290 | 990 | 1390 | 75 | 10 | 900×640 | 1360×960 | φ6×800 | 4 |
| 900×900 | 900 | 900 | 990 | 990 | 1090 | 1090 | 75 | 8 | 740 | 1060 | φ6×800 | 4 |
| 900×1200 | 900 | 1200 | 990 | 1290 | 1090 | 1390 | 75 | 10 | 900×740 | 1360×1060 | φ6×800 | 4 |
質量・破壊荷重・適用荷重＜加重体：Φ170＞
| 呼称 | 蓋質量（kg） | 総質量（kg） | 破壊荷重 | 適用荷重 |
|---|---|---|---|---|
| 400×600 | 44 | 79 | 60kN以上 | T-6 |
| 500×700 | 64 | 108 | 60kN以上 | T-6 |
| 600×600 | 74 | 119 | 60kN以上 | T-6 |
| 600×800 | 72 | 132 | 60kN以上 | T-6 |
| 600×900 | 98 | 160 | 60kN以上 | T-6 |
| 700×700 | 97 | 158 | 60kN以上 | T-6 |
| 700×1000 | 119 | 196 | 60kN以上 | T-6 |
| 800×1200 | 157 | 248 | 60kN以上 | T-6 |
| 900×900 | 145 | 227 | 60kN以上 | T-6 |
| 900×1200 | 175 | 273 | 60kN以上 | T-6 |
鎖なし 価格
| 製品符号−呼称 | 価格（円/組） | 図面･施工要領書等 |
|---|---|---|
| SMK-400×600-a | 122,000 |     |
| SMK-500×700-a | 174,200 | |
| SMK-600×600-a | 180,000 | |
| SMK-600×800-a | 244,400 | |
| SMK-600×900-a | 297,600 | |
| SMK-700×700-a | 304,000 | |
| SMK-700×1000-a | 364,500 | |
| SMK-800×1200-a | 461,600 | |
| SMK-900×900-a | 422,800 | |
| SMK-900×1200-a | 508,500 | |
鎖付 価格
| 製品符号−呼称 | 価格（円/組） | 図面･施工要領書等 |
|---|---|---|
| SMK-400×600-b | 124,200 | |
| SMK-500×700-b | 176,400 | |
| SMK-600×600-b | 182,200 | |
| SMK-600×800-b | 247,800 | |
| SMK-600×900-b | 301,000 | |
| SMK-700×700-b | 307,400 | |
| SMK-700×1000-b | 367,900 | |
| SMK-800×1200-b | 465,000 | |
| SMK-900×900-b | 426,200 | |
| SMK-900×1200-b | 511,900 | |
