部品構成

1. カバーA
   材質：SUS304
2. カバーB
   材質：SUS304　処理：ヘアライン
3. フレームA
   材質：A6063S　処理：陽極酸化塗装複合被膜
4. フレームB
   材質：A6063S　処理：陽極酸化塗装複合被膜
5. スライドプレート
   材質：SUS304
6. 補助シート
   材質：軟質ポリ塩化ビニル
7. 皿ドリルねじ
   材質：SUS
8. ナイロンプラグ
   材質：ナイロン
9. ドリルねじ
   材質：SUS
10. 耐火帯
    材質：アルカリアースシリケートウール

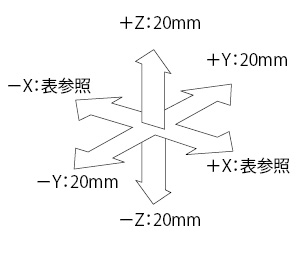

変位性能



※±Zの値はエンドカバー（オプション）を付けた場合です。
X方向の変位量＜単位：mm＞

呼称	+X	-X
50F	48	33
100F	99	55
50G	16	10
100G	33	18
150G	42	34
200G	50	51

設計情報

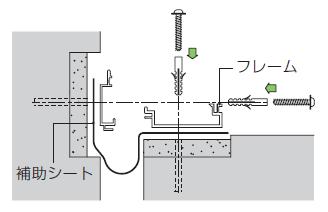

• 外廊下用
  床用ＥＸジョイントを屋外に面した廊下などに使用する場合に適した、補助シートをフレームの下に巻き込むタイプを受注生産品にて用意しております。
  ご注文の際に「外廊下用」とご指示ください。
  ※カバー下部に止水が必要な場合は、別途止水設計に基づき樋工事を施してください。



• 取付上の注意
  床用EXジョイントSX56Aを温度差が大きくなるような場所に取り付ける場合、必ずカバーとカバーの間およびカバー両端部にすきまを設けてください。
  すきまはカバーの長さ3000mmに対し3mm確保してください。すきまを設けないと、温度上昇に伴い、カバーが膨張し、カバーが変形したりカバーが外れてしまう恐れがあります。
• 木造建築用も製作します。
  木造建築に使用される場合は取付下地をご指示ください。取付下地に合った固定ねじを用意しております。
• 壁面後付の納まり


ワンポイント情報

• SX66と連続で使用する場合のカバー寸法について
• 内壁用EXジョイントと床用EXジョイントのカバーの材質が異なる場合の床用エンドカバーの材質について

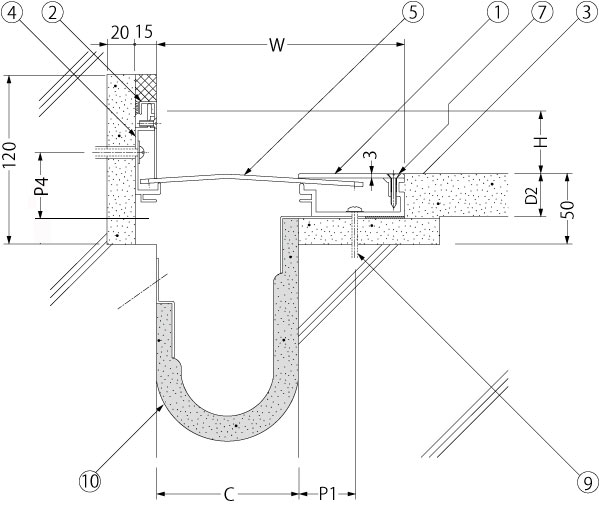

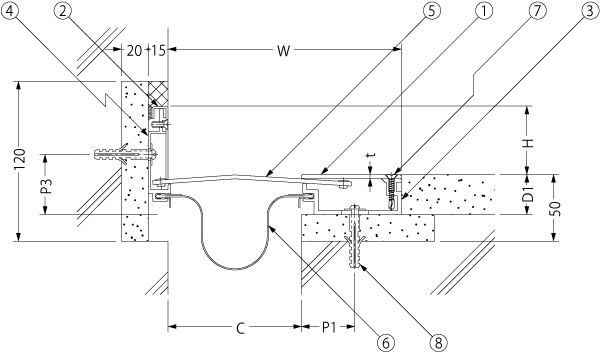

Fタイプ（変位性能100％）　寸法・質量表＜単位：mm＞

製品符号−呼称	クリアランスC	W	D1	D2	H	P1	P2	P3	P4	標準長さ	SX56A 質量（kg/m）	耐火帯　Hタイプ 質量（kg/m）	耐火帯　Lタイプ 質量（kg/m）
SX56A（H／L）−50F	50	150	30	31.6	51	30	40	45	47	3000	9	4	3
SX56A（H／L）−100F	100	270	25	26.6	51	75	50	40	42	3000	13	4	3

※耐火帯の定尺長さは2000mmです。

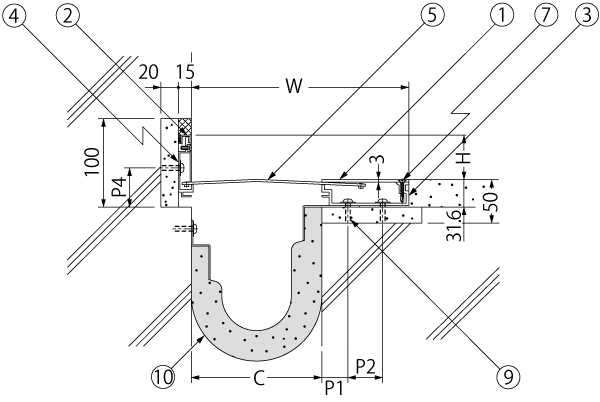

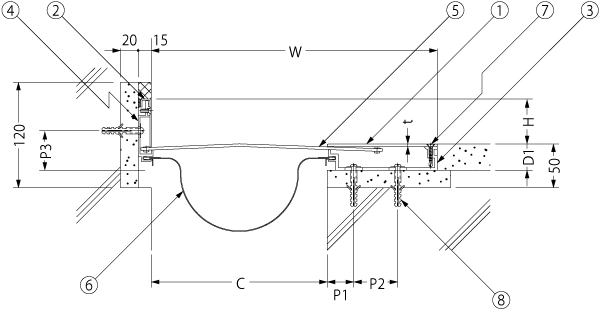

Gタイプ（変位性能50％）　寸法・質量表＜単位：mm＞

製品符号−呼称	クリアランスC	W	D1	D2	H	P1	P2	P3	P4	標準長さ	SX56A 質量（kg/m）	耐火帯　Hタイプ 質量（kg/m）	耐火帯　Lタイプ 質量（kg/m）
SX56A（H／L）−50G	50	100	30	31.6	51	25	−	45	47	3000	6	3	3
SX56A（H／L）−100G	100	175	30	31.6	51	40	−	45	47	3000	9	4	3
SX56A（H／L）−150G	150	250	30	31.6	51	30	40	45	47	3000	11	4	3
SX56A（H／L）−200G	200	325	30	31.6	51	30	50	45	47	3000	14	4	3

※耐火帯の定尺長さは2000mmです。

価格

SX56A

製品符号−呼称	価格（円/ｍ）	図面・施工要領書等
SX56A−50F	46,000
SX56A−100F	65,000
SX56A−50G	33,000
SX56A−100G	46,000
SX56A−150G	53,000
SX56A−200G	58,000

耐火型

SX56AH　遮熱性能および遮炎性能

製品符号−呼称	価格（円/ｍ）	図面・施工要領書等
SX56AH−50F	69,000
SX56AH−100F	95,200
SX56AH−50G	52,600
SX56AH−100G	69,000
SX56AH−150G	81,500
SX56AH−200G	88,200

SX56AL　遮炎性能

製品符号−呼称	価格（円/ｍ）	図面・施工要領書等
SX56AL−50F	67,300
SX56AL−100F	93,200
SX56AL−50G	51,700
SX56AL−100G	67,300
SX56AL−150G	79,300
SX56AL−200G	86,200

※耐火型は、耐火帯とカバーとのセット販売となります。価格はセット価格です。
※価格には消費税は含まれておりません。
※価格は1m当りの材料価格です。なお、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
※内壁と床の取合部エンドカバー1ヶ所あたりの材料価格は、（内壁のm価格）×50％を加算してください。
　（価格は10円の位を四捨五入で100円単位となります。受注生産品）
※小口カバー以外の役物は別途見積りとなります。
