EXジョイント建物用

ステンレス製 建物用エキスパンションジョイント 床−床

Fタイプ:変位性能100%
Gタイプ:変位性能 50%


SX66
SX66H耐火型(遮熱性能および遮炎性能)
SX66L耐火型(遮炎性能)

製品写真

SX66

Fタイプ(スライドプレートは凹凸加工付です。)


SX66

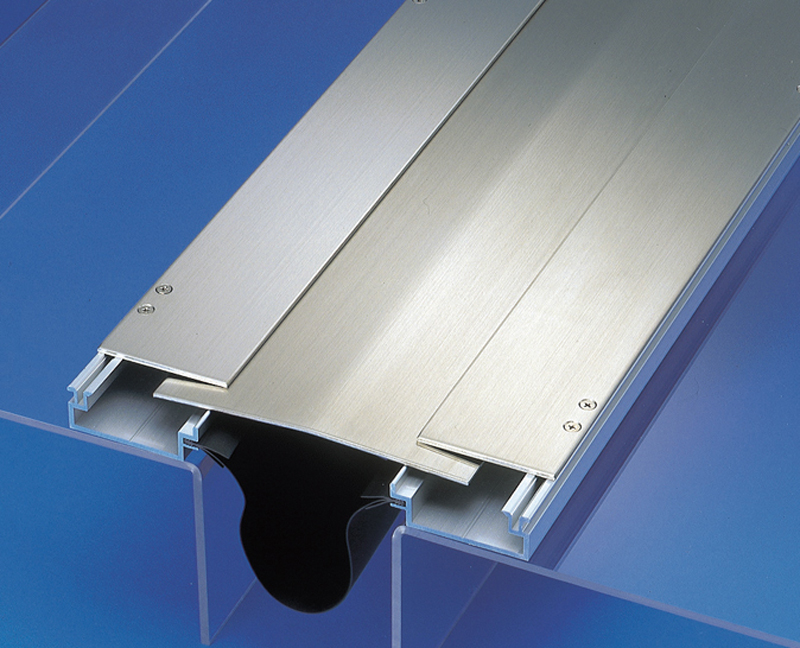

Gタイプ

製品特徴

  • ステンレス製床用エキスパンションジョイントです。

耐火型も設定しております。

  • 日本エキスパンションジョイント工業会の定める耐火性能に適合した耐火帯付もご用意しています。

製品図面

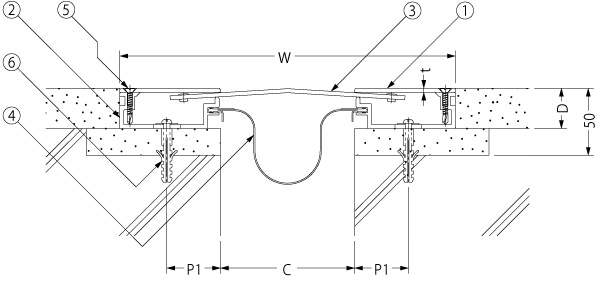

SX66−50F・50G・100G

SX66

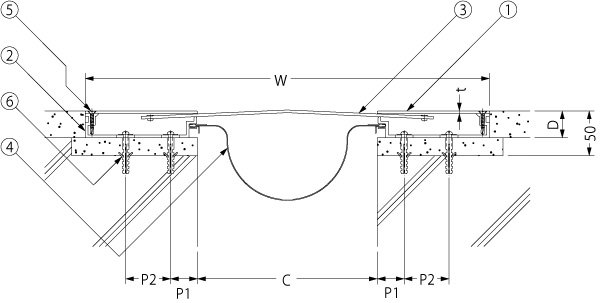

SX66−100F・150G・200G

SX66

耐火型

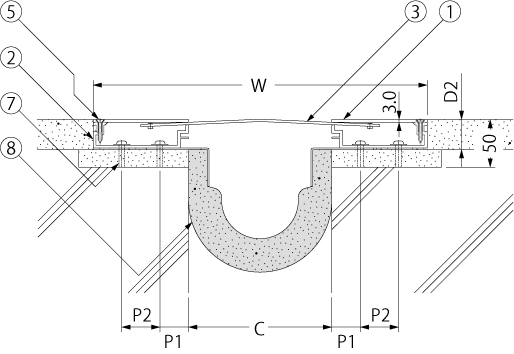

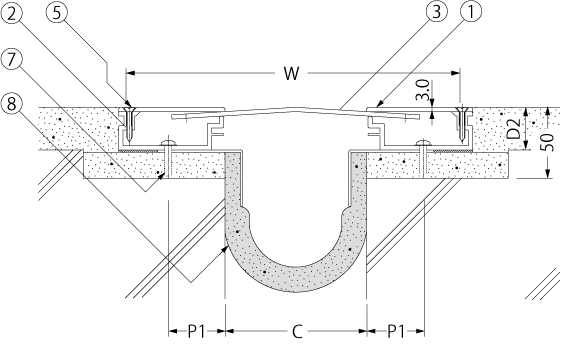

SX66H・SX66L−50F・50G・100G

SX66


SX66H・SX66L−100F・150G・200G

SX66

    部品構成

  1. カバー
    材質:SUS304 処理:ヘアライン仕上げ
  2. フレーム
    材質:A6063S 処理:陽極酸化塗装複合被膜
  3. スライドプレート
    材質:SUS304
  4. 補助シート
    材質:軟質ポリ塩化ビニル
  5. 皿小ネジ
    材質:SUS
  6. ナイロンプラグ
    材質:ナイロン
  7. コンクリートネジ 5×45
    材質:SUS
  8. 耐火帯
    材質:アルカリアースシリケートウール

    設計情報等

  • 可動量

    SX66

    ※±Yの値はエンドカバー(オプション)を付けた場合です。
  • 設計荷重:歩行用(3.5kN/u)
  • 外廊下用

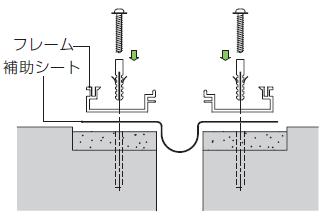

    床用EXジョイントを屋外に面した廊下などに使用する場合に適した、補助シートをフレームの下に巻き込むタイプを受注生産品にて用意しております。
    ご注文の際に「外廊下用」とご指示ください。
    ※カバー下部に止水が必要な場合は、別途止水設計に基づき樋工事を施してください。

    SX66

  • 耐火帯
  • Hタイプ 遮熱性能および遮炎性能
    厚み:25mm
    定尺:2000mm

    Lタイプ 遮炎性能
    厚み:12.5mm
    定尺:2000mm

    ※耐火帯の仕様についてはこちらをご覧ください。
  • 取り付け上の注意
    床用EXジョイントSX66を温度差が大きくなるような場所に取り付ける場合、必ずカバーとカバーの間およびカバー両端部に隙間を設けてください。
    隙間はカバーの長さ3000mmに対し3mm確保してください。隙間を設けないと、温度上昇に伴い、カバーが膨張し、カバーが変形したりカバーが外れてしまう恐れがあります。
  • 木造建築用も製作します。
    木造建築に使用される場合は取付下地をご指示ください。取付下地に合った固定ネジを用意しております。


Fタイプ(変位性能100%) 寸法表<単位:mm>

製品符号−呼称 クリアランスC W D1 D2 P1 P2 標準長さ
SX66(H/L)−50F 50 200 30 31.6 40 3000
SX66(H/L)−100F 100 350 30 31.6 35 50 3000

Gタイプ(変位性能50%) 寸法表<単位:mm>

製品符号−呼称 クリアランスC W D1 D2 P1 P2 標準長さ
SX66(H/L)−50G 50 150 30 31.6 25 3000
SX66(H/L)−100G 100 250 30 31.6 40 3000
SX66(H/L)−150G 150 350 30 31.6 30 40 3000
SX66(H/L)−200G 200 450 30 31.6 30 50 3000

価格(消費税は含まれておりません)

SX66
製品符号−呼称 価格(円/m) 図面・施工要領書等
SX66−50F 38,000 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書 部品
SX66−100F 53,000 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書 部品
SX66−50G 29,900 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書 部品
SX66−100G 39,000 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書 部品
SX66−150G 42,000 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書 部品
SX66−200G 52,000 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書 部品

耐火型

SX66H 遮熱性能および遮炎性能
製品符号−呼称 価格(円/m) 図面・施工要領書等
SX66H−50F 56,900 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書 部品
SX66H−100F 77,000 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書部品
SX66H−50G 45,300 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書部品
SX66H−100G 57,900 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書部品
SX66H−150G 66,000 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書部品
SX66H−200G 76,000 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書部品

SX66L 遮炎性能
製品符号−呼称 価格(円/m) 図面・施工要領書等
SX66L−50F 54,800 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書部品
SX66L−100F 74,500 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書部品
SX66L−50G 44,000 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書部品
SX66L−100G 55,800 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書部品
SX66L−150G 63,500 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書部品
SX66L−200G 73,500 cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 施工要領書部品
※耐火型は、耐火帯とカバーとのセット販売となります。価格はセット価格です。
※価格は1m当りの材料価格です。尚、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
※内壁と床の取合部エンドカバー1か所あたりの材料価格は、(内壁のm価格)×20%を加算してください。
 (価格は10円の位を四捨五入で100円単位となります。受注生産品)
※小口カバー以外の役物は別途見積りとなります。
