ステンレス製グレーチング

ボルト固定式 細目プレーンタイプ 歩道用 すきま9mm

適用荷重:歩行用
製品符号:SYRL-15
すきま 9mm

製品写真

SYRL-15

固定ボルト部

製品の特徴

  • T型形状のメインバーの間に固定構造を納めることにより、メインバーに切欠きがなく、安全性や意匠性に優れます。
  • グレーチングから固定ボルトが外れない構造で、清掃などの蓋開閉時にボルトを溝内に落下させたり、紛失する恐れがありません。
  • ボルト固定により、グレーチングのガタツキを防止します。
  • メインバーの表面が平滑なため、汚れがつきにくく、美しさを保ちます。

  • グレーチングの強度基準は歩行用で、道路橋示方書2.2.2活荷重における歩道等の群集荷重に基づき、5.0kN/uの等分布荷重に耐える仕様です。
  • 受枠のボルト固定部は、土や埃が溜まりにくい形状です。
  • 受枠上側に六角ナットが溶接固定されており、施工の際、ナット部にコンクリートのノロなどが入りにくい構造です。
  • 建築外構における犬走りや、室内の窓際などでの使用に適しています。

製品図面

SYRL

固定ボルト部詳細図

SYRL-15

ボルト固定ピッチ

SL-N

拡大図


すきま9mm

メインバー断面図


部品構成

  1. メインバー
    材質:SUS304
  2. クロスバー
    材質:SUS304
  3. サイドバー
    材質:SUS304
  4. 六角穴付ボタンボルト(M6)
    材質:SUS304
  5. ベースプレート
    材質:SUS304
  6. 受枠
    材質:SUS304
  7. コの字プレート
    材質:SUS304
  8. 六角ナット(M6)
    材質:SUS304
  9. アンカー
    材質:SECC

別売部品

  • 六角棒スパナ 呼び4

設計情報

  1. 端尺の場合、メインバー端部において、すきま調整をいたします。端尺のすきまを全て等間隔で希望される場合は、ご指示願います。

注文・発注情報

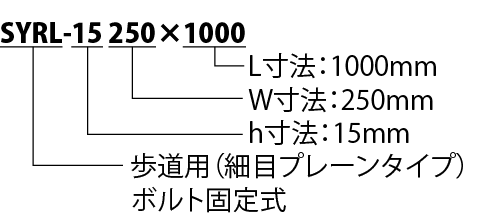

  1. ご注文は下記要領でご指示ください。
    SYRL-15 250×1000
    歩道用(細目プレーンタイプ)
    ボルト固定式 すきま:9mm
    H寸法:15mm
    W寸法:250mm
    L寸法:1000mm

寸法・質量表<単位:mm>

呼称 みぞ幅 W 質量(kg/枚) 受枠 H
150×1000 100 150 3.2 RL-15N 18
200×1000 150 200 3.8 RL-15N 18
250×1000 200 250 4.4 RL-15N 18
300×1000 250 300 5.0 RL-15N 18
350×1000 300 350 6.1 RL-15N 18

価格

グレーチング 受枠 図面・施工要領書等
製品符号 呼称 価格(円/枚) 製品符号 価格(円/m)
SYRL-15 150×1000 30,000 RL-15N 10,800 CAD図面DXF図面DWG図面ご使用願い図
SYRL-15 200×1000 34,000 RL-15N 10,800 CAD図面DXF図面DWG図面ご使用願い図
SYRL-15 250×1000 37,600 RL-15N 10,800 CAD図面DXF図面DWG図面ご使用願い図
SYRL-15 300×1000 41,900 RL-15N 10,800 CAD図面DXF図面DWG図面ご使用願い図
SYRL-15 350×1000 46,800 RL-15N 10,800 CAD図面DXF図面DWG図面ご使用願い図
※受枠は両側1m当りの価格です。
※価格には消費税は含まれておりません。
