ボーダースリット

U字溝用スリットみぞ蓋 敷地境界用 スリット幅60mm
スライドスクリューロック式 細目タイプ 滑り止め模様(梨地模様)付
鋳鉄製スリット/スチール製枠(溶融亜鉛めっき+黒塗装仕様)

蓋:VGQM スリットすきま6mm/開口5mm
枠:BKIT-EB S=60

製品写真

VGQM+BKIT-EB

製品の特徴

  • 適用荷重T-14は、歩道などで総重量14,000sfまでの車両が乗り入れる可能性のある場所に使用できます。
    適用荷重T-2は、歩道などで総重量2,000sfまでの車両が乗り入れる可能性のある場所に使用できます。
    駐車場の出入口など、車両が頻繁に通行する場所には、使用できません。
    U字溝付スリットみぞ蓋の強度基準はこちらをご覧ください。
  • 枠は溶融亜鉛めっきに黒色の塗装を施し、スリット蓋と同色で目立たない仕様です。
  • 敷地境界側の側面を従来よりさらにフラットな形状にすることにより、開口部を敷地境界間際に設置できます。
  • スリット蓋には、跳ね上がりや騒音を防止するロック金具が付いています。
  • スリット蓋の材質は、強度、耐久性に優れたダクタイル鋳鉄製、滑り止め模様は、鋳物素材の質感を活かした梨地模様です。
  • JIS A 5372 推奨仕様E-1 U形側溝に適用します。

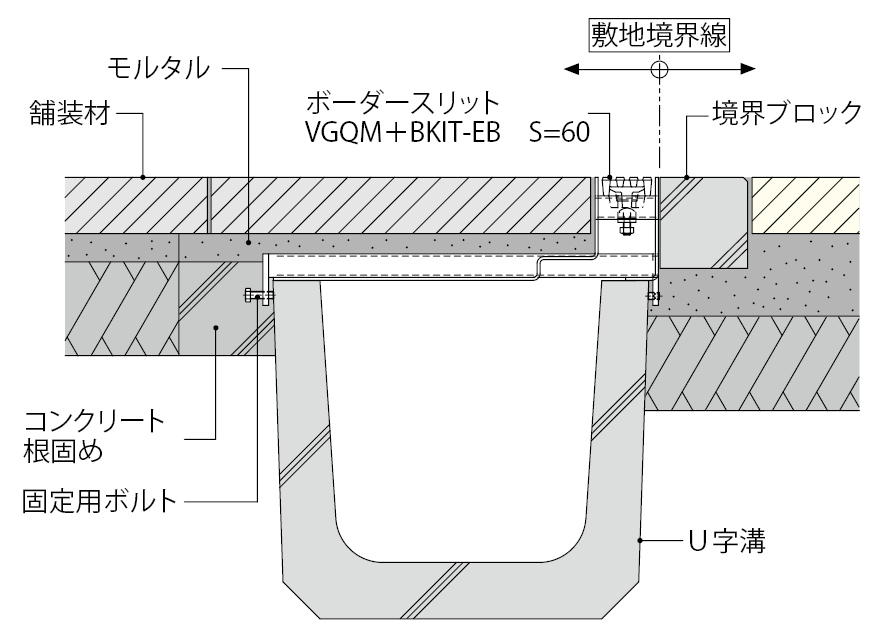

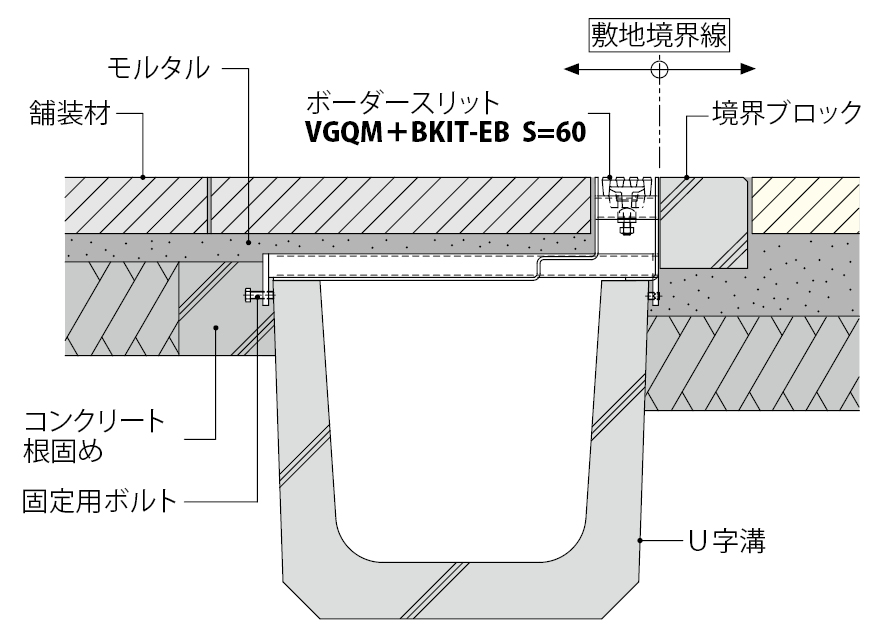

VGQM+BKIT-EB 納まり図


VGQM+BKIT-E


製品図面

BKIT-E+VGQM

※枠の補強梁は、T-2仕様の場合4本、取付ピッチ300mmとなります。

スリット蓋寸法図

BKIT-E+VGQM
BKIT-E+VGQM
滑り止め模様(梨地模様)


    部品構成

  1. スリット蓋
    材質:FCD500
    処理:樹脂系塗装

  2. 材質:SPHC
    処理:溶融亜鉛めっき+アクリル樹脂塗装
  3. 六角穴付止めねじ
    材質:SS400(M8×12)
    処理:電気亜鉛めっき
  4. 六角ボルト
    材質:SS400(M8×25)
    処理:電気亜鉛めっき
  5. ロック金具
    材質:SUS304

    付属部品

  • 六角棒スパナ 呼び4

    設計情報

  • 枠の端尺最小寸法はL=300mmです。
  • 蓋の開閉には、E型ハンドルをご使用ください。
  • 枠端部にエンドプレート加工が必要な場合はご指示ください。

    注文・発注情報

  • ご注文の際は、蓋および枠の製品符号・呼称をご指示ください。
    <例>
    T-2・みぞ幅150用の場合
    蓋:VGQM-0620
    枠:BKIT-2EB-1520 S=60

寸法表<単位:mm>

適用荷重 みぞ幅 蓋呼称 蓋質量(kg) 枠呼称 W1 W2 W3 H 枠質量(kg)
T-14 150 0620 4.2 14EB-1520 S=60 90 221 210 125 13.9
180 0620 4.2 14EB-1820 S=60 90 261 250 125 15.6
240 0620 4.2 14EB-2420 S=60 90 341 330 125 19.0
300 0620 4.2 14EB-3020 S=60 90 411 400 125 21.5
T-2(歩行用兼用) 150 0620 4.2 2EB-1520 S=60 90 221 210 110 11.9
180 0620 4.2 2EB-1820 S=60 90 261 250 110 12.9
240 0620 4.2 2EB-2420 S=60 90 341 330 110 15.5
300 0620 4.2 2EB-3020 S=60 90 411 400 110 17.7


VGQM スリットすきま6mm 価格

適用
荷重
スリット蓋 価格
(円/セット)
図面・取扱説明書等
製品符号 呼称 価格
(円/枚)
製品符号 呼称 価格
(円/枚)
T-14 VGQM 0620 9,500 BKIT 14EB-1520
S=60
29,400 38,900 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 取扱説明書
VGQM 0620 9,500 BKIT 14EB-1820
S=60
31,300 40,800 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 取扱説明書
VGQM 0620 9,500 BKIT 14EB-2420
S=60
35,500 45,000 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 取扱説明書
VGQM 0620 9,500 BKIT 14EB-3020
S=60
38,200 47,700 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 取扱説明書
T-2(歩行用兼用) VGQM 0620 9,500 BKIT 2EB-1520
S=60
25,200 34,700 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 取扱説明書
VGQM 0620 9,500 BKIT 2EB-1820
S=60
27,300 36,800 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 取扱説明書
VGQM 0620 9,500 BKIT 2EB-2420
S=60
31,000 40,500 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 取扱説明書
VGQM 0620 9,500 BKIT 2EB-3020
S=60
33,900 43,400 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 取扱説明書
※消費税は含まれておりません
