ボーダースリット

U字溝用スリットみぞ蓋 敷地境界用 スリット幅60mm スライドスクリューロック式
細目タイプ(すきま6mm)  滑り止め模様付 ステンレス製スリット
スチール製枠

蓋:VSMQ スリットすきま6mm(P=10)
枠:BKIT-E S=60

製品写真

VSMQ+BKIT-E

製品の特徴

  • JIS A 5372 推奨仕様E-1 U形側溝に適用します。
  • 敷地境界側の側面を従来よりさらにフラットな形状にすることにより、開口部を敷地境界間際に設置できます。
  • スチール製枠にステンレス目地を取り付けて、トータルコストを低減しています。
  • 強度はT-14用・T-2用・歩行用を設定しています。
    U字溝付スリットみぞ蓋の強度基準はこちらをご覧ください。

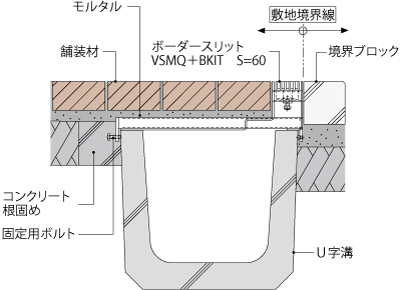

VSMQ+BKIT-E 納まり図


VSMQ+BKIT-E

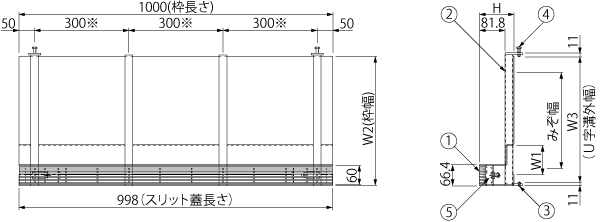

製品図面

BKIT-E+VSMQ

※枠の補強梁は、T-14仕様の場合5本、取付ピッチ225mmとなります。
BKIT-E+VSMQ


    部品構成

  1. スリット蓋
    材質:SUS304

  2. 材質:SPHC
    処理:溶融亜鉛めっき
  3. 六角穴付き止めねじ
    材質:SS400(M8×12)
    処理:電気亜鉛めっき
  4. 六角ボルト
    材質:SS400(M8×25)
    処理:電気亜鉛めっき
  5. ロック金具
    材質:SUS304

    付属部品

  • 六角棒スパナ 呼び4

    設計情報

  • 枠の端尺最小寸法はL=300mmです。
    蓋の開閉には、E型ハンドルをご使用ください。
    枠端部にエンドプレート加工が必要な場合はご指示ください。
    スリット蓋ボルト固定タイプも製作できます。

    注文・発注情報

  • ご注文の際は、蓋および枠の製品符号・呼称をご指示ください。
    <例>T-2・みぞ幅150用の場合
       蓋:VSMQ-0620
       枠:BKIT-2E-1520 S=60


寸法表<単位:mm>

適用荷重 みぞ幅 蓋呼称 h 蓋質量(kg) 枠呼称 W1 W2 W3 H 枠質量(kg)
T-14 150 0620 20 4.0 14E-1520 S=60 90 221 210 125 13.9
180 0620 20 4.0 14E-1820 S=60 90 261 250 125 15.6
240 0620 20 4.0 14E-2420 S=60 90 341 330 125 19.0
300 0620 20 4.0 14E-3020 S=60 90 411 400 125 21.5
T-2 150 0620 20 4.0 2E-1520 S=60 90 221 210 110 11.9
180 0620 20 4.0 2E-1820 S=60 90 261 250 110 12.9
240 0620 20 4.0 2E-2420 S=60 90 341 330 110 15.5
300 0620 20 4.0 2E-3020 S=60 90 411 400 110 17.7
歩行用 150 0615 15 3.0 ME-1515 S=60 90 221 210 110 11.9
180 0615 15 3.0 ME-1815 S=60 90 261 250 110 12.9
240 0615 15 3.0 ME-2415 S=60 90 341 330 110 15.5
300 0615 15 3.0 ME-3015 S=60 90 411 400 110 17.7


VSMQ スリットすきま6mm(P=10) 価格(消費税は含まれておりません)

適用
荷重
スリット蓋 価格
(円/セット)
図面・取扱説明書等
製品符号 呼称 価格
(円/枚)
製品符号 呼称 価格
(円/枚)
T-14 VSMQ 0620 15,800 BKIT 14E-1520
S=60
21,600 37,400 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
VSMQ 0620 15,800 BKIT 14E-1820
S=60
23,800 39,600 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
VSMQ 0620 15,800 BKIT 14E-2420
S=60
28,300 44,100 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
VSMQ 0620 15,800 BKIT 14E-3020
S=60
30,700 46,500 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
T-2 VSMQ 0620 15,800 BKIT 2E-1520
S=60
18,200 34,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
VSMQ 0620 15,800 BKIT 2E-1820
S=60
19,700 35,500 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
VSMQ 0620 15,800 BKIT 2E-2420
S=60
23,000 38,800 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
VSMQ 0620 15,800 BKIT 2E-3020
S=60
25,200 41,000 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
歩行用 VSMQ 0615 13,200 BKIT ME-1515
S=60
18,200 31,400 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
VSMQ 0615 13,200 BKIT ME-1815
S=60
19,700 32,900 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
VSMQ 0615 13,200 BKIT ME-2415
S=60
23,000 36,200 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
VSMQ 0615 13,200 BKIT ME-3015
S=60
25,200 38,400 CAD図面DXF図面DWG図面DWG図面ご使用願い図取扱説明書
