製品の特徴

• 優れた耐火性能を発揮し、地球環境と人体にやさしいアルカリアースシリケートウール（AES）製の耐火帯を受枠開口部に装着しました。
  耐火帯Lタイプ（1時間遮炎性能）厚み12.5mm

• 強度は歩行用、荷重条件は3,500N/m²です。
• 二重蓋構造で防水・防臭機能を高めた密閉形です。
• 塗装色はダークブラウンです。
• 受枠に設けられている内ねじソケットに、排水管を接続することで、受枠に侵入した水を排水できます。

製品図面

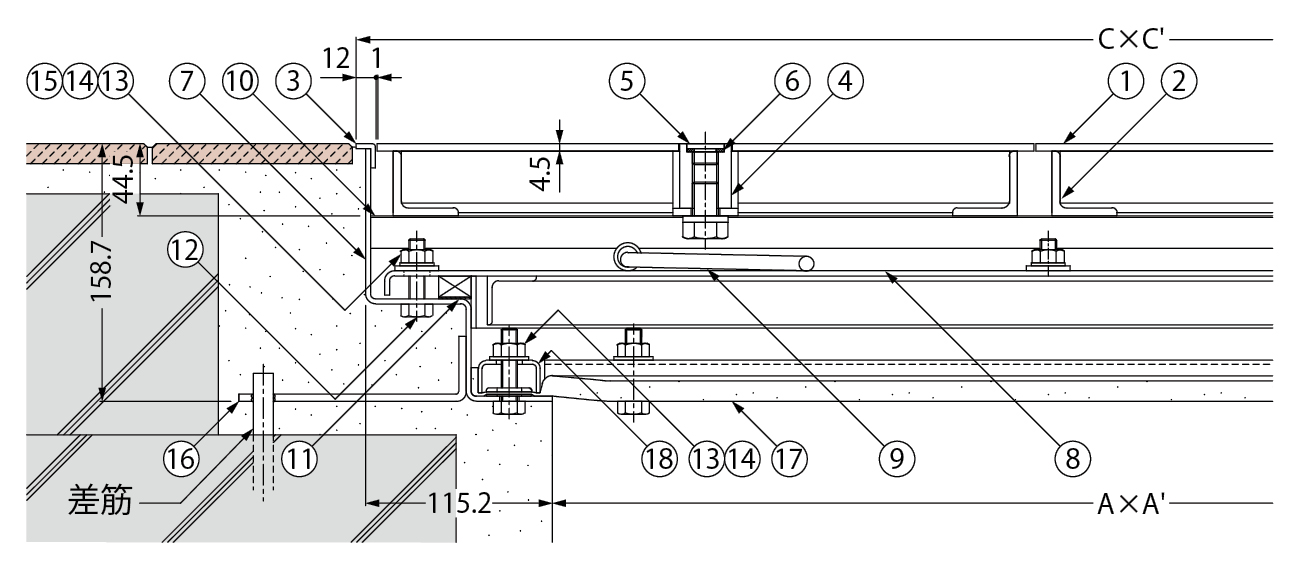

（ア−ア断面）納まり図　

排水管の接続　納まり図

1.
2. 上蓋には密閉性が無いため、排水管の接続先からの臭気があがる可能性があります。
   臭気が気になる場所にご使用される場合は、排水管の取り回しにご注意ください。

把手部平面詳細図

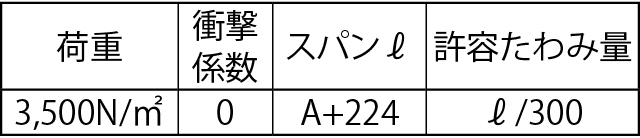

強度基準

※中蓋および耐火帯の上には絶対に乗らないでください。変形または破損し、事故を起こす恐れがあります。（中蓋および耐火帯は、歩行用の荷重を満たす設計ではありません）

部品構成

蓋プレート
材質：SPHC
処理：下塗り+焼付塗装
補強材
材質：SS400
処理：下塗り+焼付塗装
目地
材質：SUS304
把手
材質：SUS304
キャップ
材質：SUS304
パッキンA
材質：クロロプレンゴム
受枠
材質：SPHC
処理：下塗り+焼付塗装
中蓋
材質：SPHC
処理：下塗り+焼付塗装
中蓋把手
材質：SS400
処理：下塗り+焼付塗装
クッション
材質：クロロプレンゴム
パッキンB
材質：EPDM
六角ボルト
材質：SUS304
六角ナット
材質：SUS304
平座金
材質：SUS304
ゴムワッシャ
材質：EPDM
アンカー
材質：SPHC
処理：下塗り+焼付塗装
耐火帯
材質：アルカリアースシリケートウール
耐火帯押え
材質：SGHC

別売部品

• 開閉ハンドル K-1a型（上蓋開閉用）
• T形レンチ 呼び17（中蓋・耐火帯開閉用）

ワンポイント情報

1. 耐火帯固定方法について

寸法表＜単位：mm＞

呼称	A	A'	B	B'	C	C'	S	蓋枚数	質量（kg）	蓋1枚の質量（kg/枚）	中蓋質量（kg）
700-L	700	700	990	457.5	1016	942	1	2	116	25	27
800-L	800	800	1090	507.5	1116	1042	1	2	135	29	33
900-L	900	900	1190	371	1216	1142	1.5	3	162	25	38
1000-L	1000	1000	1290	404.5	1316	1242	1.25	3	187	30	45
600×1200-L	600	1200	890	471	916	1442	1.5	3	155	23	36

価格

製品符号-呼称	蓋枚数	ハンドル付（円/組）	ハンドルなし（円/組）	図面･施工要領書等
W-1EC-700-L	2	534,200	529,800
W-1EC-800-L	2	662,900	658,500
W-1EC-900-L	3	759,900	755,500
W-1EC-1000-L	3	892,100	887,700
W-1EC-600×1200-L	3	721,200	716,800

※価格には消費税は含まれておりません。

ハンドル

製品符号	価格 1組（2本）	図面
K-1a	4,400

※価格には消費税は含まれておりません。
