合成高分子系ルーフィングシート防水用
製品符号：WHXSW
使用場所：屋上
※Rcは管用テーパめねじ（JIS B 0203）を表します。
※価格には消費税は含まれておりません。
鋳鉄製ルーフドレン
外断熱用 防水層張掛け幅100mm よこ引き用 打込型 ねじ込み式
改質アスファルトシート防水用合成高分子系ルーフィングシート防水用
使用場所：屋上
製品の特徴
- 公共建築工事標準仕様書建築工事編H31年版（国土交通省、公共建築協会）に準拠しています。
- 断熱材をルーフドレン間際まで貼ることで、熱損失を低減することができます。
- 断熱材押えにより、確実に断熱材を押える構造となっています。
- WHXSの外断熱用です。
規格対照表
| 規格名称 | 記号 | 呼称（サイズ） |
|---|---|---|
| 都市再生機構 機構住宅標準詳細設計図集 第2版 |
AE-602 | 75、100 |

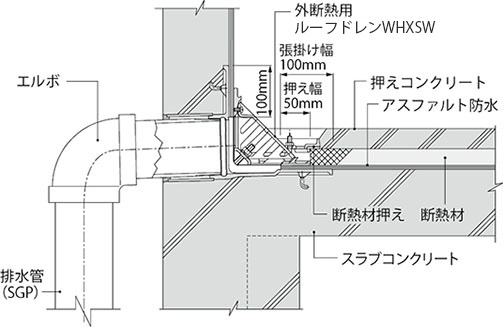

製品図面
部品構成
- ストレーナー
材質：FC150
処理：樹脂系塗装 - 断熱材押え
材質：FC150
処理：樹脂系塗装 - 防水層押え
材質：FC150
処理：樹脂系塗装 - 本体
材質：FC150
処理：樹脂系塗装 - アンカー
材質：SWRM8
処理：りん酸塩被膜 - ボルト
材質：SUS304 - ばね座金
材質：SUS304 - 平座金
材質：SUS304 - ボルト
材質：C3602W - 丸小ねじ
材質：SUS304 - スペーサー
材質：硬質ポリ塩化ビニル
付属部品
- 養生シート
- 固定プレート
- 位置決めプレート
- スパナ
- 蝶ナット
- 長ねじボルト
- サカメ釘
別売部品
本体コーナー部寸法
注文・発注情報
- ご注文の際はL寸法（パラペット厚）をご指示ください。
＜例＞WHXSW-75 L＝150
その他、下記の仕様もございます。
ワンポイント情報
寸法表＜単位：mm＞
| 呼称 | A | C | ねじ径d | E | F | G | h | I | J | K | L | スペーサー規格 | スペーサー長さS | M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 75 | 180 | 335 | Rc3 | 35 | 20 | 82 | 31 | 147 | 20 | 147 | 80～ | SU100 | L-35 | 273 | 25～40 |
| 100 | 205 | 365 | Rc4 | 40 | 20 | 107 | 44 | 177 | 20 | 172 | 80～ | SU125 | L-40 | 303 | 25～40 |
| 125 | 229 | 391 | Rc5 | 44 | 31 | 131 | 49 | 205 | 20 | 196 | 80～ | LP150 | L-50 | 331 | 25～40 |
| 150 | 254 | 409 | Rc6 | 50 | 31 | 156 | 64 | 225 | 20 | 221 | 80～ | LP180 | L-55 | 351 | 25～40 |
ボルト・丸小ねじ寸法表
| 部番 | 品名 | サイズ75 | サイズ100 | サイズ125 | サイズ150 | 数量 | 備考 |
|---|---|---|---|---|---|---|---|
| ⑥ | ボルト | M10×70 | M10×70 | M10×70 | M10×70 | 2 | 六角ナット付 |
| ⑦ | ばね座金 | 呼び10 | 呼び10 | 呼び10 | 呼び10 | 2 | － |
| ⑧ | 平座金 | 呼び10 | 呼び10 | 呼び10 | 呼び10 | 2 | 丸並 |
| ⑨ | ボルト | M8×50 | M8×50 | M8×50 | M8×50 | 2 | 六角ナット付 |
| ⑩ | 丸小ねじ | M6×12 | M6×12 | M6×12 | M6×12 | 1 | － |
価格
| 製品符号 - 呼称 | 価格（円/個） | 図面・施工要領書等 | |
|---|---|---|---|
| L=80～200 | L=201～500 | ||
| WHXSW－75 | 30,600 | 31,100 |      |
| WHXSW－100 | 36,400 | 36,900 | |
| WHXSW－125 | 53,600 | 54,100 | |
| WHXSW－150 | 70,500 | 71,000 | |
