鋳鉄製ルーフドレン

防水層塗掛け幅25mm たて引き用 打込型 差し込み式

塗膜防水用
モルタル防水用
製品符号:WMB-1
使用場所:バルコニー中継

製品写真

WMB-1

WMB-1 納まり図


製品の特徴

  • 防水層塗掛け幅を25mm確保しており、より確実な防水施工が可能です。
  • 塗膜防水・モルタル防水用のルーフドレンです。

規格対照表

規格名称 記号 呼称(サイズ)
公共建築協会評価対象品 50、75、100
都市再生機構
機構住宅標準詳細設計図集
第2版
AE-603 50、75、100
AE-604 50、75、100
JCW301(12版) RJ-CB 50、75、100
都営住宅建築工事共通詳細図集
平成28年版
B-20 50、75、100

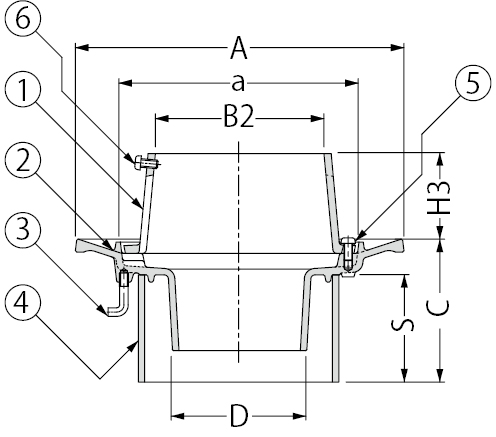

製品図面

WMB-1

部品構成

  1. ストレーナー
    材質:FC150
    処理:樹脂系塗装
  2. 本体
    材質:FC150
    処理:樹脂系塗装
  3. アンカー
    材質:SWRM8
    処理:りん酸塩被膜
  4. スペーサー
    材質:硬質ポリ塩化ビニル
  5. 丸小ねじ
    材質:C2700W
  6. 丸小ねじ
    材質:C2700W

付属部品

  • 養生蓋
  • 蝶ナット
  • 長ねじボルト
  • 位置決めプレート

施工情報

  1. C寸法は、スラブ下端からルーフドレン本体の取付高さを表す寸法です。スラブ厚に対して、C寸法をご指示いただき、スペーサー部品で取付高さを調整します。

注文・発注情報

  1. ご注文の際はC寸法をご指示ください。
    <例>WMB-1-100 C=90

その他、下記の仕様もございます。

  1. デッキプレート打込型WDMB-1

寸法表<単位:mm>

呼称 A a B2 C スペーサー規格 スペーサー長さS D H3
50 170 107 64 80〜 SU75 C-25 45 60
75 200 142 93 80〜 VU100 C-25 71 60
100 230 167 118 80〜 VU125 C-25 94 60

丸小ねじ寸法表

部番 品名 サイズ50 サイズ75 サイズ100 数量 備考
D 丸小ねじ M6×12 M6×12 M6×12 2
E 丸小ねじ M6×12 M6×12 M6×12 3

価格

製品符号−呼称 価格(円/個) 図面・施工要領書等
C=80〜200 C=201〜500
WMB-1-50 5,400 5,900 CAD図面DXF図面DWG図面ご使用願い図施工要領書
WMB-1-75 6,800 7,300 CAD図面DXF図面DWG図面ご使用願い図施工要領書
WMB-1-100 8,300 8,800 CAD図面DXF図面DWG図面ご使用願い図施工要領書
※価格には消費税は含まれておりません。

高耐食性ルーフドレン 価格

製品符号−呼称 価格(円/個)
C=80〜200 C=201〜500
WMB-1R-50 13,500 14,000
WMB-1R-75 15,600 16,100
WMB-1R-100 16,300 16,800
※価格には消費税は含まれておりません。
