クリーンピット

ステンレス製 縦目タイプ
細目滑り止め模様付(ローレット模様)グレーチング(すきま9mm)

YQ-A-20

製品写真

YQ-A-20

製品の特徴

  • 蓋の強度基準は両端自由支持の状態で建築基準法施行令第85条の積載荷重に基づき、3,500N/uの等分布荷重に耐える仕様です。
  • メインバーのすきまは、ゴミが詰まりにくい9mmです。
  • グレーチング高さは、跳ね上がりにくく、台車などが通る場所に適している高さ20mmです。
  • メインバーが縦目タイプなので、水切れが良く、バルコニーや浴室の出入口などに適しています。

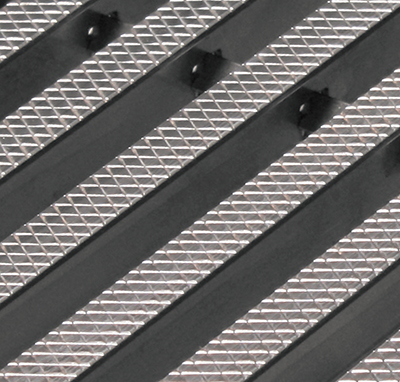

滑り止め模様



製品図面

YQ-A-20


メインバー形状

YQ-A-20

YQ-A-20


部品構成

  1. メインバー 材質:SUS304
  2. クロスバー 材質:SUS304
  3. サイドバー 材質:SUS304

適応受枠

アルミニウム製 ステンレス製

AF20B(一般型)

SF20B(一般型)
SF20D(打込型)
SL-20(一般型)


    設計情報

  • 呼称450×450、500×500は四方受枠でご使用ください。
  • 開閉ハンドルD型を使用してください。

    注文・発注情報

  • 標準品以外も製作致します。仕様、寸法等をご指示ください。

寸法表<単位:mm>

呼称 ピット幅 W 質量(kg)
150×500×20 100 150 1.8
200×500×20 150 200 2.3
250×500×20 200 250 2.9
300×500×20 250 300 3.4
350×500×20 300 350 3.8

集水桝の寸法表<単位:mm>

呼称 桝寸法 A 質量(kg)
350×350×20 300 350 2.7
400×400×20 350 400 3.4
450×450×20 400 450 4.4
500×500×20 450 500 5.4

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/m) 図面等
YQ-A-20 150×500×20 22,600 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
YQ-A-20 200×500×20 27,600 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
YQ-A-20 250×500×20 33,200 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
YQ-A-20 300×500×20 36,800 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
YQ-A-20 350×500×20 40,600 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図

集水桝の価格(消費税は含まれておりません)

製品符号−呼称 価格(円/枚) 図面等
YQ-A-20 350×350×20 17,700 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
YQ-A-20 400×400×20 26,500 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
YQ-A-20 450×450×20 32,700 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
YQ-A-20 500×500×20 38,000 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図
