デッキプレート打込型ルーフドレン

デッキプレートとコンクリートが一体化した合成スラブに適したデッキプレート打込型ルーフドレンです。

デッキプレート打込型

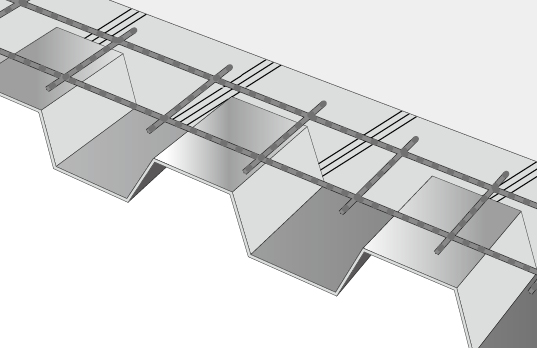

合成スラブとは

デッキプレートとコンクリートで構成される合成スラブは、デッキプレートがコンクリート打設時には型枠の役目を担い、コンクリート硬化後はデッキプレートとコンクリートが一体になって、デッキプレートが鉄筋の働きをする、施工性および強度に優れた合理的、経済的な床構造です。

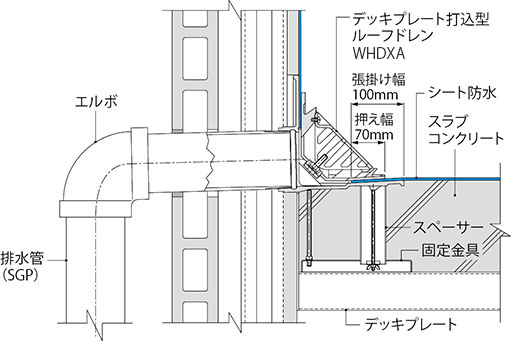

納まり図

デッキプレート打込型

合成スラブ内に簡単・確実に設置できるルーフドレン

デッキプレートやフラットデッキなどの鋼製材料の上に、ルーフドレンが簡単・確実に仮固定でき、コンクリート打設と同時に合成スラブ内にルーフドレンが設置できる打込型です。デッキプレート打込型専用の固定金 具は、各種デッキプレートのみぞ幅、みぞ高さに対応する寸法・形状です。また、たて引き用ルーフドレンの固定金具には、コンクリートの充填に効果的な、穴加工が施してあり、より確実な合成スラブが施工できます。

デッキプレート打込型について詳しく知りたい方はこちら

デッキプレート打込型の屋上等でご使用いただけるルーフドレンをバリエーションアップをしました。

WHDXA

製品の特徴

  • デッキプレート打込型の防水層張掛け幅100mm よこ引き用ルーフドレンです。
  • 屋上等でご使用ください。
  • 公共建築工事標準仕様書建築工事編H28年版(国土交通省、公共建築協会)に準拠しています。

サイズ追加品

防水工法に合わせた4種類のバリエーションアップをしました。
呼称125,150,200を追加しました。


ルーフドレン 防水層張掛け幅100mm よこ引き用 デッキプレート打込型 ラインナップ

製品符号 呼称 防水工法 備考
WHDXA 75・100・125・150・200 アスファルト防水
WHDUXA 75・100・125・150・200 アスファルト防水 立ち上がり部用打ち込み金具付
WHDXS 75・100・125・150・200 改質アスファルトシート・シート防水
WHDUXS 75・100・125・150・200 改質アスファルトシート・シート防水 立ち上がり部用打ち込み金具付

デッキプレート打込型ルーフドレンのラインナップはこちら
