意匠性、安全性に優れる、切欠き部が無いボルト固定式
グレーチング蓋のガタツキや音の発生を防止します。建物出入口など歩行者通行部に
ボルト固定部詳細図
- T型形状のメインバーの間に固定構造を納めることにより、メインバーの切欠きをなくしました。
- ピット蓋から固定ボルトが外れない構造で、清掃などの蓋開閉時に、ボルトを溝内に落下させたり、紛失する恐れがありません。
- 受枠のボルト固定部は、ゴミや埃が溜まりにくい形状です。
- 受枠上側にボルト固定部が溶接固定されており、施工の際に養生が不要で、コンクリートのノロが入りにくい構造です。
- 集水桝蓋や端尺寸法も製作可能です。
- 受枠は、正確な寸法出しが行える「幅決めプレート」付です。
定尺におけるボルト固定部ピッチ寸法
ボルト固定式の受枠の仕様は以下のとおりです。普通目用受枠と、縦目用受枠とでは、受枠に取り付けられたコの字プレートの方向と、ボルト固定部ピッチ寸法が異なります。

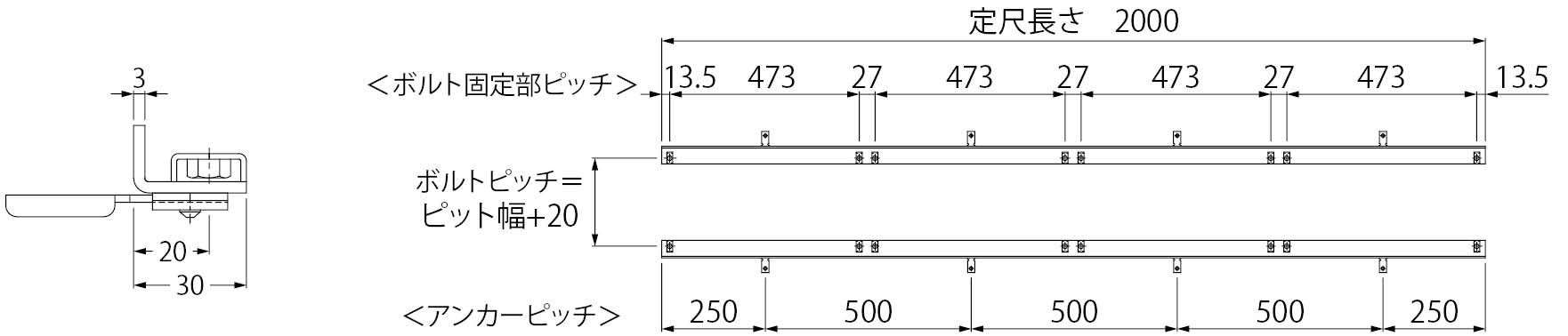

普通目用受枠：RL-NQ
| 製品符号 | グレーチング高さ h |
|---|---|
| RL-15NQ | 15 |
| RL-20NQ | 20 |

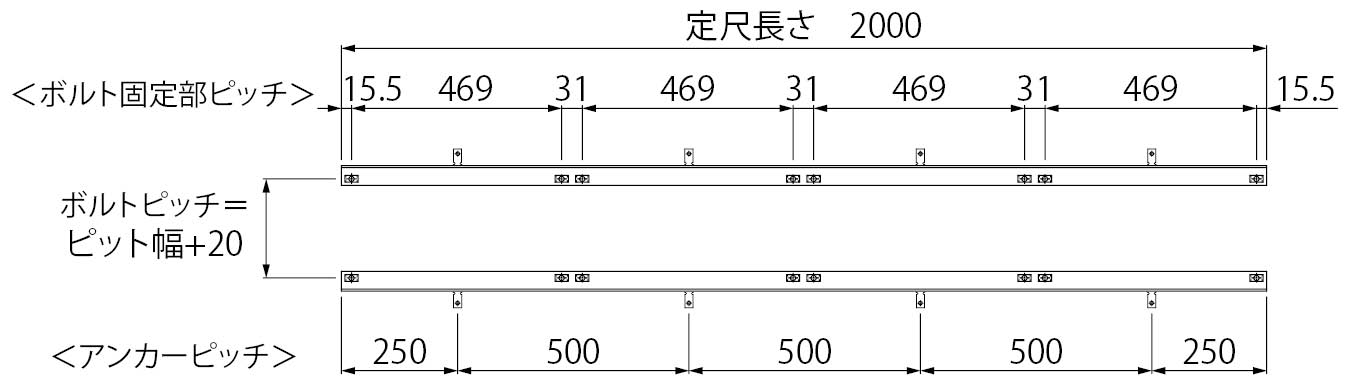

縦目用受枠：RL-RQ
| 製品符号 | グレーチング高さ h |
|---|---|
| RL-15RQ | 15 |
| RL-20RQ | 20 |
機能別分類表
| 本体材質 | 仕様 | 製品写真 | 製品符号 | 備考 |
|---|---|---|---|---|
| ステンレス製 | ノンスリップタイプ（ローレット模様） |  |
YQL-H-20 | スリップ防止で安全 |
| ステンレス製 | ノンスリップタイプ（ローレット模様） | |

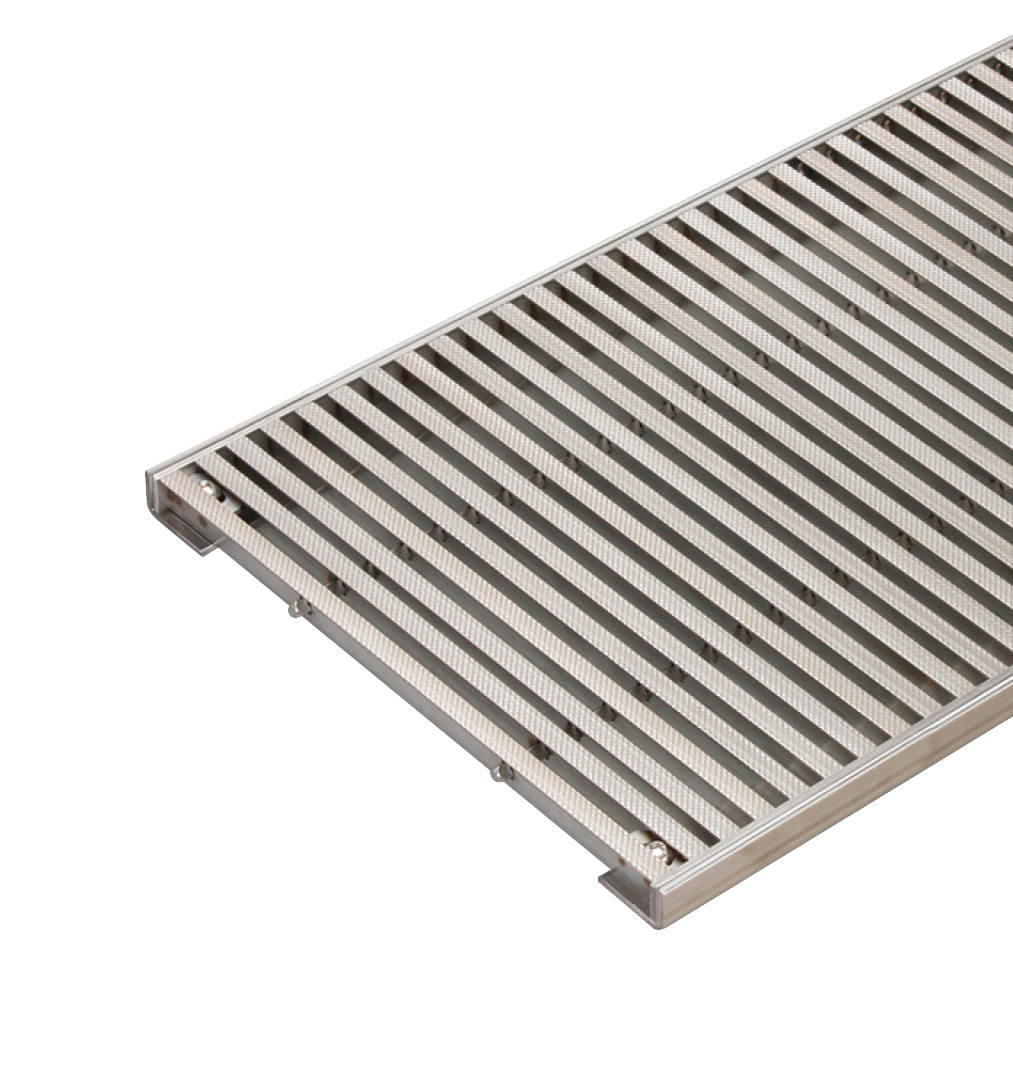

YQL-H-15 | スリップ防止で安全 |
| ステンレス製 | 滑り止め模様付（ローレット模様） |  |
YQL-20 | スリップ防止で安全 |
| ステンレス製 | 滑り止め模様付（ローレット模様） | |
YQL-15 | スリップ防止で安全 |
| ステンレス製 | プレーンタイプ |  |
YRL-H-20 | − |
| ステンレス製 | プレーンタイプ | |
YRL-H-15 | − |
| ステンレス製 | プレーンタイプ |  |
YRL-20 | − |
| ステンレス製 | プレーンタイプ | |
YRL-15 | − |
| ステンレス製 | 縦目、 ノンスリップタイプ（ローレット模様） |
 |

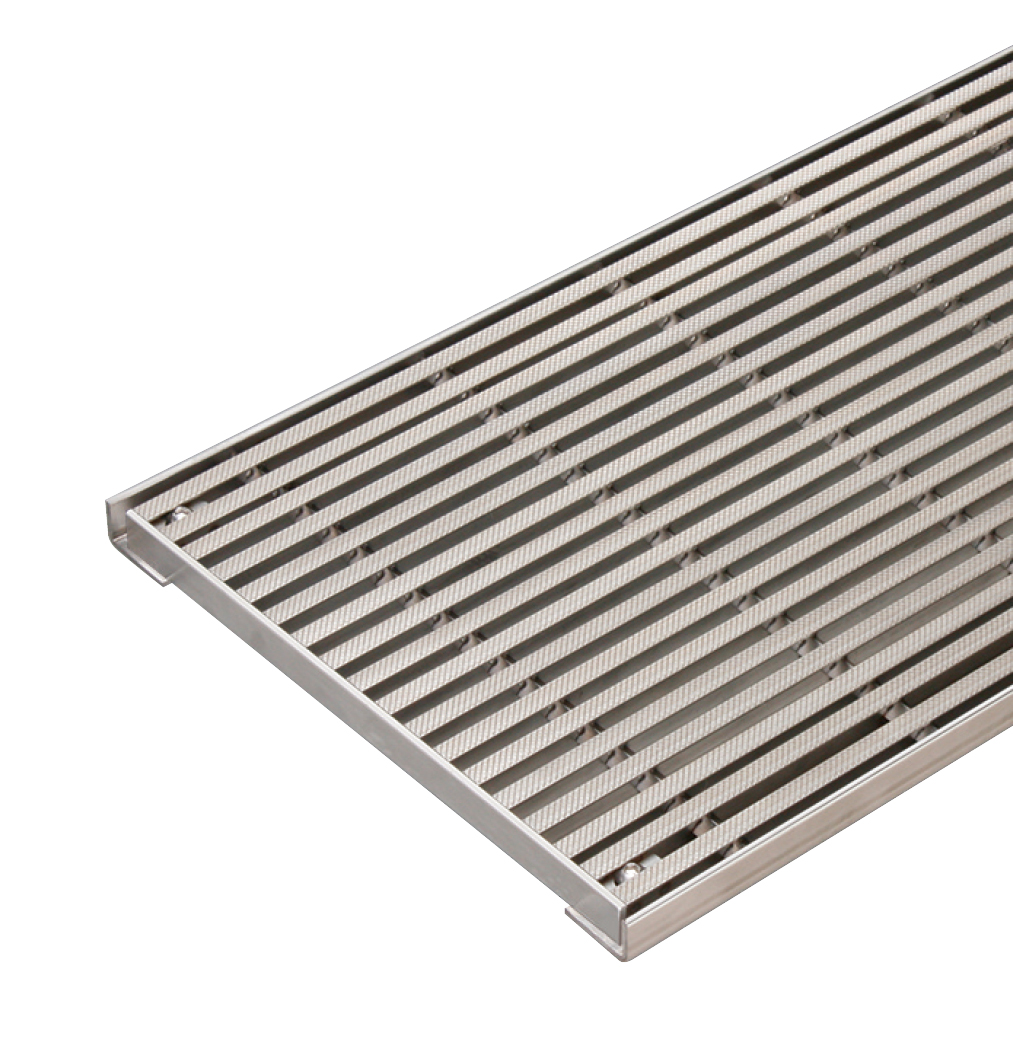

YQL-H-A-20 | 水切れが良く排水性能が向上、 スリップ防止で安全 |
| ステンレス製 | 縦目、 ノンスリップタイプ（ローレット模様） |
 |
YQL-H-A-15 | 水切れが良く排水性能が向上、 スリップ防止で安全 |
| ステンレス製 | 縦目、 滑り止め模様付（ローレット模様） |
 |
YQL-A-20 | 水切れが良く排水性能が向上、 スリップ防止で安全 |
| ステンレス製 | 縦目、 滑り止め模様付（ローレット模様） |
 |
YQL-A-15 | 水切れが良く排水性能が向上、 スリップ防止で安全 |
| ステンレス製 | 縦目、 プレーンタイプ |
 |
YRL-H-A-20 | 水切れが良く排水性能が向上 |
| ステンレス製 | 縦目、 プレーンタイプ |
|
YRL-H-A-15 | 水切れが良く排水性能が向上 |
| ステンレス製 | 縦目、 プレーンタイプ |
 |
YRL-A-20 | 水切れが良く排水性能が向上 |
| ステンレス製 | 縦目、 プレーンタイプ |
|
YRL-A-15 | 水切れが良く排水性能が向上 |
