スリットみぞ蓋シリーズ

プレキャスト側溝用スリットみぞ蓋シリーズ

ボーダースリット　スリット幅24mmタイプ

さらに細く、目立たない、スリット（開口）幅24mmのボーダースリットです。
商業施設・公共施設・駅等の意匠性を重視する建物周りの舗装空間において、幅広くご使用頂けます。
車いすのタイヤやハイヒールのかかとが挟まらない、すきま6mmで全てのすきまを揃えることによって、歩行空間の安全性を確保しつつ、より美しく納めることが可能です。

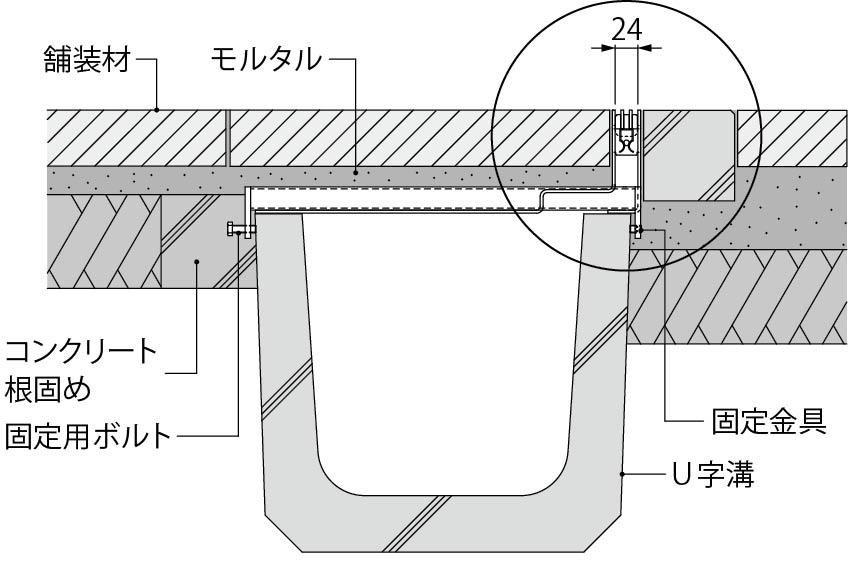

VSGB+BKIT

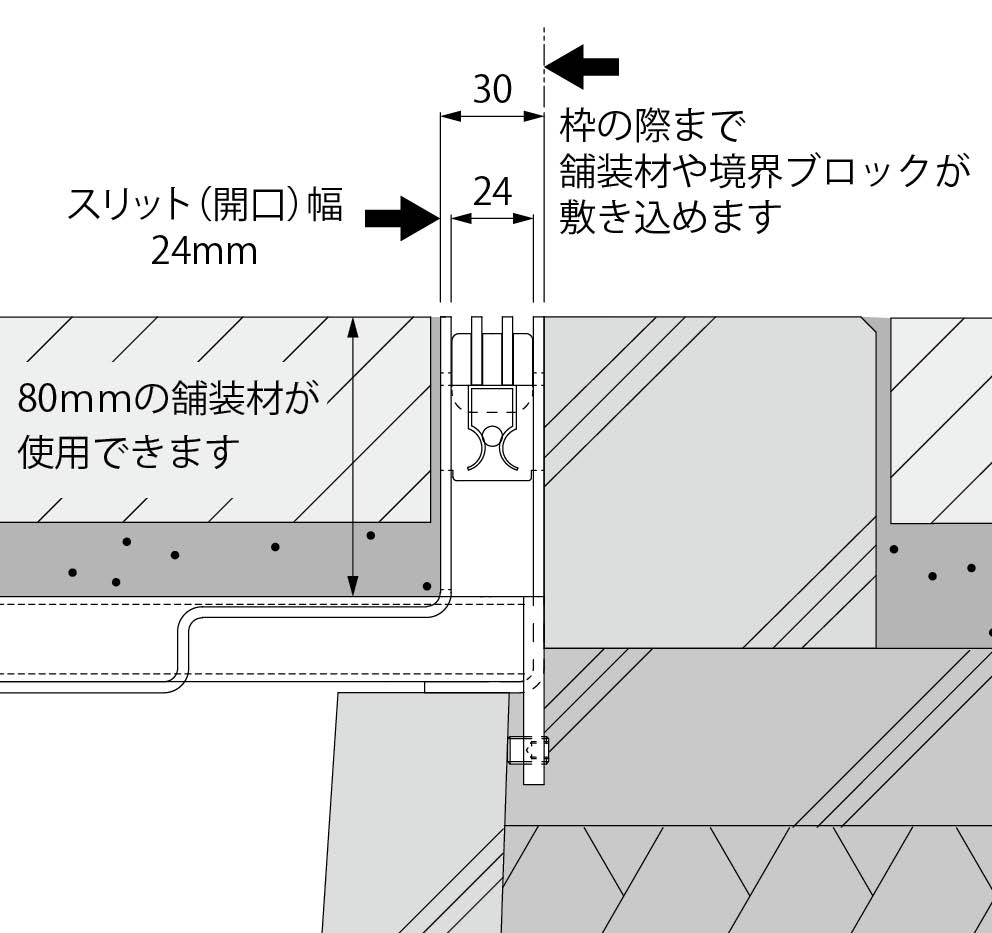

スリット部拡大図

細いスリットでも排水性能は確保しています

スリット幅をさらに狭くしたことによって、排水性能が低下していることを考慮し、ボーダースリットのスリット幅を選定する際の目安としてお使いいただくため、排水性能試験を行いました。
試験は、水槽に貯めた水を、スリット蓋から流出させ、水位の変化と経過時間から流出量を算出する方法を採っています。

降雨強度100mm/hの場合の、各製品1m当たりの排水性能

スリット蓋のタイプ	流出量	集水面積
VSRG0220　すきま6mm	2.32×10^-3m³/sec	88㎡
VSGB0219　すきま6mm	2.27×10^-3m³/sec	86㎡

上記は当社実験値に基づくものです。
集水面積の算出には、建物・道路勾配等の条件は考慮していません。
試験の詳しい内容はこちら。

美観に優れたスリット蓋です

枠目地とスリット蓋のメインバーが均等にそろうため、舗装空間において、美しい納まりを実現します。
また、スリット蓋は、見た目の美しさにこだわり、クロスバーをメインバーの天端よりも低い位置で設計しました。

ステンレス目地（枠：BKIS-E）

蓋と枠目地の材質を合わせることで、舗装空間が美しく仕上がります。また、トータルコストを低減するため、枠本体はスチール製です。

境界際がフラットな形状

境界側の固定金具を、枠内部に埋め込む形状とすることで、よりスリット部を境界間際に設置することが可能になり、景観向上に貢献します。

スリット蓋が容易に着脱可能です

スリット蓋に固定されているクリップ金具を固定用ピンに嵌めるだけで、容易に蓋と枠の固定が可能です。
また、専用ハンドルを使用することで、容易に取り外しが可能です。
※集水桝・掃除口のスリットは、蓋本体に溶接固定されています。

スリット蓋の素材は2種類を取り揃えています

スリット蓋は、高級感があり、耐食性に優れたステンレス製、耐久性と経済性に優れたスチール製の2種類を取り揃え、舗装材の種類、質感、色調に合わせてお選びいただけます。スリット蓋のすきまは、6mmです。

ボーダースリット S=24　製品一覧表

U字溝用

蓋タイプ	蓋材質	蓋製品符号	枠目地	適用荷重	枠製品符号	みぞ幅（mm）	製品写真
グレーチング	ステンレス製	VSRG	ステンレス製	T-14･T-2	BKIS-14E S=24･ BKIS-2E S=24	150･180･240･300
グレーチング	スチール製	VSGB	スチール製	T-14･T-2	BKIT-14E S=24･ BKIT-2E S=24	150･180･240･300

掃除口

蓋タイプ	蓋材質	製品符号	枠目地	適用荷重	みぞ幅（mm）	製品写真
グレーチング	ステンレス製	BKISSC-14E S=24･ BKISSC-2E S=24	ステンレス製	T-14･T-2	150･180･240･300
グレーチング	スチール製	BKITTC-14E S=24･ BKITTC-2E S=24	スチール製	T-14･T-2	150･180･240･300

集水桝用

蓋タイプ	蓋材質	製品符号	枠目地	適用荷重	桝内径（mm）	製品写真
グレーチング	ステンレス製	BKISSW-14E S=24･ BKISSW-2E S=24	ステンレス製	T-14･T-2	300･450･500･600
グレーチング	スチール製	BKITTW-14E S=24･ BKITTW-2E S=24	スチール製	T-14･T-2	300･450･500･600
