排水ユニット　タイル目地割対応トラフ | カネソウ株式会社　建設用金属製品の総合メーカー

100角・150角タイルの目地割りに合うトラフ寸法で、きれいに納まります。
蓋はすきま6mmのステンレス製スリット、樹脂製スリットのほか、ステンレス製パンチングプレートを設定。
設置場所や用途に応じて、お選びいただけます。

このような場所でお使いいただけます

強度基準

排水ユニットの強度基準は下表のとおりです。

強度	荷重	基準・規格
歩行用	等分布荷重　3,500N/㎡	建築基準法施行例　第85条　積載荷重

スリット蓋タイプの特徴

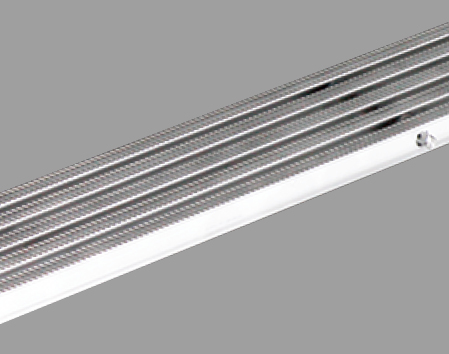

ステンレス製スリット蓋

樹脂製スリット蓋

バリアフリー対応の納まりに適した、縦目タイプの細目グレーチングです。ステンレス製と、素肌にやさしくノンスリップ効果のある表面素材の樹脂製を取り揃えております。

ゴミ集積バスケット

スリット蓋裏側にゴミ集積バスケットが付いており、落葉やゴミの流出を防ぐとともに、簡単に清掃することができます。（画像は端部排水よこ引き用）

音鳴り防止クッションゴム

スリット蓋裏側のクッションゴムが、通行時の音鳴りやガタツキを防止します。
（ステンレス製スリット蓋のみ）

トラフ排水型式について

端部排水と中央部排水を取り揃えております。
排水口には、排水管接続用20Aニップルが溶接固定されております。ソケットを使用して、塩化ビニル管などを接続できます。
また、排水方向は「よこ引き用」と「たて引き用」があります。端部排水については、20Aニップルの位置は図－１に示すようにC,D方向に変更可能です。
