EXジョイント建物用 屋根−屋根 SX11・AX11 幅違いカバーの取り合いついて
- 製品分類：EXジョイント
- 分類番号：P200225
- 更新日：―

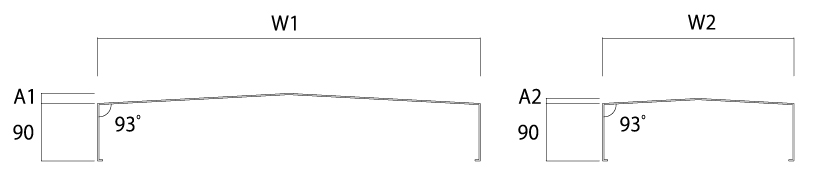

SX11・AX11カバー断面図
カバー幅W寸法が大きくなればA寸法も大きくなります。そのため、幅違いカバーの平面コーナー部取り合いでは段差が生じます。この段差には小口を付けます。
（W1＞W2であればA1＞A2）
小口パターンDD
カバー幅W寸法が大きくなればA寸法も大きくなります。そのため、幅違いカバーの平面コーナー部取り合いでは段差が生じます。この段差には小口を付けます。
（W1＞W2であればA1＞A2）
小口パターンDD

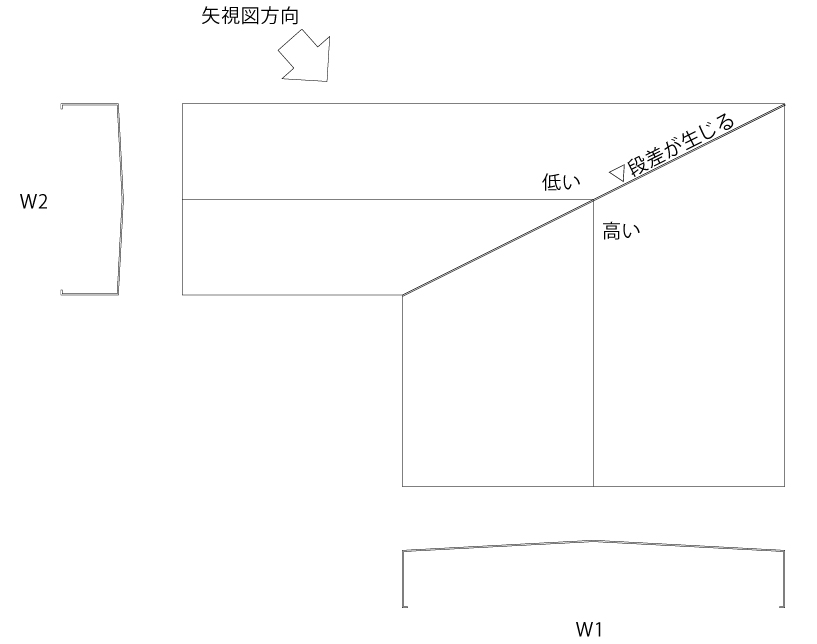

矢視図

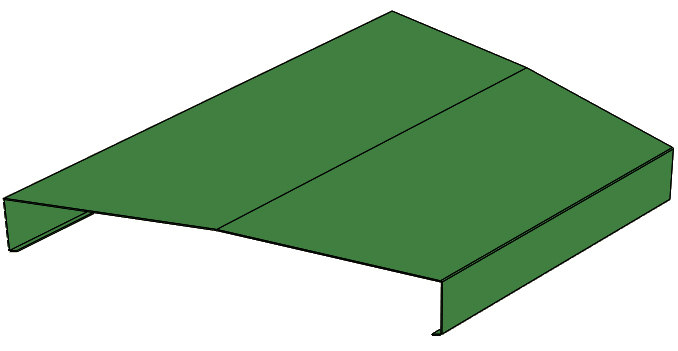

幅W1カバー

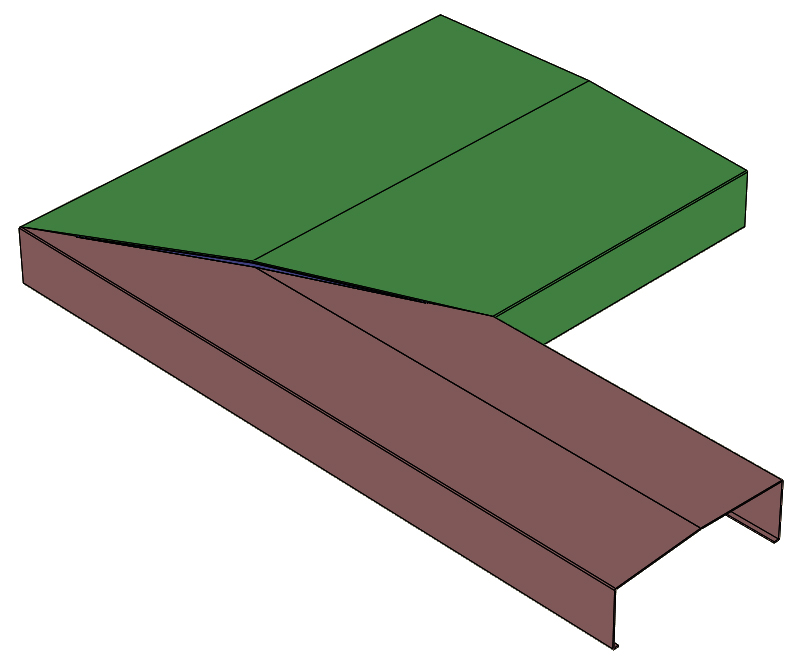

段差部の小口
幅W2カバー
段差部の小口

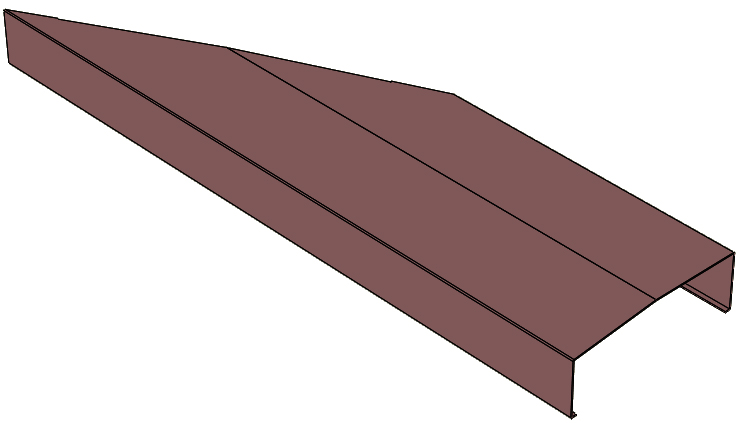

幅W2カバー
※製品ページはこちら：SX11・AX11
