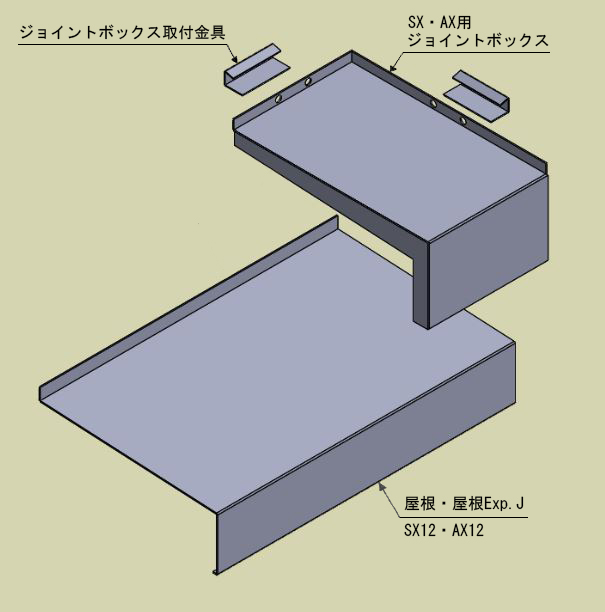

EXジョイント建物SX12,AX12用のジョイントボックスについて

SX12,AX12用のジョイントボックスには専用の取付金具が付属しますので、必ずジョイントボックスと一緒に取り付けて下さい。
この、取付金具が取り付けられていないと、ジョイントボックスが変位に追従できませんのでご注意下さい。





＜寸法表＞
呼称 C B D E
50F 50 60 ※1 140
100F 100 110 240
50G 50 35 115
100G 100 60 140
150G 150 85 190
200G 200 110 240
300G 300 160 340
※1．Ｄ寸法はカタログ参照
※2．パラペットＴ寸法は任意の寸法になります。
※3．カバー幅Ｗ寸法はパラペット幅Ｔ寸法により決定します。




※製品ページはこちら：SX11・AX11
　関連ワンポイント　P200721：EXジョイント建物用　屋根−屋根　SX11,AX11用のジョイントボックスについて
